Tryckfot-LTL
Hjul och länkhjul

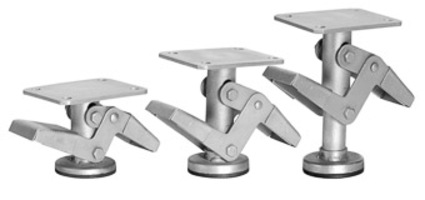

Tryckfot i förzinkad stålplåt. Bottenplatta med gummimatta - diameter ca 80 mm. Tryckfotenär fjäderbelastad och har ett maximal fjädringsdjup på 12 mm. Rekommenderat fjädringsdjupär 5 mm.
Tryckfoten skall användas som friktionsbroms, har ingen lyftverkan utan fjädrar vid belastning.Lasten bibehålles på vagnens länkhjul.
Tillbehör
Distansplatta 110x135 med fästhål överensstämmande med tryckfot.
Tjocklek 5 mm: 760563
Tjocklek 10 mm: 760564
Teknisk specifikation
- Material : Stålplåt
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
760077
760077
760079
760079
760081
760081
760082
760082
| Artikelnummer | Fästplattans yttermått mm | Fästhålsdiameter mm | Fästhålsdelning mm | IP1 | IP2 | IP4 | TG | TCH | TS1 | Monteringshöjd mm | Lägsta/högsta höjd mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 760077 | 135x110 | 10 | 105x75/80 | - | - | - | 143 | 150 | 150 | 141 | 117-146 |
| 760079 | 135x110 | 10 | 105x75/80 | 163 | 164 | 164 | 165 | 175 | 175 | 163 | 137-168 |
| 760081 | 135x110 | 10 | 105x75/80 | 195 | 191 | 194 | 190 | 200 | 200 | 190 | 155-195 |
| 760082 | 135x110 | 10 | 105x75/80 | 240 | 238 | 239 | 241 | 254 | 254 | 240 | 205-245 |
