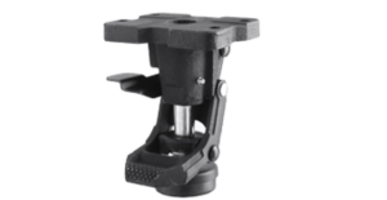

Tryckfot-TFL
Hjul och länkhjul
Kraftig tryckfot i gjutjärn. Bottenplatta med tjock gummimatta – diameter ca 75 mm. Tryckfoten är fjäderbelastad och har ett maximalt fjädringsdjup på 7 mm. Rekommenderat fjädringsdjup är 3 mm. Tryckfoten skall användas som friktionsbroms, har ingen lyftverkan utan fjädrar vid belastning. Lasten bibehålls på vagnens länkhjul.
Teknisk specifikation
- Material : Gjutjärn
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
760083
760083
| Artikelnummer | Fästplattans yttermått mm | Fästhålsdiameter mm | Fästhålsdelning mm | Monteringshöjd mm | Lägsta/högsta höjd mm |
|---|---|---|---|---|---|
| 760083 | 152x114 | 12 | 127x63.5 | 202 | 169-205 |
