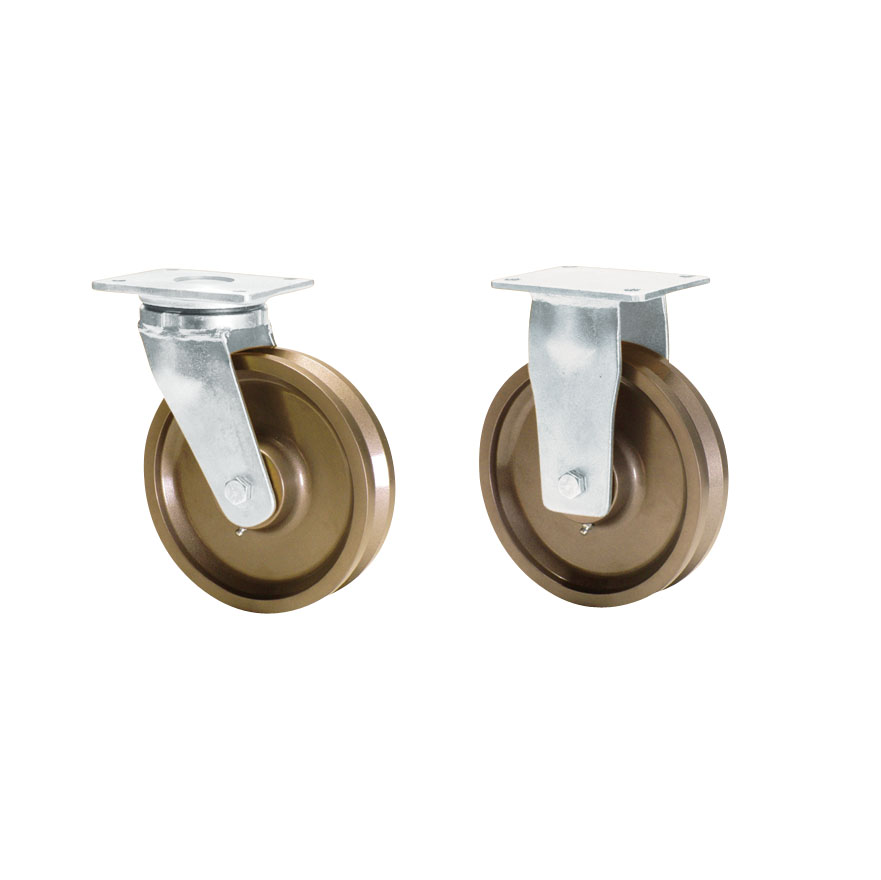

TS1 15 Vinkelspårhjul
Produkter
Vinkelspårhjul i gjutjärn i svetsad stålbygel med rektangulär fästplatta. Vridningslager med axialkullager DIN711 och underliggande koniskt rullager DIN 720. Tätad och med smörjnippel. Bygelns platta och gaffel sammanfogade med en kraftig och säkrad centrumbult som är integrerad i plattan. Justerbart spel i vridningslagret. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 65 mm med 6 mm tjocka gafflar, svetsade på både in- och utsida. Axelhål för M12 skruv. Länkbygelns bärighet är 1500 kg. Länkhjul kan förses med separat 4-vägs riktningsspärr artnr. 760354.
Teknisk specifikation
- Material : Gjutjärn
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
351365
351365
351369
351369
351366
351366
351370
351370
351367
351367
351371
351371
351368
351368
351372
351372
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Offset mm | Diameter x banbredd mm | Fästplattans yttermått mm | Fästhålsdelning mm | Produktbeskrivning | Fästhålsdiameter mm |
|---|---|---|---|---|---|---|---|---|---|
| 351365 | Kullager | 360 | 150 | 46 | 100x45 | 138x110 | 105x75/80 | Länkhjul | 10 |
| 351369 | Kullager | 360 | 150 | - | 100x45 | 138x110 | 105x75/80 | Fasthjul | 10 |
| 351366 | Kullager | 675 | 175 | 57 | 125x45 | 138x110 | 105x75/80 | Länkhjul | 10 |
| 351370 | Kullager | 675 | 175 | - | 125x45 | 138x110 | 105x75/80 | Fasthjul | 10 |
| 351367 | Kullager | 700 | 200 | 54 | 150x45 | 138x110 | 105x75/80 | Länkhjul | 10 |
| 351371 | Kullager | 700 | 200 | - | 150x45 | 138x110 | 105x75/80 | Fasthjul | 10 |
| 351368 | Kullager | 900 | 250 | 56 | 200x45 | 138x110 | 105x75/80 | Länkhjul | 10 |
| 351372 | Kullager | 900 | 250 | - | 200x45 | 138x110 | 105x75/80 | Fasthjul | 10 |
