Rullkedjor amerikansk standard typ HE Simplex
Standard
RexPro rullkedja har ett enastående skydd mot korrosion och slitage och ger ett unikt skydd mot länkstyvhet. RexPro är också känt för sin utmärkta miljövänlighet. RexPro är lämplig för livsmedelsapplikationer (Med NSF H2 - certifiering).
Teknisk specifikation
- Material : Stål

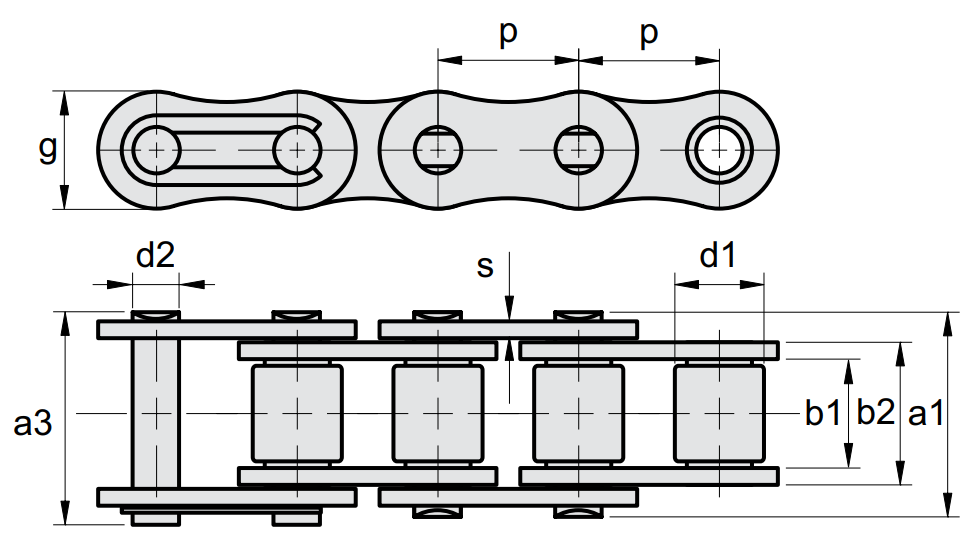

| Artikelnummer | Delning P tum | Delning P mm | Bult diameter d2 max mm | Bricktjocklek s max mm | Lageryta LY cm² | Brottsbelastning N min | Vikt kg/m | Kedja produkt nummer ANSI | Invändig bredd b1 min mm | Rulldiameter d1 max mm | Bredd innerlänk b2 max mm | Totalbredd a1 max mm | Totalbredd a3 max mm | Länkhöjd g max mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60HE-1-R | 3/4 | 19,05 | 5,94 | 3,05 | 1,15 | 42000 | 2 | 60HE-1-R | 12,57 | 11,91 | 19,35 | 28,8 | 32 | 17,7 |
| 80HE-1-R | 1 | 25,4 | 7,92 | 4 | 1,94 | 75600 | 3,2 | 80HE-1-R | 15,75 | 15,88 | 24,3 | 35,9 | 41 | 23,5 |
| 100HE-1-R | 11/4 | 31,75 | 9,53 | 4,7 | 2,76 | 113400 | 4,4 | 100HE-1-R | 18,9 | 19,05 | 29 | 42,8 | 48,2 | 29,2 |
| 120HE-1-R | 11/2 | 38,1 | 11,1 | 5,5 | 4,12 | 155700 | 6,4 | 120HE-1-R | 25,22 | 22,23 | 37 | 53 | 59 | 34,4 |
| 140HE-1-R | 13/4 | 44,45 | 12,7 | 6,3 | 4,91 | 209100 | 8,3 | 140HE-1-R | 25,22 | 25,4 | 38,7 | 56,6 | 62,6 | 40,8 |
| 160HE-1-R | 2 | 50,8 | 14,27 | 7 | 6,69 | 266900 | 11,5 | 160HE-1-R | 31,55 | 28,58 | 46,9 | 67,2 | 72,3 | 47,8 |
| 200HE-1-R | 21/2 | 63,5 | 19,84 | 9,5 | 11,4 | 405000 | 20 | 200HE-1-R | 37,85 | 39,68 | 57,6 | 84 | 93,5 | 60 |
