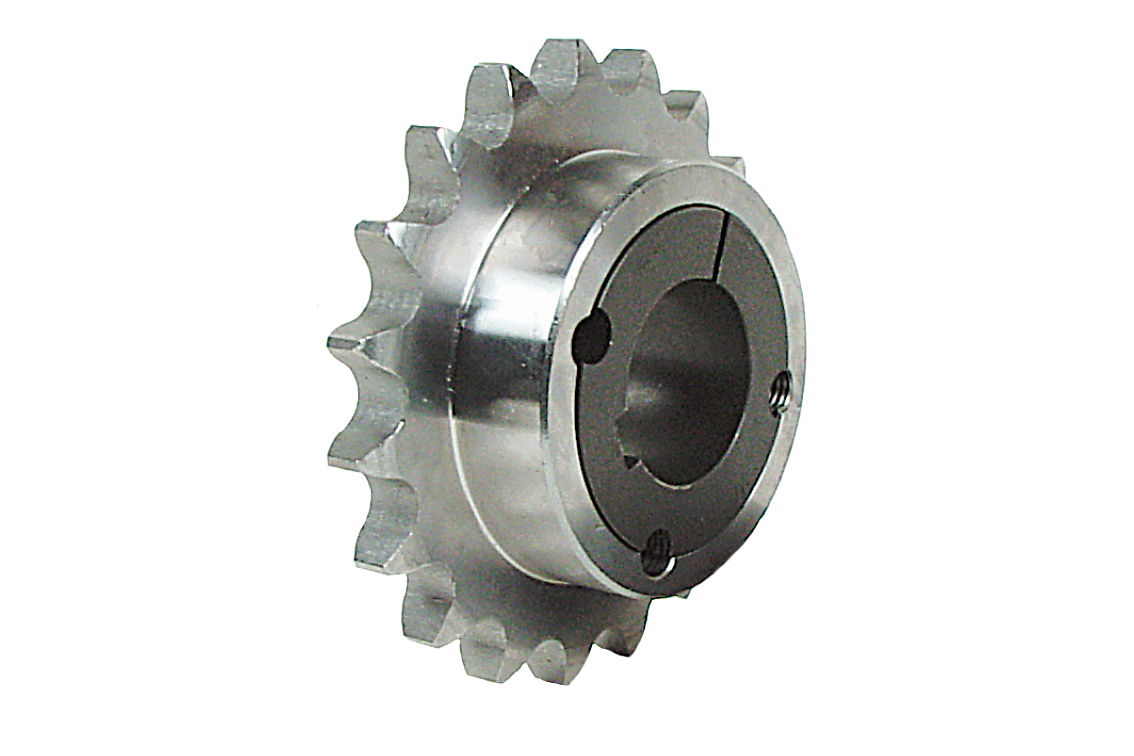

Kedjehjul med nav för kedja 06B-1 för konisk klämbussning
Transmission
Kedjehjul för rullkedja med klämbussning - simplex
Teknisk specifikation
- Material : Stål
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
106-17KB
106-17KB
106-18KB
106-18KB
106-19KB
106-19KB
106-20KB
106-20KB
106-21KB
106-21KB
106-22KB
106-22KB
106-23KB
106-23KB
106-24KB
106-24KB
106-25KB
106-25KB
106-26KB
106-26KB
106-27KB
106-27KB
106-28KB
106-28KB
106-30KB
106-30KB
106-38KB
106-38KB
106-45KB
106-45KB

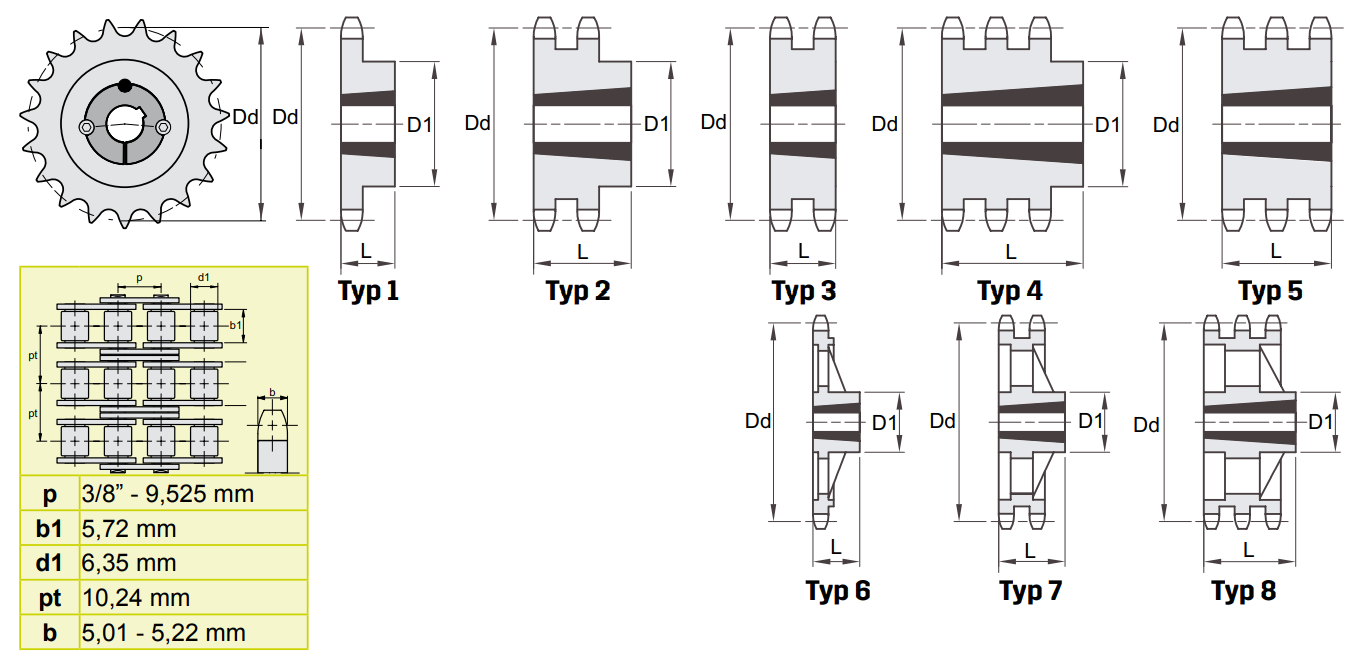

| Artikelnummer | Antal tänder Z | Dd Ø mm | Produktnummer | D1 mm | Nav L mm | Vikt kg | Navdiameter D1 mm | Nav typ | För bussning nr |
|---|---|---|---|---|---|---|---|---|---|
| 106-17KB | 17 | 51,83 | 106-17KB | 45 | 22 | 0,11 | 45 | 1 | KB1008 |
| 106-18KB | 18 | 54,85 | 106-18KB | 45 | 22 | 0,14 | 45 | 1 | KB1008 |
| 106-19KB | 19 | 57,87 | 106-19KB | 45 | 22 | 0,15 | 45 | 1 | KB1008 |
| 106-20KB | 20 | 60,89 | 106-20KB | 46 | 22 | 0,16 | 46 | 1 | KB1008 |
| 106-21KB | 21 | 63,91 | 106-21KB | 46 | 22 | 0,18 | 46 | 1 | KB1008 |
| 106-22KB | 22 | 66,93 | 106-22KB | 55 | 22 | 0,25 | 55 | 1 | KB1108 |
| 106-23KB | 23 | 69,95 | 106-23KB | 63 | 25 | 0,27 | 63 | 1 | KB1210 |
| 106-24KB | 24 | 72,97 | 106-24KB | 63 | 25 | 0,3 | 63 | 1 | KB1210 |
| 106-25KB | 25 | 76,02 | 106-25KB | 63 | 25 | 0,32 | 63 | 1 | KB1210 |
| 106-26KB | 26 | 79,02 | 106-26KB | 63 | 25 | 0,33 | 63 | 1 | KB1210 |
| 106-27KB | 27 | 82,02 | 106-27KB | 63 | 25 | 0,34 | 63 | 1 | KB1210 |
| 106-28KB | 28 | 85,07 | 106-28KB | 63 | 25 | 0,37 | 63 | 1 | KB1210 |
| 106-30KB | 30 | 91,12 | 106-30KB | 63 | 25 | 0,39 | 63 | 1 | KB1210 |
| 106-38KB | 38 | 115,35 | 106-38KB | 70 | 25 | 0,65 | 70 | 1 | KB1210 |
| 106-45KB | 45 | 136,55 | 106-45KB | 70 | 25 | 1,01 | 70 | 1 | KB1210 |
| 106-57KBGJ | 57 | 172,91 | 106-57KBGJ | 83 | 25 | 1,34 | 83 | 6 | KB1210 |
| 106-76KBGJ | 76 | 230,49 | 106-76KBGJ | 83 | 25 | 1,84 | 83 | 6 | KB1210 |
