Kedjehjul med nav för kedja 08B-2
Transmission

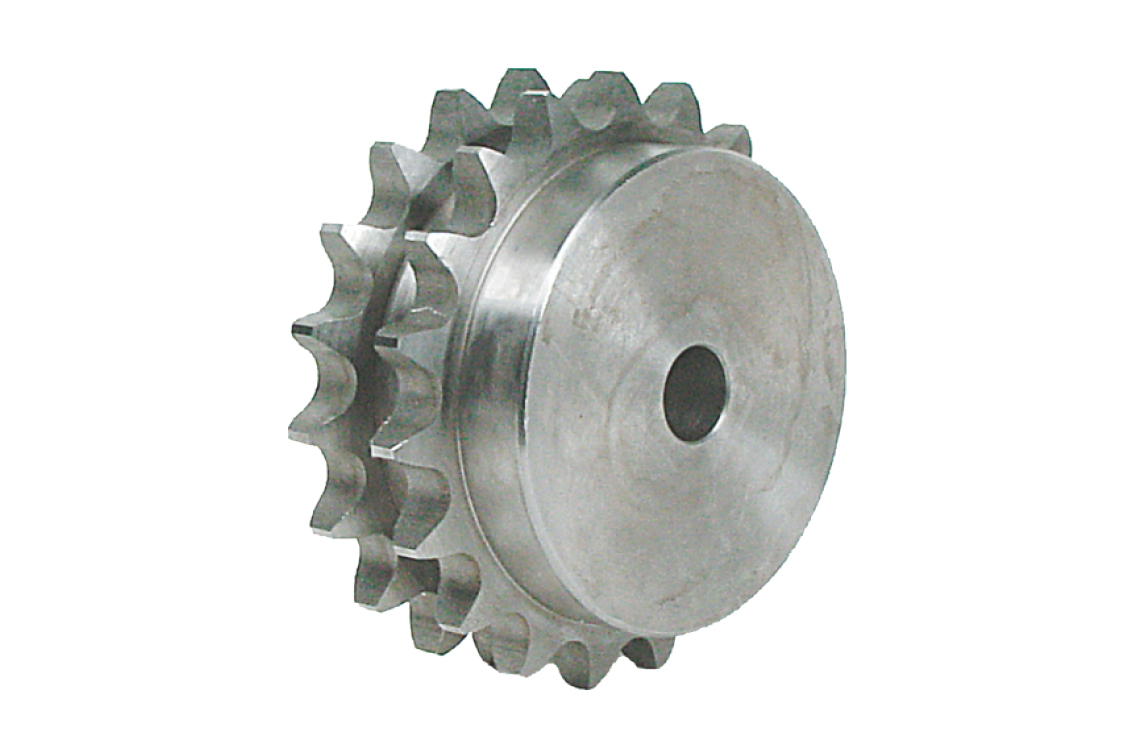

Kedjehjul för rullkedja - duplex
Teknisk specifikation
- Material : Stål
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
208-9
208-9
208-10
208-10
208-11
208-11
208-12
208-12
208-13
208-13
208-14
208-14
208-15
208-15
208-16
208-16
208-17
208-17
208-18
208-18
208-19
208-19
208-20
208-20
208-21
208-21
208-22
208-22
208-23
208-23
208-24
208-24
208-25
208-25
208-26
208-26
208-27
208-27
208-28
208-28
208-29
208-29
208-30
208-30
208-31
208-31
208-32
208-32
208-33
208-33
208-34
208-34
208-35
208-35
208-36
208-36
208-37
208-37
208-38
208-38
208-39
208-39
208-40
208-40
208-57
208-57
208-76
208-76
208-95
208-95

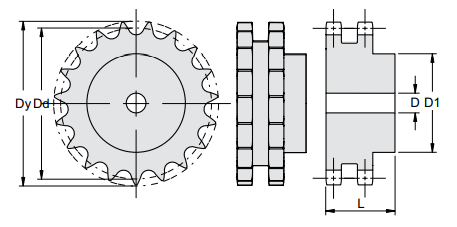

| Artikelnummer | Antal tänder Z | Dy Ø mm | Dd Ø mm | Produktnummer | D1 mm | Axelhål D förborrat mm | Axelhål max mm | Nav L mm | Vikt kg |
|---|---|---|---|---|---|---|---|---|---|
| 208-9 | 9 | 42 | 37,13 | 208-9 | 24 | 10 | 14 | 32 | 0,13 |
| 208-10 | 10 | 45,9 | 41,1 | 208-10 | 28 | 10 | 17 | 32 | 0,18 |
| 208-11 | 11 | 49,9 | 45,07 | 208-11 | 32 | 12 | 19 | 35 | 0,24 |
| 208-12 | 12 | 53,9 | 49,07 | 208-12 | 35 | 12 | 21 | 35 | 0,3 |
| 208-13 | 13 | 57,9 | 53,06 | 208-13 | 38 | 12 | 23 | 35 | 0,36 |
| 208-14 | 14 | 61,9 | 57,07 | 208-14 | 42 | 12 | 25 | 35 | 0,44 |
| 208-15 | 15 | 65,9 | 61,09 | 208-15 | 46 | 12 | 28 | 35 | 0,52 |
| 208-16 | 16 | 69,9 | 65,1 | 208-16 | 50 | 16 | 30 | 38 | 0,63 |
| 208-17 | 17 | 74 | 69,11 | 208-17 | 54 | 16 | 32 | 38 | 0,73 |
| 208-18 | 18 | 78 | 73,14 | 208-18 | 58 | 16 | 35 | 38 | 0,85 |
| 208-19 | 19 | 82 | 77,16 | 208-19 | 62 | 16 | 37 | 38 | 0,97 |
| 208-20 | 20 | 86 | 81,19 | 208-20 | 66 | 16 | 40 | 38 | 1,1 |
| 208-21 | 21 | 90,1 | 85,22 | 208-21 | 70 | 16 | 42 | 40 | 1,29 |
| 208-22 | 22 | 94,1 | 89,24 | 208-22 | 70 | 16 | 42 | 40 | 1,37 |
| 208-23 | 23 | 98,1 | 93,27 | 208-23 | 70 | 16 | 42 | 40 | 1,46 |
| 208-24 | 24 | 102,1 | 97,29 | 208-24 | 75 | 16 | 45 | 40 | 1,64 |
| 208-25 | 25 | 106,2 | 101,33 | 208-25 | 80 | 16 | 48 | 40 | 1,82 |
| 208-26 | 26 | 110,2 | 105,36 | 208-26 | 85 | 16 | 51 | 40 | 2,02 |
| 208-27 | 27 | 114,2 | 109,4 | 208-27 | 85 | 16 | 51 | 40 | 2,12 |
| 208-28 | 28 | 118,3 | 113,42 | 208-28 | 90 | 16 | 54 | 40 | 2,34 |
| 208-29 | 29 | 122,3 | 117,46 | 208-29 | 95 | 16 | 57 | 40 | 2,56 |
| 208-30 | 30 | 126,3 | 121,5 | 208-30 | 100 | 16 | 60 | 40 | 2,79 |
| 208-31 | 31 | 130,4 | 125,54 | 208-31 | 100 | 20 | 60 | 40 | 2,87 |
| 208-32 | 32 | 134,4 | 129,56 | 208-32 | 100 | 20 | 60 | 40 | 3 |
| 208-33 | 33 | 138,4 | 133,6 | 208-33 | 100 | 20 | 60 | 40 | 3,13 |
| 208-34 | 34 | 142,5 | 137,64 | 208-34 | 100 | 20 | 60 | 40 | 3,26 |
| 208-35 | 35 | 146,5 | 141,68 | 208-35 | 100 | 20 | 60 | 40 | 3,4 |
| 208-36 | 36 | 150,6 | 145,72 | 208-36 | 100 | 20 | 60 | 40 | 3,54 |
| 208-37 | 37 | 154,6 | 149,76 | 208-37 | 100 | 20 | 60 | 40 | 3,69 |
| 208-38 | 38 | 158,6 | 153,8 | 208-38 | 100 | 20 | 60 | 40 | 3,84 |
| 208-39 | 39 | 162,7 | 157,83 | 208-39 | 100 | 20 | 60 | 40 | 4 |
| 208-40 | 40 | 166,7 | 161,87 | 208-40 | 100 | 20 | 60 | 40 | 4,15 |
| 208-57 | 57 | 237,1 | 230,54 | 208-57 | 108 | 25 | 65 | 55 | 8,65 |
| 208-76 | 76 | 313,9 | 307,33 | 208-76 | 108 | 25 | 65 | 55 | 13,3 |
| 208-95 | 95 | 390,7 | 384,11 | 208-95 | 120 | 25 | 72 | 55 | 21,13 |
| 208-8 | 8 | 38 | 33,18 | 208-8 | 20 | 10 | 12 | 32 | 0,09 |
| 208-42 | 42 | 176,5 | 169,95 | 208-42 | 108 | 20 | 65 | 55 | 5,67 |
| 208-45 | 45 | 188,6 | 182,07 | 208-45 | 108 | 20 | 65 | 55 | 6,26 |
| 208-48 | 48 | 200,7 | 194,18 | 208-48 | 108 | 20 | 65 | 55 | 6,75 |
| 208-50 | 50 | 208,8 | 202,26 | 208-50 | 108 | 20 | 65 | 55 | 7,17 |
| 208-60 | 60 | 249,2 | 242,66 | 208-60 | 108 | 25 | 65 | 55 | 9,35 |
