Frihjul typ UF
Övrig transmission
Frinav typ UF är inte självcentrerande.
Därför skall ett eller två lager placeras
intill frinavet så att dess ytter-ring kan
rotera centrerat mot dess inner-ring.
Vridmomentet överförs från axeln till
frinavets inner-ring genom kilspårsförbandet
och från ytter-ringens toleranssatta
yta genom radiella spår för positivt
ingrepp.
Axeltoleransen måste vara h6 eller j6
och ytterdiameterns tolerans måste vara
H7 eller G7. Om de radiella spåren ej
används skall toleransen vara K6.
Innan igångkörning måste frinavet
smörjas enligt smörjinstruktionerna. Vid
höghastighetsapplikationer är det viktigt
att oljesmörjning används.

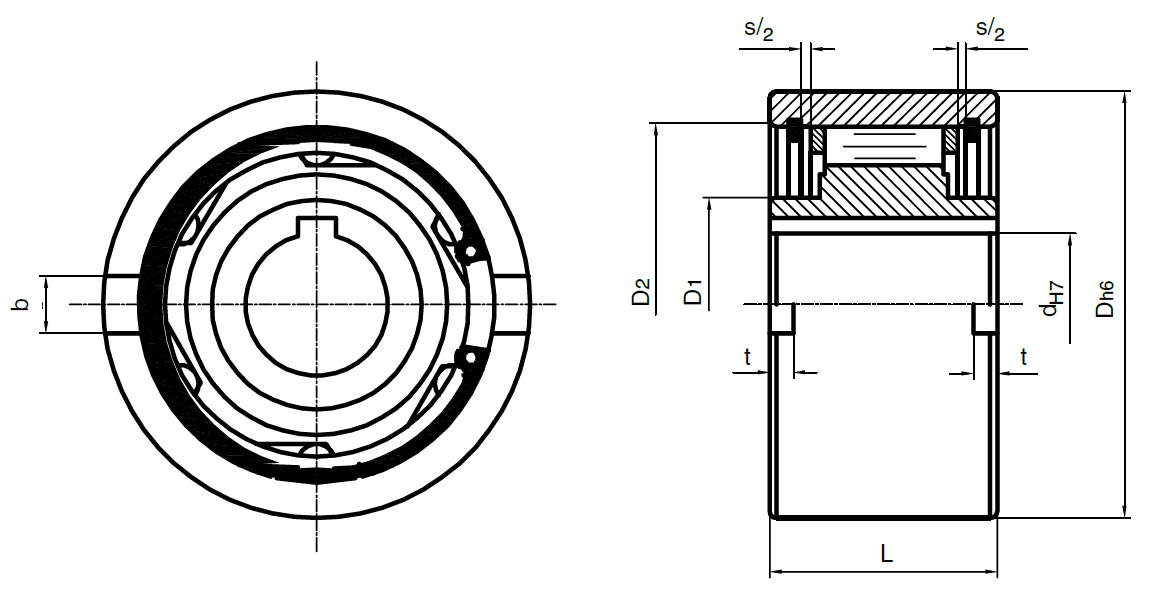

Artikelnummer | D1 mm | s mm | Axelhål D mm | Vikt kg | B mm | Ytterdiameter Dr6 mm mm | Bredd L mm | t mm | Hastighet inre ring max 1) | Hastighet yttre ring max 2) | Vridmoment Tn Nm | Frirullningsmoment Nm |
---|---|---|---|---|---|---|---|---|---|---|---|---|
UF8 | 20 | 1 | 8 | 0,1 | 6 | 37 | 20 | 3 | 5000 | 6000 | 20 | 0,09 |
UF9 | 20 | 1 | 9 | 0,1 | 6 | 37 | 20 | 3 | 5000 | 6000 | 20 | 0,09 |
UF12 | 20 | 1 | 12 | 0,1 | 6 | 37 | 20 | 3 | 5000 | 6000 | 20 | 0,11 |
UF15 | 26 | 1 | 15 | 0,3 | 7 | 47 | 30 | 3,5 | 4500 | 5500 | 78 | 0,15 |
UF20 | 37 | 1 | 20 | 0,6 | 8 | 62 | 36 | 3,5 | 3000 | 3600 | 188 | 0,18 |
UF25 | 40 | 2 | 25 | 1,1 | 9 | 80 | 40 | 4 | 2200 | 2600 | 250 | 0,36 |
UF30 | 45 | 2 | 30 | 1,6 | 12 | 90 | 48 | 5 | 1800 | 2100 | 500 | 0,4 |
UF35 | 50 | 2 | 35 | 2,3 | 13 | 100 | 53 | 6 | 1600 | 2000 | 680 | 0,6 |
UF40 | 55 | 2 | 40 | 3,1 | 15 | 110 | 63 | 7 | 1300 | 1700 | 1115 | 0,84 |
UF45 | 60 | 2 | 45 | 3,7 | 16 | 120 | 63 | 7 | 1100 | 1500 | 1500 | 0,94 |
UF50 | 70 | 2 | 50 | 5,4 | 17 | 130 | 80 | 8,5 | 850 | 1300 | 2375 | 1,28 |
UF55 | 75 | 2 | 55 | 6,1 | 18 | 140 | 80 | 9 | 800 | 1200 | 2500 | 1,5 |
UF60 | 80 | 2 | 60 | 8,5 | 18 | 150 | 95 | 9 | 700 | 1100 | 4250 | 1,6 |
UF70 | 95 | 3 | 70 | 13 | 20 | 170 | 110 | 9 | 550 | 900 | 5875 | 3,6 |
UF80 | 110 | 3 | 80 | 18 | 20 | 190 | 125 | 9 | 620 | 800 | 10000 | 3,6 |
UF90 | 120 | 3 | 90 | 25,3 | 24 | 215 | 140 | 11,5 | 500 | 700 | 17350 | 6,8 |
UF100 | 140 | 4 | 100 | 42,1 | 28 | 260 | 150 | 14,5 | 400 | 600 | 19750 | 8,8 |
UF130 | 160 | 4 | 130 | 65 | 32 | 300 | 180 | 17,5 | 300 | 500 | 35000 | 12,5 |
UF150 | 205 | 4 | 150 | 95 | 32 | 320 | 180 | 17 | 250 | 400 | 44400 | 13,5 |
