3010 8600 Odriven rullbana
Produkter

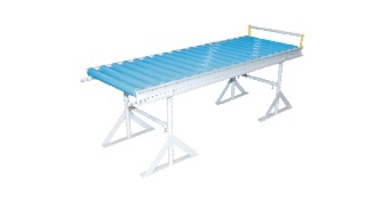

Odriven rullbana avsedd för hantering av lätt styckegods typ paket, låda, back och pallett. Den kan kompletteras med kurvmodul och justerbara benstöd. Lastkapacitet anges nedan för utbredd last. Punktlaster måste dimensioneras per rulle. Ram: Stålprofil 30x70x30x3 mm.
Rulltyp: Lagrad plastrulle
Axel: Fjäderbelastad axel 8mm.
Ytbehandling: Förzinkad.
C/c infästninghål: 26.3 mm. Transporthöjd: Ställbar 355-555 mm, 555-955 mm, 955-1655 mm med benstöd. Tillbehör:
Skarvsats, 2 järn med fastsättningsdetaljer, art. nr. 734040.
Ändstopp, 2 sidojärn med 25 mm distansrör, art. nr. enligt tabell nedan. Levereras omonterat.
Teknisk specifikation
- Material : Plast
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
354621
354621
354622
354622
354623
354623
354072
354072
354108
354108
354144
354144
354073
354073
354109
354109
354145
354145
354074
354074
354110
354110
354146
354146
354075
354075
354111
354111
354147
354147
354076
354076
354112
354112
354148
354148
354077
354077
354113
354113
354149
354149
354624
354624
354625
354625
354626
354626
354078
354078
354114
354114
354150
354150
354079
354079
354115
354115
354151
354151
354080
354080
354116
354116
354152
354152
354081
354081
354117
354117
354153
354153
354082
354082
354118
354118
354154
354154
354083
354083
354119
354119
354155
354155
354627
354627
354628
354628
354629
354629
354084
354084
354120
354120
354156
354156
354085
354085
354121
354121
354157
354157
354086
354086
354122
354122
354158
354158
354087
354087
354123
354123
354159
354159
354088
354088
354124
354124
354160
354160
354089
354089
354125
354125
354161
354161
354630
354630
354631
354631
354632
354632
354090
354090
354126
354126
354162
354162
354091
354091
354127
354127
354163
354163
354092
354092
354128
354128
354164
354164
354093
354093
354129
354129
354165
354165
354094
354094
354130
354130
354166
354166
354095
354095
354131
354131
354167
354167
354096
354096
354132
354132
354168
354168
354097
354097
354133
354133
354169
354169
354098
354098
354134
354134
354170
354170
354099
354099
354135
354135
354171
354171
354100
354100
354136
354136
354172
354172
354101
354101
354137
354137
354173
354173
354102
354102
354138
354138
354174
354174
354103
354103
354139
354139
354175
354175
354104
354104
354140
354140
354176
354176
354105
354105
354141
354141
354177
354177
354106
354106
354142
354142
354178
354178
354107
354107
354143
354143
354179
354179
| Artikelnummer | Sidoram längd mm | Rullens diameter x längd | Rulldelning C/c mm | Total bredd mm | Lastkapactitet kg/m | Ändstopp art nr |
|---|---|---|---|---|---|---|
| 354621 | 1000 | 25x200 | 26,3 | 260 | 300 | 354180 |
| 354622 | 1500 | 25x200 | 26,3 | 260 | 200 | 354180 |
| 354623 | 3000 | 25x200 | 26,3 | 260 | 100 | 354180 |
| 354072 | 1000 | 50x200 | 53 | 260 | 300 | 354180 |
| 354108 | 1500 | 50x200 | 53 | 260 | 200 | 354180 |
| 354144 | 3000 | 50x200 | 53 | 260 | 100 | 354180 |
| 354073 | 1000 | 50x200 | 79 | 260 | 300 | 354180 |
| 354109 | 1500 | 50x200 | 79 | 260 | 200 | 354180 |
| 354145 | 3000 | 50x200 | 79 | 260 | 100 | 354180 |
| 354074 | 1000 | 50x200 | 105 | 260 | 300 | 354180 |
| 354110 | 1500 | 50x200 | 105 | 260 | 200 | 354180 |
| 354146 | 3000 | 50x200 | 105 | 260 | 100 | 354180 |
| 354075 | 1000 | 50x200 | 158 | 260 | 280 | 354180 |
| 354111 | 1500 | 50x200 | 158 | 260 | 200 | 354180 |
| 354147 | 3000 | 50x200 | 158 | 260 | 100 | 354180 |
| 354076 | 1000 | 50x200 | 210 | 260 | 200 | 354180 |
| 354112 | 1500 | 50x200 | 210 | 260 | 200 | 354180 |
| 354148 | 3000 | 50x200 | 210 | 260 | 100 | 354180 |
| 354077 | 1000 | 50x200 | 316 | 260 | 160 | 354180 |
| 354113 | 1500 | 50x200 | 316 | 260 | 160 | 354180 |
| 354149 | 3000 | 50x200 | 316 | 260 | 100 | 354180 |
| 354624 | 1000 | 25x250 | 26,3 | 310 | 300 | 354181 |
| 354625 | 1500 | 25x250 | 26,3 | 310 | 200 | 354181 |
| 354626 | 3000 | 25x250 | 26,3 | 310 | 100 | 354181 |
| 354078 | 1000 | 50x250 | 53 | 310 | 300 | 354181 |
| 354114 | 1500 | 50x250 | 53 | 310 | 200 | 354181 |
| 354150 | 3000 | 50x250 | 53 | 310 | 100 | 354181 |
| 354079 | 1000 | 50x250 | 79 | 310 | 300 | 354181 |
| 354115 | 1500 | 50x250 | 79 | 310 | 200 | 354181 |
| 354151 | 3000 | 50x250 | 79 | 310 | 100 | 354181 |
| 354080 | 1000 | 50x250 | 105 | 310 | 300 | 354181 |
| 354116 | 1500 | 50x250 | 105 | 310 | 200 | 354181 |
| 354152 | 3000 | 50x250 | 105 | 310 | 100 | 354181 |
| 354081 | 1000 | 50x250 | 158 | 310 | 300 | 354181 |
| 354117 | 1500 | 50x250 | 158 | 310 | 200 | 354181 |
| 354153 | 3000 | 50x250 | 158 | 310 | 100 | 354181 |
| 354082 | 1000 | 50x250 | 210 | 310 | 260 | 354181 |
| 354118 | 1500 | 50x250 | 210 | 310 | 200 | 354181 |
| 354154 | 3000 | 50x250 | 210 | 310 | 100 | 354181 |
| 354083 | 1000 | 50x250 | 316 | 310 | 190 | 354181 |
| 354119 | 1500 | 50x250 | 316 | 310 | 190 | 354181 |
| 354155 | 3000 | 50x250 | 316 | 310 | 100 | 354181 |
| 354627 | 1000 | 25x300 | 26,3 | 360 | 150 | 354182 |
| 354628 | 1500 | 25x300 | 26,3 | 360 | 150 | 354182 |
| 354629 | 3000 | 25x300 | 26,3 | 360 | 100 | 354182 |
| 354084 | 1000 | 50x300 | 53 | 360 | 300 | 354182 |
| 354120 | 1500 | 50x300 | 53 | 360 | 200 | 354182 |
| 354156 | 3000 | 50x300 | 53 | 360 | 100 | 354182 |
| 354085 | 1000 | 50x300 | 79 | 360 | 300 | 354182 |
| 354121 | 1500 | 50x300 | 79 | 360 | 200 | 354182 |
| 354157 | 3000 | 50x300 | 79 | 360 | 100 | 354182 |
| 354086 | 1000 | 50x300 | 105 | 360 | 300 | 354182 |
| 354122 | 1500 | 50x300 | 105 | 360 | 200 | 354182 |
| 354158 | 3000 | 50x300 | 105 | 360 | 100 | 354182 |
| 354087 | 1000 | 50x300 | 158 | 360 | 300 | 354182 |
| 354123 | 1500 | 50x300 | 158 | 360 | 200 | 354182 |
| 354159 | 3000 | 50x300 | 158 | 360 | 100 | 354182 |
| 354088 | 1000 | 50x300 | 210 | 360 | 240 | 354182 |
| 354124 | 1500 | 50x300 | 210 | 360 | 200 | 354182 |
| 354160 | 3000 | 50x300 | 210 | 360 | 100 | 354182 |
| 354089 | 1000 | 50x300 | 316 | 360 | 175 | 354182 |
| 354125 | 1500 | 50x300 | 316 | 360 | 175 | 354182 |
| 354161 | 3000 | 50x300 | 316 | 360 | 100 | 354182 |
| 354630 | 1000 | 25x400 | 26,3 | 460 | 140 | 354183 |
| 354631 | 1500 | 25x400 | 26,3 | 460 | 140 | 354183 |
| 354632 | 3000 | 25x400 | 26,3 | 460 | 100 | 354183 |
| 354090 | 1000 | 50x400 | 53 | 460 | 270 | 354183 |
| 354126 | 1500 | 50x400 | 53 | 460 | 200 | 354183 |
| 354162 | 3000 | 50x400 | 53 | 460 | 100 | 354183 |
| 354091 | 1000 | 50x400 | 79 | 460 | 300 | 354183 |
| 354127 | 1500 | 50x400 | 79 | 460 | 200 | 354183 |
| 354163 | 3000 | 50x400 | 79 | 460 | 100 | 354183 |
| 354092 | 1000 | 50x400 | 105 | 460 | 300 | 354183 |
| 354128 | 1500 | 50x400 | 105 | 460 | 200 | 354183 |
| 354164 | 3000 | 50x400 | 105 | 460 | 100 | 354183 |
| 354093 | 1000 | 50x400 | 158 | 460 | 280 | 354183 |
| 354129 | 1500 | 50x400 | 158 | 460 | 200 | 354183 |
| 354165 | 3000 | 50x400 | 158 | 460 | 100 | 354183 |
| 354094 | 1000 | 50x400 | 210 | 460 | 190 | 354183 |
| 354130 | 1500 | 50x400 | 210 | 460 | 190 | 354183 |
| 354166 | 3000 | 50x400 | 210 | 460 | 100 | 354183 |
| 354095 | 1000 | 50x400 | 316 | 460 | 140 | 354183 |
| 354131 | 1500 | 50x400 | 316 | 460 | 140 | 354183 |
| 354167 | 3000 | 50x400 | 316 | 460 | 100 | 354183 |
| 354096 | 1000 | 50x500 | 53 | 560 | 300 | 354184 |
| 354132 | 1500 | 50x500 | 53 | 560 | 200 | 354184 |
| 354168 | 3000 | 50x500 | 53 | 560 | 100 | 354184 |
| 354097 | 1000 | 50x500 | 79 | 560 | 230 | 354184 |
| 354133 | 1500 | 50x500 | 79 | 560 | 200 | 354184 |
| 354169 | 3000 | 50x500 | 79 | 560 | 100 | 354184 |
| 354098 | 1000 | 50x500 | 105 | 560 | 180 | 354184 |
| 354134 | 1500 | 50x500 | 105 | 560 | 180 | 354184 |
| 354170 | 3000 | 50x500 | 105 | 560 | 100 | 354184 |
| 354099 | 1000 | 50x500 | 158 | 560 | 120 | 354184 |
| 354135 | 1500 | 50x500 | 158 | 560 | 120 | 354184 |
| 354171 | 3000 | 50x500 | 158 | 560 | 100 | 354184 |
| 354100 | 1000 | 50x500 | 210 | 560 | 90 | 354184 |
| 354136 | 1500 | 50x500 | 210 | 560 | 90 | 354184 |
| 354172 | 3000 | 50x500 | 210 | 560 | 90 | 354184 |
| 354101 | 1000 | 50x500 | 316 | 560 | 70 | 354184 |
| 354137 | 1500 | 50x500 | 316 | 560 | 70 | 354184 |
| 354173 | 3000 | 50x500 | 316 | 560 | 70 | 354184 |
| 354102 | 1000 | 50x600 | 53 | 660 | 280 | 354185 |
| 354138 | 1500 | 50x600 | 53 | 660 | 200 | 354185 |
| 354174 | 3000 | 50x600 | 53 | 660 | 100 | 354185 |
| 354103 | 1000 | 50x600 | 79 | 660 | 200 | 354185 |
| 354139 | 1500 | 50x600 | 79 | 660 | 200 | 354185 |
| 354175 | 3000 | 50x600 | 79 | 660 | 100 | 354185 |
| 354104 | 1000 | 50x600 | 105 | 660 | 150 | 354185 |
| 354140 | 1500 | 50x600 | 105 | 660 | 150 | 354185 |
| 354176 | 3000 | 50x600 | 105 | 660 | 100 | 354185 |
| 354105 | 1000 | 50x600 | 158 | 660 | 100 | 354185 |
| 354141 | 1500 | 50x600 | 158 | 660 | 100 | 354185 |
| 354177 | 3000 | 50x600 | 158 | 660 | 100 | 354185 |
| 354106 | 1000 | 50x600 | 210 | 660 | 70 | 354185 |
| 354142 | 1500 | 50x600 | 210 | 660 | 70 | 354185 |
| 354178 | 3000 | 50x600 | 210 | 660 | 70 | 354185 |
| 354107 | 1000 | 50x600 | 316 | 660 | 60 | 354185 |
| 354143 | 1500 | 50x600 | 316 | 660 | 60 | 354185 |
| 354179 | 3000 | 50x600 | 316 | 660 | 60 | 354185 |
