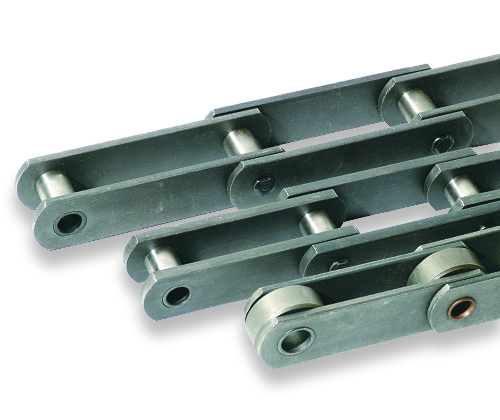

Transportörkedja typ M Lapua

Kedjor
Lapuas transportörkedjor har exceptionellt lång livslängd och är ett resultat av förstklassiga material, de bäst konstaterade härdningsmetoderna och noggrann montering. Varenda länk i kedjan är av samma kvalitet och lika hållbar. Enligt undersökningar blir Lapua-kedjan på grund av sin långa livslängd också förmånligare på längre sikt. Art.nr M40-M160 är nitade kedjor. Art.nr M224-M900 är svetsade kedjor.
Teknisk specifikation
  • Material : stål
Till katalog
Ladda ned PDF

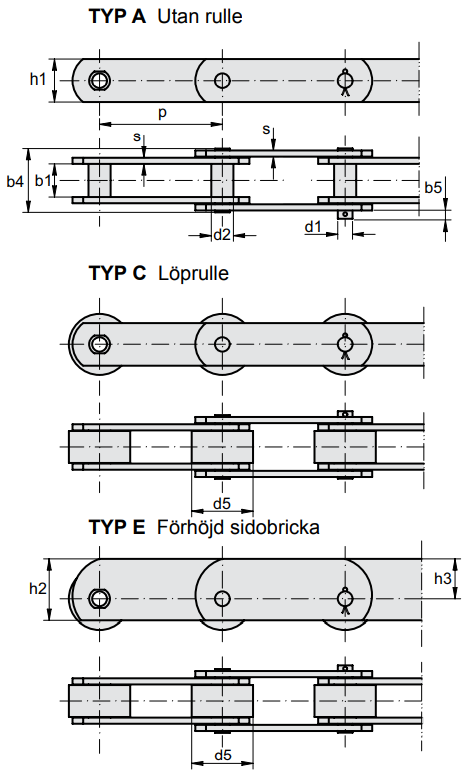

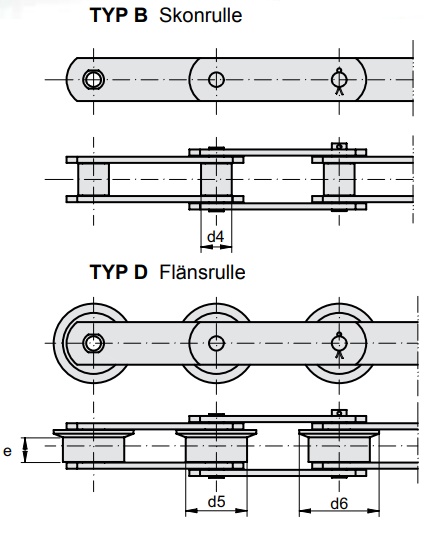

Artikelnummer Kedja produktnummer ISO Delning P mm Delning P mm, alt. 2 Delning P mm, alt. 3 Delning P mm, alt. 4 Brottbelastning N Brickhöjd h2 mm Skon rulle typ B d4 Löp rulle typ C d5 Invändig bredd b1 mm Bultdiameter d1 mm Hylsdiameter d2 mm Brickhöjd h1 mm Brickhöjd h3 mm Tillåten arbetsbelastning N
M40 M40 63 80 100 125 40 35 18 36 19 8,5 12,5 25 22,5 5.7
M56 M56 63 80 100 125 56 40 21 42 23 10 15 30 25 8
M80 M80 80 100 125 160 80 50 25 50 27 12 18 35 32,5 11.4
M112 M112 80 100 125 160 112 60 30 60 31 15 21 40 40 16
M160 M160 100 125 160 200 160 70 36 70 36 18 25 50 45 22.8
M224 M224 125 160 200 250 313 90 42 85 42 21 30 60 60 44.8
M315 M315 160 200 250 315 441 100 50 100 47 25 36 70 65 63
M450 M450 200 250 315 400 630 120 60 120 55 30 42 80 80 89.6
M630 M630 250 315 400 500 882 140 70 140 65 36 50 100 90 126
M900 M900 250 315 400 500 1260 180 85 170 76 44 60 120 120 179.2
