IP4 58 Elastiskt gummihjul med aluminiumnav

Gummi

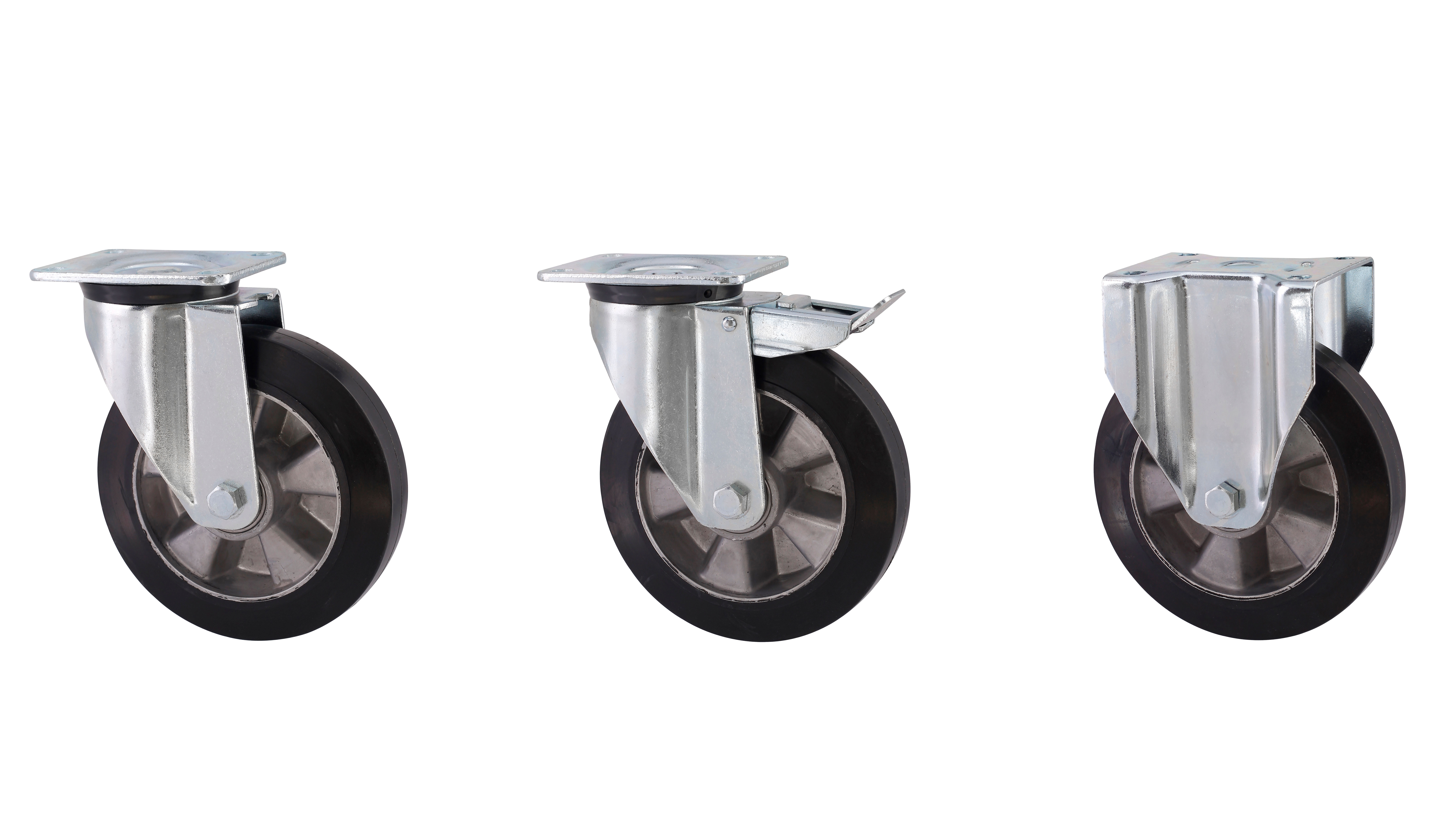

Elastiskt gummihjul med aluminiumnav i plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager med härdade kulor och kulbanor. Bygelns platta och gaffel sammanfogade med kraftig centrumbult och säkrad mutter. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 63 mm med 4 mm tjocka gafflar (fastbygel 3,5 mm). Axelhål för M12skruv. Länkbygelns bärighet är 800 kg. Länkhjul kan förses med separat 1-vägs riktningsspärr artnr. 761255.

Teknisk specifikation

Material : Gummi
Ytbehandling : Förzinkad

Till katalog

Ladda ned PDF

Ladda ner CAD-filer från SolidComponents

Letar efter tillgängliga CAD-ritningar

351891 351891

351895 351895

351899 351899

351892 351892

351896 351896

351900 351900

351893 351893

351897 351897

351901 351901

351894 351894

351898 351898

351902 351902

Artikelnummer	Hjullagring	Lastkapacitet kg	Totalhöjd mm	Fästplattans yttermått mm	Fästhålsdiameter mm	Fästhålsdelning mm	Offset mm	Diameter x banbredd mm	Svängradie totalbroms mm	Produktbeskrivning

351891	Kullager	270	164	135x110	12	105x80	55	125x50	-	Länkhjul
351895	Kullager	270	164	135x110	12	105x80	-	125x50	150	Länkhjul med totalbroms
351899	Kullager	270	164	135x110	12	105x80	-	125x50	-	Fasthjul
351892	Kullager	350	194	135x110	12	105x80	55	160x50	-	Länkhjul
351896	Kullager	350	194	135x110	12	105x80	-	160x50	150	Länkhjul med totalbroms
351900	Kullager	350	194	135x110	12	105x80	-	160x50	-	Fasthjul
351893	Kullager	450	239	135x110	12	105x80	55	200x50	-	Länkhjul
351897	Kullager	450	239	135x110	12	105x80	-	200x50	150	Länkhjul med totalbroms
351901	Kullager	450	239	135x110	12	105x80	-	200x50	-	Fasthjul
351894	Kullager	550	292	135x110	12	105x80	55	250x50	-	Länkhjul
351898	Kullager	550	292	135x110	12	105x80	-	250x50	150	Länkhjul med totalbroms
351902	Kullager	550	292	135x110	12	105x80	-	250x50	-	Fasthjul
