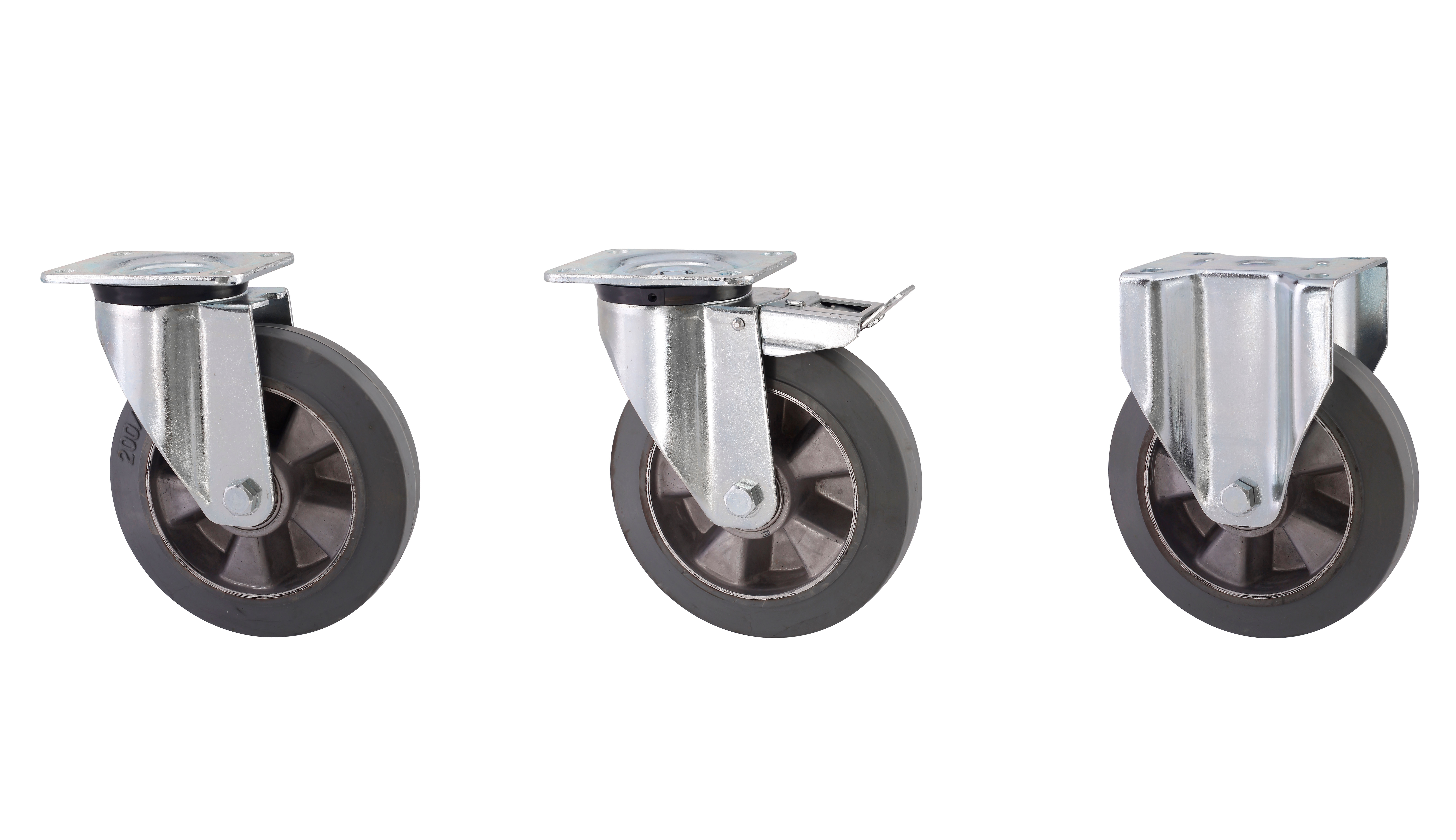

IP4 59 Elastikt gummihjul
Gummi
Elastikt gummihjul med aluminiumfälg i plåtpressad bygel med rektangulär fästplatta. Tvåradigt vridningslager med härdade kulor och kulbanor. Bygelns platta och gaffel sammanfogade med kraftig centrumbult och säkrad mutter. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt. Gaffelvidd 63 mm med 4 mm tjocka gafflar (fastbygel 3,5 mm). Axelhål för M12 skruv. Länkbygelns bärighet är 800 kg.
Länkhjul kan förses med separat 1-vägs riktningsspärr artnr. 761255.
Teknisk specifikation
- Material : Gummi
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
351845
351845
351849
351849
351853
351853
351846
351846
351850
351850
351854
351854
351847
351847
351851
351851
351855
351855
351848
351848
351852
351852
351856
351856
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Fästplattans yttermått mm | Fästhålsdiameter mm | Fästhålsdelning mm | Offset mm | Diameter x banbredd mm | Svängradie totalbroms mm | Produktbeskrivning |
|---|---|---|---|---|---|---|---|---|---|---|
| 351845 | Kullager | 270 | 164 | 135x110 | 12 | 105x80 | 55 | 125x50 | - | Länkhjul |
| 351849 | Kullager | 270 | 164 | 135x110 | 12 | 105x80 | - | 125x50 | 150 | Länkhjul med totalbroms |
| 351853 | Kullager | 270 | 164 | 135x110 | 12 | 105x80 | - | 125x50 | - | Fasthjul |
| 351846 | Kullager | 350 | 194 | 135x110 | 12 | 105x80 | 55 | 160x50 | - | Länkhjul |
| 351850 | Kullager | 350 | 194 | 135x110 | 12 | 105x80 | - | 160x50 | 150 | Länkhjul med totalbroms |
| 351854 | Kullager | 350 | 194 | 135x110 | 12 | 105x80 | - | 160x50 | - | Fasthjul |
| 351847 | Kullager | 450 | 239 | 135x110 | 12 | 105x80 | 55 | 200x50 | - | Länkhjul |
| 351851 | Kullager | 450 | 239 | 135x110 | 12 | 105x80 | - | 200x50 | 150 | Länkhjul med totalbroms |
| 351855 | Kullager | 450 | 239 | 135x110 | 12 | 105x80 | - | 200x50 | - | Fasthjul |
| 351848 | Kullager | 550 | 292 | 135x110 | 12 | 105x80 | 55 | 250x50 | - | Länkhjul |
| 351852 | Kullager | 550 | 292 | 135x110 | 12 | 105x80 | - | 250x50 | 150 | Länkhjul med totalbroms |
| 351856 | Kullager | 550 | 292 | 135x110 | 12 | 105x80 | - | 250x50 | - | Fasthjul |
