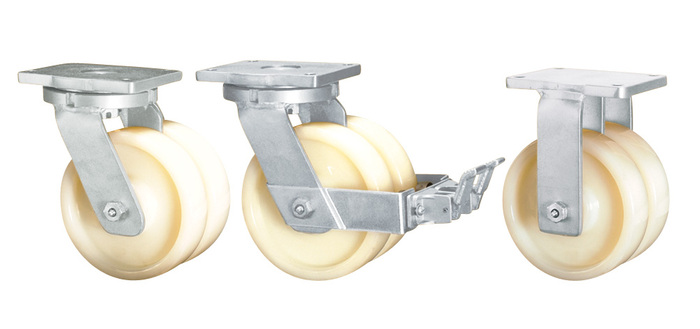

2TS2 82 Nylonhjul

Hjul och länkhjul
Nylonhjul i svetsad stålbygel med rektangulär fästplatta och dubbelmonteradehjul för låg bygghöjd, lättare svängning och lägre yttryck på underlaget. Vridningslager med axialkullager DIN711 och underliggande koniskt rullager DIN 720. Tätad och med smörjnippel. Bygelns platta och gaffel sammanfogademed en kraftig och säkrad centrumbult som är integrerad i plattan. Justerbartspel i vridningslagret. Bromsbara länkhjul har en fotbroms som låser hjulet. Gaffelvidd 2x65 mm med 8 mm tjocka gafflar, svetsade på både in- och utsida.Axelhål för M16 skruv. Länkbygelns bärighet är 2000 kg. Länkhjul kan förses med separat 4-vägs riktningsspärr artnr. 764089.
Teknisk specifikation
  • Material : Polyamid
  • Ytbehandling : Förzinkad

Ladda ner CAD-filer från SolidComponents

351290 351290
351294 351294
351298 351298
351291 351291
351295 351295
351299 351299
351292 351292
351296 351296
351300 351300
351293 351293
351297 351297
351301 351301
Artikelnummer Hjullagring Lastkapacitet kg Totalhöjd mm Offset mm Diameter x banbredd mm Svängradie totalbroms mm Fästplattans yttermått mm Fästhålsdelning mm Produktbeskrivning Fästhålsdiameter mm
351290 Kullager 1500 185 45 125x45 - 175x40 140x105 Länkhjul 14
351294 Kullager 1500 185 - 125x45 244 175x40 140x105 Länkhjul med nosbroms 14
351298 Kullager 1500 185 - 125x45 - 175x40 140x105 Fasthjul 14
351291 Kullager 1500 212 53 150x54 - 175x40 140x105 Länkhjul 14
351295 Kullager 1500 212 - 150x54 265 175x40 140x105 Länkhjul med nosbroms 14
351299 Kullager 1500 212 - 150x54 - 175x40 140x105 Fasthjul 14
351292 Kullager 2000 264 67 200x50 - 175x40 140x105 Länkhjul 14
351296 Kullager 2000 264 - 200x50 305 175x40 140x105 Länkhjul med nosbroms 14
351300 Kullager 2000 264 - 200x50 - 175x40 140x105 Fasthjul 14
351293 Kullager 2000 314 75 250x56 - 175x40 140x105 Länkhjul 14
351297 Kullager 2000 314 - 250x56 341 175x40 140x105 Länkhjul med nosbroms 14
351301 Kullager 2000 314 - 250x56 - 175x40 140x105 Fasthjul 14
