IO1 86 Polypropylenhjul
Industrihjul

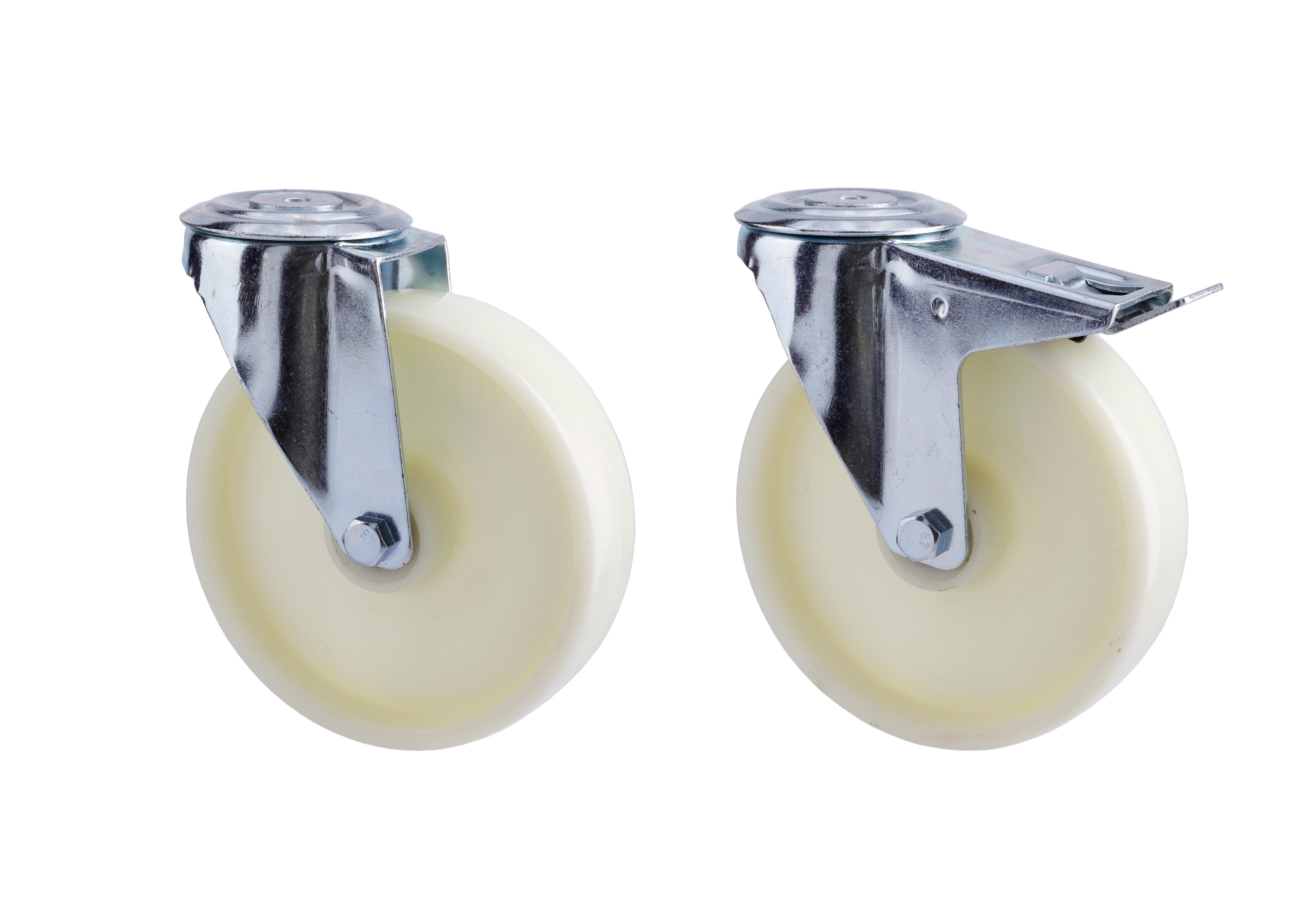

Polypropylenhjul i plåtpressad bygel med fäshål för centrumskruv. Tvåradigtvridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt.
Bygel för hjuldiameter 80-125 mm: Gaffelvidd 46 mm, 2,5 mm tjocka gafflar,axelhål för M8 skruv.
Bygel för hjuldiameter 160-200 mm: Gaffelvidd 61 mm, 3 mm tjocka gafflar,axelhål för M12 skruv.
Teknisk specifikation
- Material : Polypropylen
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
762667
762667
762670
762670
762668
762668
762671
762671
762669
762669
762672
762672
353740
353740
353742
353742
353741
353741
353743
353743
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Fästplattans yttermått mm | Fästhålsdiameter mm | Offset mm | Diameter x banbredd mm | Svängradie totalbroms mm | Produktbeskrivning |
|---|---|---|---|---|---|---|---|---|---|
| 762667 | Rullager | 120 | 108 | 72 | 12 | 41 | 80x32 | - | Länkhjul |
| 762670 | Rullager | 120 | 108 | 72 | 12 | - | 80x32 | 120 | Länkhjul med totalbroms |
| 762668 | Rullager | 150 | 128 | 72 | 12 | 41 | 100x32 | - | Länkhjul |
| 762671 | Rullager | 150 | 128 | 72 | 12 | - | 100x32 | 120 | Länkhjul med totalbroms |
| 762669 | Rullager | 150 | 155 | 72 | 12 | 41 | 125x32 | - | Länkhjul |
| 762672 | Rullager | 150 | 155 | 72 | 12 | - | 125x32 | 120 | Länkhjul med totalbroms |
| 353740 | Rullager | 190 | 195 | 98 | 12 | 55 | 160x45 | - | Länkhjul |
| 353742 | Rullager | 190 | 195 | 98 | 12 | - | 160x45 | 165 | Länkhjul med totalbroms |
| 353741 | Rullager | 200 | 235 | 98 | 12 | 55 | 200x50 | - | Länkhjul |
| 353743 | Rullager | 200 | 235 | 98 | 12 | - | 200x50 | 165 | Länkhjul med totalbroms |
