TG 82 Nylonhjul i svetsad stålbygel
Industrihjul

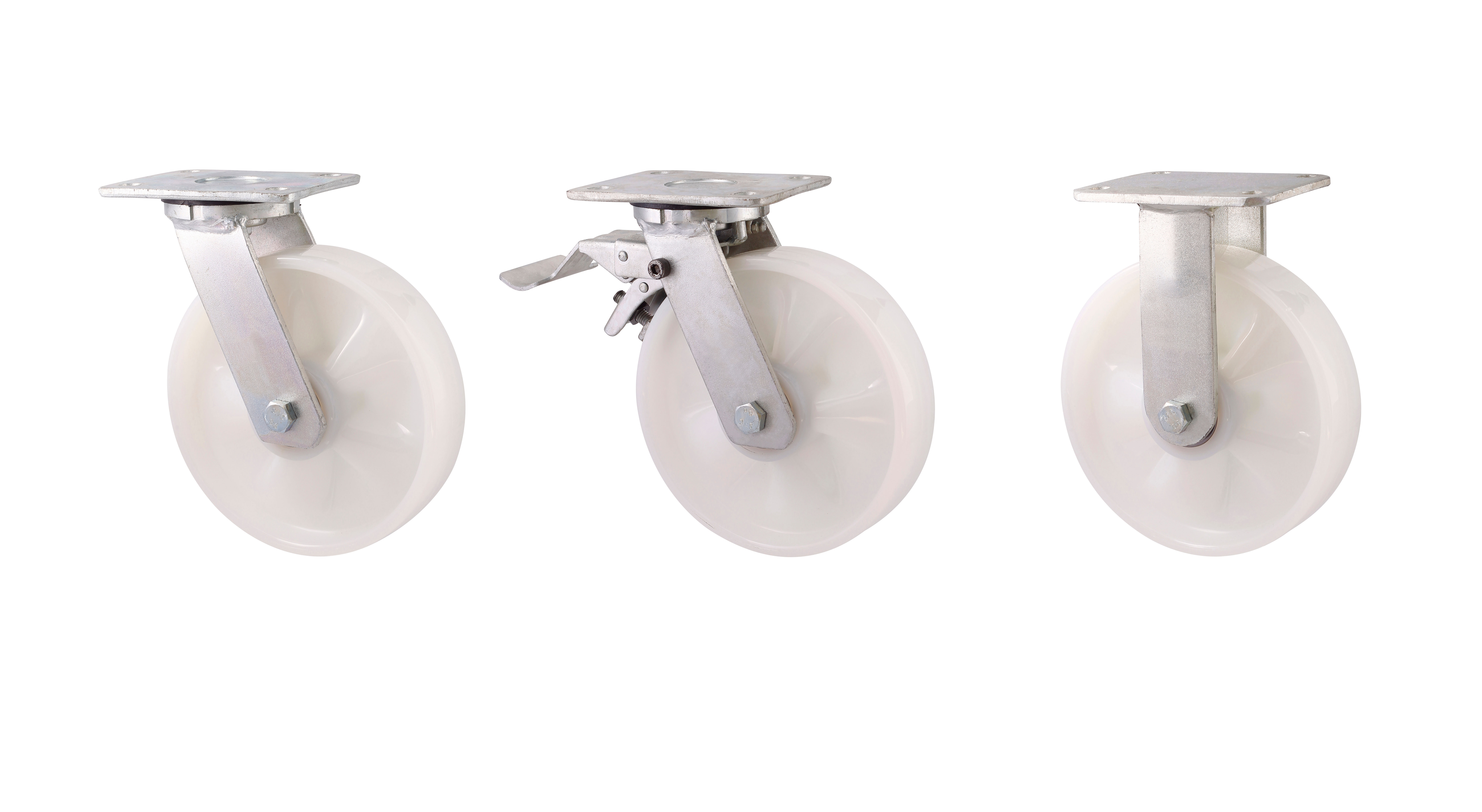

Nylonhjul i svetsad stålbygel med rektangulär fästplatta. Tvåradigtvridningslager med CNC-svarvade härdade kulbanor. Tätad och medsmörjnippel. Bygelns platta och gaffel sammanfogade med en säkrad kraftigcentrumbult som är integrerad i plattan. Bromsbara länkhjul har en fotbromssom låser hjul och vridning samtidigt. Gaffelvidd 65 mm med 6 mm tjockagafflar svetsade på både in- och utsida. Axelhål för M12 skruv. Länkbygelnsbärighet är 600 kg.
Länkhjul kan förses med separat 4-vägs riktningsspärr. Art. nr. 760092.
Teknisk specifikation
- Material : Polyamid
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
351244
351244
351249
351249
351254
351254
351245
351245
351250
351250
351255
351255
351246
351246
351251
351251
351256
351256
351247
351247
351252
351252
351257
351257
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Fästplattans yttermått mm | Fästhålsdiameter mm | Fästhålsdelning mm | Offset mm | Diameter x banbredd mm | Svängradie totalbroms mm | Produktbeskrivning |
|---|---|---|---|---|---|---|---|---|---|---|
| 351244 | Kullager | 600 | 143 | 138x110 | 10 | 105x75/80 | 34 | 100x40 | - | Länkhjul |
| 351249 | Kullager | 600 | 143 | 138x110 | 10 | 105x75/80 | - | 100x40 | 99 | Länkhjul med totalbroms |
| 351254 | Kullager | 600 | 143 | 138x110 | 10 | 105x75/80 | - | 100x40 | - | Fasthjul |
| 351245 | Kullager | 600 | 165 | 138x110 | 10 | 105x75/80 | 38 | 125x45 | - | Länkhjul |
| 351250 | Kullager | 600 | 165 | 138x110 | 10 | 105x75/80 | - | 125x45 | 99 | Länkhjul med totalbroms |
| 351255 | Kullager | 600 | 165 | 138x110 | 10 | 105x75/80 | - | 125x45 | - | Fasthjul |
| 351246 | Kullager | 600 | 191 | 138x110 | 10 | 105x75/80 | 44 | 150x45 | - | Länkhjul |
| 351251 | Kullager | 600 | 191 | 138x110 | 10 | 105x75/80 | - | 150x45 | 150 | Länkhjul med totalbroms |
| 351256 | Kullager | 600 | 191 | 138x110 | 10 | 105x75/80 | - | 150x45 | - | Fasthjul |
| 351247 | Kullager | 600 | 241 | 138x110 | 10 | 105x75/80 | 56 | 200x50 | - | Länkhjul |
| 351252 | Kullager | 600 | 241 | 138x110 | 10 | 105x75/80 | - | 200x50 | 150 | Länkhjul med totalbroms |
| 351257 | Kullager | 600 | 241 | 138x110 | 10 | 105x75/80 | - | 200x50 | - | Fasthjul |
