2TCH 21 Polyuretanhjul med gjutjärnsnav

Hjul och länkhjul

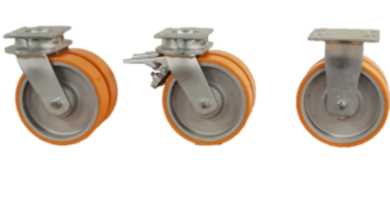

Polyuretanhjul med gjutjärnsnav i svetsad stålbygel med rektangulär fästplattaoch dubbelmonterade hjul för låg bygghöjd, lättare svängning och lägreyttryck på underlaget. Enradigt vridningslager med CNC-svarvad härdadkulbana. Tätad och med smörjnippel. Kulkransen förenar topplattan och gaffeln vilket gör en centrumbult överflödig. Bromsbara länkhjul har enfotbroms som låser hjulet. Gaffelvidd 2x65 mm med 6 mm tjocka gafflar svetsade på både in- och utsida. Axelhål för M12 skruv. Länkbygelns bärighetär 1500 kg. Länkhjul kan förses med separat 4-vägs riktningsspärr artnr. 764085.
Teknisk specifikation
  • Material : Polyuretan PU
  • Ytbehandling : Förzinkad

Ladda ner CAD-filer från SolidComponents

352864 352864
352867 352867
352870 352870
352866 352866
350629 350629
352872 352872
284111 284111
350630 350630
284117 284117
284112 284112
350631 350631
284118 284118
Artikelnummer Hjullagring Lastkapacitet kg Totalhöjd mm Offset mm Diameter x banbredd mm Svängradie totalbroms mm Fästplattans yttermått mm Fästhålsdelning mm Produktbeskrivning Fästhålsdiameter mm
352864 Kullager 600 150 60 100x38 - 150x110 105x80 Länkhjul 12
352867 Kullager 600 150 - 100x38 250 150x110 105x80 Länkhjul med nosbroms 12
352870 Kullager 600 150 - 100x38 - 175x150 105x80 Fasthjul 12
352866 Kullager 1000 177 50 125x50 - 150x110 105x80 Länkhjul 12
350629 Kullager 1000 177 - 125x50 250 150x110 105x80 Länkhjul med broms 12
352872 Kullager 1000 177 - 125x50 - 175x150 105x80 Fasthjul 12
284111 Kullager 1400 200 55 150x50 - 150x110 105x80 Länkhjul 12
350630 Kullager 1400 200 - 150x50 265 150x110 105x80 Länkhjul med broms 12
284117 Kullager 1400 200 - 150x50 - 175x150 105x80 Fasthjul 12
284112 Kullager 1500 250 60 200x50 - 150x110 105x80 Länkhjul 12
350631 Kullager 1500 250 - 200x50 300 150x110 105x80 Länkhjul med broms 12
284118 Kullager 1500 250 - 200x50 - 175x150 105x80 Fasthjul 12
