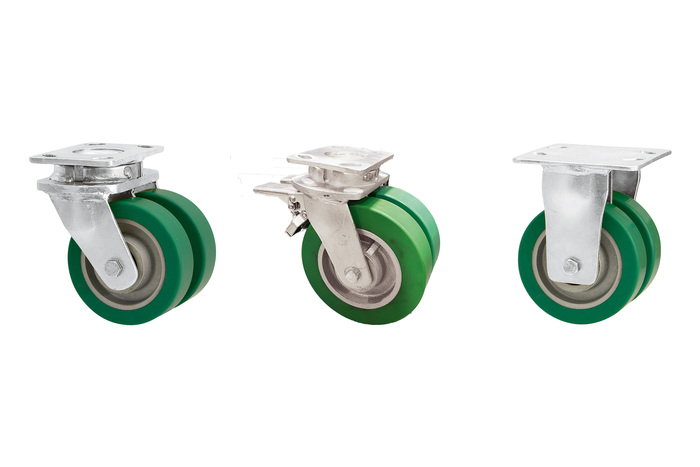

2TCH 23 Elastiskt polyuretanhjul
Industrihjul
Elastiskt polyuretanhjul med gjutjärnsnav i svetsad stålbygel med rektangulärfästplatta och dubbelmonterade hjul för låg bygghöjd, lättare svängning ochlägre yttryck på underlaget. Enradigt vridningslager med CNC-svarvad härdadkulbana. Tätad och med smörjnippel. Kulkransen förenar topplattan och gaffeln vilket gör en centrumbult överflödig. Bromsbara länkhjul har enfotbroms som låser hjulet. Gaffelvidd 2x65 mm med 6 mm tjocka gafflarsvetsade på både in- och utsida. Axelhål för M12 skruv. Länkbygelns bärighetär 1500 kg.
Länkhjul kan förses med separat 4-vägs riktningsspärr artnr. 764085.
Teknisk specifikation
- Material : Polyuretan PU
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
352731
352731
352735
352735
352739
352739
352732
352732
352736
352736
352740
352740
352733
352733
352737
352737
352741
352741
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Offset mm | Diameter x banbredd mm | Svängradie totalbroms mm | Fästplattans yttermått mm | Fästhålsdelning mm | Produktbeskrivning | Fästhålsdiameter mm |
|---|---|---|---|---|---|---|---|---|---|---|
| 352731 | Kullager | 700 | 177 | 50 | 125x38 | - | 150x110 | 105x80 | Länkhjul | 12 |
| 352735 | Kullager | 700 | 177 | - | 125x38 | 250 | 150x110 | 105x80 | Länkhjul med broms | 12 |
| 352739 | Kullager | 700 | 177 | - | 125x38 | - | 175x150 | 105x80 | Fasthjul | 12 |
| 352732 | Kullager | 900 | 200 | 55 | 150x38 | - | 150x110 | 105x80 | Länkhjul | 12 |
| 352736 | Kullager | 900 | 200 | - | 150x38 | 265 | 150x110 | 105x80 | Länkhjul med broms | 12 |
| 352740 | Kullager | 900 | 200 | - | 150x38 | - | 175x150 | 105x80 | Fasthjul | 12 |
| 352733 | Kullager | 1400 | 250 | 60 | 200x50 | - | 150x110 | 105x80 | Länkhjul | 12 |
| 352737 | Kullager | 1400 | 250 | - | 200x50 | 300 | 150x110 | 105x80 | Länkhjul med broms | 12 |
| 352741 | Kullager | 1400 | 250 | - | 200x50 | - | 175x150 | 105x80 | Fasthjul | 12 |
