IO1 21 Polyuretanhjul med gjutjärnsnav
Industrihjul

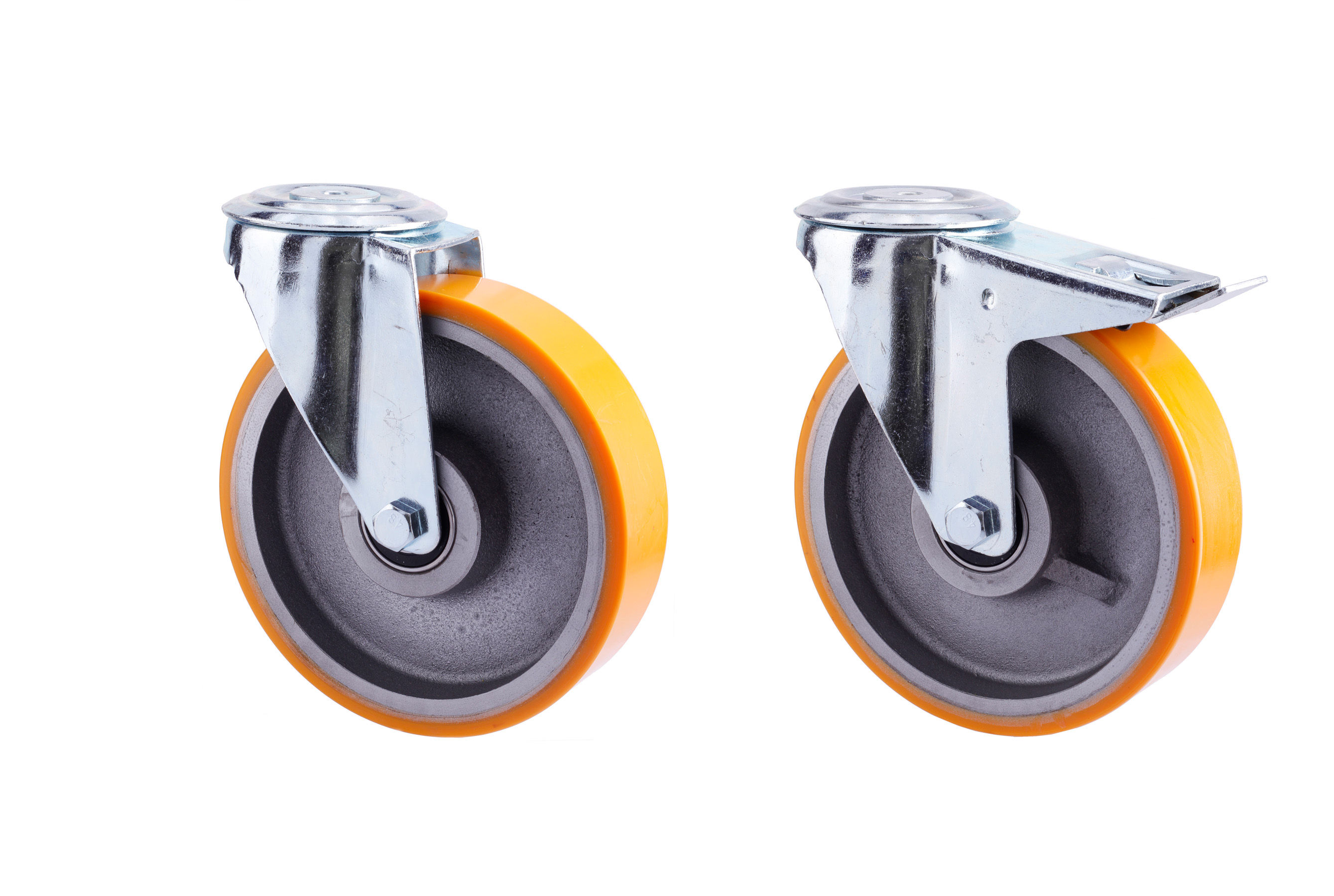

Polyuretanhjul med gjutjärnsnav i plåtpressad bygel med fästhål för centrumskruv. Tvåradigt vridningslager. Bygelns platta och gaffel sammanfogade med centrumnit. Bromsbara länkhjul har en fotbroms som låser hjul och vridning samtidigt.
Bygel för hjuldiameter 80-125 mm: Gaffelvidd 46 mm, 2,5 mm tjocka gafflar, axelhål för M8 skruv.
Bygel för hjuldiameter 160-200 mm: Gaffelvidd 61 mm, 3 mm tjocka gafflar, axelhål för M12 skruv.
Teknisk specifikation
- Material : Polyuretan PU
- Ytbehandling : Förzinkad
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
283275
283275
283276
283276
283277
283277
283283
283283
283279
283279
283285
283285
283280
283280
283286
283286
353736
353736
353738
353738
353737
353737
353739
353739
| Artikelnummer | Hjullagring | Lastkapacitet kg | Totalhöjd mm | Offset mm | Diameter x banbredd mm | Svängradie totalbroms mm | Fästplattans yttermått mm | Produktbeskrivning | Fästhålsdiameter mm |
|---|---|---|---|---|---|---|---|---|---|
| 283275 | Glidlager | 160 | 106 | 41 | 75x25 | - | 72 | Länkhjul | 12 |
| 283276 | Rullager | 160 | 106 | 41 | 75x25 | - | 72 | Länkhjul | 12 |
| 283277 | Glidlager | 180 | 128 | 41 | 100x29 | - | 72 | Länkhjul | 12 |
| 283283 | Glidlager | 180 | 128 | - | 100x29 | 120 | 72 | Länkhjul med totalbroms | 12 |
| 283279 | Glidlager | 180 | 155 | 41 | 125x32 | - | 72 | Länkhjul | 12 |
| 283285 | Glidlager | 180 | 155 | - | 125x32 | 120 | 72 | Länkhjul med totalbroms | 12 |
| 283280 | Rullager | 180 | 155 | 41 | 125x32 | - | 72 | Länkhjul | 12 |
| 283286 | Rullager | 180 | 155 | - | 125x32 | 120 | 72 | Länkhjul med totalbroms | 12 |
| 353736 | Kullager | 300 | 195 | 55 | 160x50 | - | 98 | Länkhjul | 12 |
| 353738 | Kullager | 300 | 195 | - | 160x50 | 165 | 98 | Länkhjul med totalbroms | 12 |
| 353737 | Kullager | 300 | 235 | 55 | 200x50 | - | 98 | Länkhjul | 12 |
| 353739 | Kullager | 300 | 235 | - | 200x50 | 165 | 98 | Länkhjul med totalbroms | 12 |
