RexPro lyftkedjor typ LH
Transmission
RexPro har ett enastående skydd mot korrosion och slitage och ger ett unikt skydd mot länkstyvhet. RexPro är också känt för sin utmärkta miljövänlighet. RexPro är lämplig för livsmedelsapplikationer (Med NSF H2 - certifiering).
Teknisk specifikation
- Material : stål

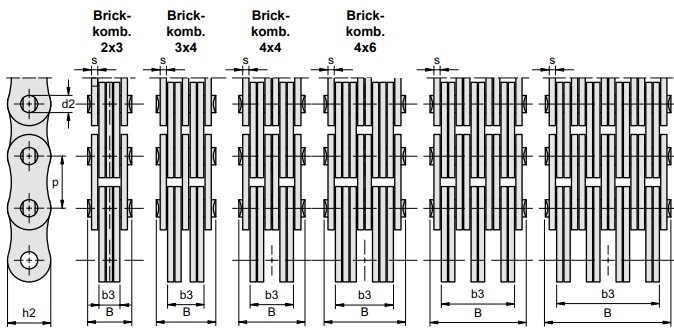

Artikelnummer | Kedja produktnummer ISO | Delning P tum | Delning P mm | Brickkombination | Bult diameter d2 max mm | Brickhöjd h2 max mm | Bricktjocklek s max mm | Längdtolerans mm | Total bredd B max mm | Lageryta LY cm² | Bredd b3 min mm | Vikt kg/m |
---|---|---|---|---|---|---|---|---|---|---|---|---|
LH0822 | LH0822 | 1/2 | 12,7 | 2 x 2 | 5,08 | 11,7 | 2 | 1270 | 10,9 | 0,2 | 4,2 | 0,6 |
LH0823 | LH0823 | 1/2 | 12,7 | 2 x 3 | 5,08 | 11,7 | 2 | 1270 | 13 | 0,3 | 6,3 | 0,7 |
LH0834 | LH0834 | 1/2 | 12,7 | 3 x 4 | 5,08 | 11,7 | 2 | 1270 | 17,1 | 0,41 | 10,5 | 0,9 |
LH0844 | LH0844 | 1/2 | 12,7 | 4 x 4 | 5,08 | 11,7 | 2 | 1270 | 19,25 | 0,41 | 12,6 | 1,1 |
LH0846 | LH0846 | 1/2 | 12,7 | 4 x 6 | 5,08 | 11,7 | 2 | 1270 | 23,45 | 0,61 | 16,8 | 1,3 |
LH0866 | LH0866 | 1/2 | 12,7 | 6 x 6 | 5,08 | 11,7 | 2 | 1270 | 27,6 | 0,61 | 21 | 1,6 |
LH1023 | LH1023 | 5/8 | 15,88 | 2 x 3 | 5,94 | 14,6 | 2,4 | 1596 | 15 | 0,43 | 7,4 | 1,1 |
LH1034 | LH1034 | 5/8 | 15,88 | 3 x 4 | 5,94 | 14,6 | 2,4 | 1596 | 20 | 0,57 | 12,3 | 1,5 |
LH1044 | LH1044 | 5/8 | 15,88 | 4 x 4 | 5,94 | 14,6 | 2,4 | 1596 | 22,5 | 0,57 | 14,7 | 1,8 |
LH1046 | LH1046 | 5/8 | 15,88 | 4 x 6 | 5,94 | 14,6 | 2,4 | 1596 | 27,4 | 0,86 | 19,5 | 2,3 |
LH1066 | LH1066 | 5/8 | 15,88 | 6 x 6 | 5,94 | 14,6 | 2,4 | 1596 | 32,3 | 0,86 | 24,6 | 2,6 |
LH1088 | LH1088 | 5/8 | 15,88 | 8 x 8 | 5,94 | 14,6 | 2,4 | 1596 | 42,2 | 1,14 | 34,3 | 3,4 |
LH1222 | LH1222 | 3/4 | 19,05 | 2 x 2 | 7,92 | 17,9 | 3,1 | 1905 | 16,6 | 0,51 | 6,4 | 1,5 |
LH1223 | LH1223 | 3/4 | 19,05 | 2 x 3 | 7,92 | 17,9 | 3,1 | 1905 | 19,9 | 0,74 | 9,6 | 1,8 |
LH1234 | LH1234 | 3/4 | 19,05 | 3 x 4 | 7,92 | 17,9 | 3,1 | 1905 | 26,5 | 0,98 | 16 | 2,5 |
LH1244 | LH1244 | 3/4 | 19,05 | 4 x 4 | 7,92 | 17,9 | 3,1 | 1905 | 29,7 | 0,98 | 19,2 | 2,9 |
LH1246 | LH1246 | 3/4 | 19,05 | 4 x 6 | 7,92 | 17,9 | 3,1 | 1905 | 36,3 | 1,47 | 25,6 | 3,6 |
LH1266 | LH1266 | 3/4 | 19,05 | 6 x 6 | 7,92 | 17,9 | 3,1 | 1905 | 42,7 | 1,47 | 32 | 4,3 |
LH1622 | LH1622 | 1 | 25,4 | 2 x 2 | 9,53 | 23,6 | 4 | 2540 | 20,6 | 0,74 | 8,2 | 2,4 |
LH1623 | LH1623 | 1 | 25,4 | 2 x 3 | 9,53 | 23,6 | 4 | 2540 | 24,8 | 1,14 | 12,3 | 3 |
LH1634 | LH1634 | 1 | 25,4 | 3 x 4 | 9,53 | 23,6 | 4 | 2540 | 33,1 | 1,53 | 20,5 | 4,2 |
LH1644 | LH1644 | 1 | 25,4 | 4 x 4 | 9,53 | 23,6 | 4 | 2540 | 37,3 | 1,53 | 24,6 | 4,8 |
LH1646 | LH1646 | 1 | 25,4 | 4 x 6 | 9,53 | 23,6 | 4 | 2540 | 45,6 | 2,29 | 32,9 | 6 |
LH1666 | LH1666 | 1 | 25,4 | 6 x 6 | 9,53 | 23,6 | 4 | 2540 | 54,1 | 2,29 | 41,3 | 7,2 |
LH1688 | LH1688 | 1 | 25,4 | 8 x 8 | 9,53 | 23,6 | 4 | 2540 | 70,8 | 3,05 | 57,9 | 9,6 |
LH2023 | LH2023 | 1 1/4 | 31,75 | 2 x 3 | 11,1 | 29,2 | 4,7 | 3179 | 28,9 | 1,57 | 14,4 | 4,4 |
LH2034 | LH2034 | 1 1/4 | 31,75 | 3 x 4 | 11,1 | 29,2 | 4,7 | 3179 | 38,7 | 2,09 | 24,1 | 6,2 |
LH2044 | LH2044 | 1 1/4 | 31,75 | 4 x 4 | 11,1 | 29,2 | 4,7 | 3179 | 43,6 | 2,09 | 29 | 7 |
LH2046 | LH2046 | 1 1/4 | 31,75 | 4 x 6 | 11,1 | 29,2 | 4,7 | 3179 | 53,6 | 3,13 | 38,9 | 8,7 |
LH2066 | LH2066 | 1 1/4 | 31,75 | 6 x 6 | 11,1 | 29,2 | 4,7 | 3179 | 63,4 | 3,13 | 48,6 | 10,5 |
LH2088 | LH2088 | 1 1/4 | 31,75 | 8 x 8 | 11,1 | 29,2 | 4,7 | 3179 | 83,1 | 4,18 | 68,2 | 13,9 |
LH2423 | LH2423 | 1 1/2 | 38,1 | 2 x 3 | 12,7 | 34,4 | 5,5 | 3810 | 33,6 | 2,1 | 16,8 | 6 |
LH2434 | LH2434 | 1 1/2 | 38,1 | 3 x 4 | 12,7 | 34,4 | 5,5 | 3810 | 45,5 | 2,8 | 28 | 8,3 |
LH2444 | LH2444 | 1 1/2 | 38,1 | 4 x 4 | 12,7 | 34,4 | 5,5 | 3810 | 51,2 | 2,8 | 33,6 | 9,5 |
LH2446 | LH2446 | 1 1/2 | 38,1 | 4 x 6 | 12,7 | 34,4 | 5,5 | 3810 | 62,7 | 4,2 | 44,8 | 11,8 |
LH2466 | LH2466 | 1 1/2 | 38,1 | 6 x 6 | 12,7 | 34,4 | 5,5 | 3810 | 74,5 | 4,2 | 56 | 14,1 |
LH2488 | LH2488 | 1 1/2 | 38,1 | 8 x 8 | 12,7 | 34,4 | 5,5 | 3810 | 97,8 | 5,4 | 78,4 | 18,8 |
LH2823 | LH2823 | 1 3/4 | 44,45 | 2 x 3 | 14,27 | 40,8 | 6,3 | 4445 | 38,2 | 2,7 | 19,2 | 8,3 |
LH2834 | LH2834 | 1 3/4 | 44,45 | 3 x 4 | 14,27 | 40,8 | 6,3 | 4445 | 51,7 | 3,6 | 32 | 11,6 |
LH2844 | LH2844 | 1 3/4 | 44,45 | 4 x 4 | 14,27 | 40,8 | 6,3 | 4445 | 58,2 | 3,6 | 38,4 | 13,2 |
LH2846 | LH2846 | 1 3/4 | 44,45 | 4 x 6 | 14,27 | 40,8 | 6,3 | 4445 | 71,5 | 5,4 | 51,2 | 16,4 |
LH2866 | LH2866 | 1 3/4 | 44,45 | 6 x 6 | 14,27 | 40,8 | 6,3 | 4445 | 85 | 5,4 | 64 | 19,7 |
LH2888 | LH2888 | 1 3/4 | 44,45 | 8 x 8 | 14,27 | 40,8 | 6,3 | 4445 | 111,7 | 7,2 | 89,6 | 25,9 |
LH3223 | LH3223 | 2 | 50,8 | 2 x 3 | 17,46 | 47,9 | 7 | 5080 | 42,1 | 3,67 | 21,3 | 11 |
LH3234 | LH3234 | 2 | 50,8 | 3 x 4 | 17,46 | 47,9 | 7 | 5080 | 57 | 4,89 | 35,5 | 15,4 |
LH3244 | LH3244 | 2 | 50,8 | 4 x 4 | 17,46 | 47,9 | 7 | 5080 | 63,8 | 5 | 42,6 | 17,5 |
LH3246 | LH3246 | 2 | 50,8 | 4 x 6 | 17,46 | 47,9 | 7 | 5080 | 78,9 | 7,33 | 56,8 | 21,8 |
LH3266 | LH3266 | 2 | 50,8 | 6 x 6 | 17,46 | 47,9 | 7 | 5080 | 95 | 7,33 | 73,7 | 26,2 |
LH3288 | LH3288 | 2 | 50,8 | 8 x 8 | 17,46 | 47,9 | 7 | 5080 | 125,6 | 9,78 | 103,5 | 34,9 |
