RexPro lyftkedjor typ LL (lätta serien)
Transmission
RexPro har ett enastående skydd mot korrosion och slitage och ger ett unikt skydd mot länkstyvhet. RexPro är också känt för sin utmärkta miljövänlighet. RexPro är lämplig för livsmedelsapplikationer (Med NSF H2 - certifiering).
Teknisk specifikation
- Material : stål

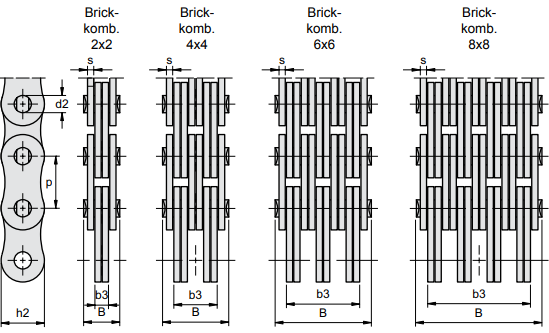

| Artikelnummer | Delning P tum | Delning P mm | Brickkombination | Bult diameter d2 max mm | Brickhöjd h2 max mm | Bricktjocklek s max mm | Längdtolerans mm | Total bredd B max mm | Lageryta LY cm² | Bredd b3 min mm | Vikt kg/m |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LL0844 | 1/2 | 12,7 | 4 x 4 | 4,45 | 10,4 | 1,5 | 1277 | 15 | 0,27 | 9,1 | 0,9 |
| LL0866 | 1/2 | 12,7 | 6 x 6 | 4,45 | 10,4 | 1,5 | 1277 | 21,3 | 0,4 | 15,2 | 1,3 |
| LL1044 | 5/8 | 15,88 | 4 x 4 | 5,08 | 12,8 | 1,5 | 1596 | 15,2 | 0,3 | 9,6 | 1 |
| LL1066 | 5/8 | 15,88 | 6 x 6 | 5,08 | 12,8 | 1,5 | 1596 | 21,7 | 0,46 | 16 | 1,4 |
| LL1244 | 3/4 | 19,05 | 4 x 4 | 5,72 | 15,9 | 1,8 | 1894 | 18 | 0,41 | 11,4 | 1,4 |
| LL1266 | 3/4 | 19,05 | 6 x 6 | 5,72 | 15,9 | 1,8 | 1894 | 25,7 | 0,62 | 19 | 2,1 |
| LL1644 | 1 | 25,4 | 4 x 4 | 8,28 | 20,5 | 3 | 2540 | 28,5 | 0,99 | 18,6 | 2,9 |
| LL1666 | 1 | 25,4 | 6 x 6 | 8,28 | 20,5 | 3 | 2540 | 40,9 | 1,49 | 31 | 4,3 |
| LL1688 | 1 | 25,4 | 8 x 8 | 8,28 | 20,5 | 3 | 2540 | 53,4 | 1,98 | 43,4 | 5,8 |
| LL2044 | 1 1/4 | 31,75 | 4 x 4 | 10,19 | 25,7 | 3,5 | 3160 | 33,7 | 1,42 | 21,6 | 4,3 |
| LL2066 | 1 1/4 | 31,75 | 6 x 6 | 10,19 | 25,7 | 3,5 | 3160 | 48,4 | 2,12 | 36 | 6,4 |
| LL2088 | 1 1/4 | 31,75 | 8 x 8 | 10,19 | 25,7 | 3,5 | 3160 | 63,2 | 2,83 | 50,4 | 8,4 |
| LL2444 | 1 1/2 | 38,1 | 4 x 4 | 14,63 | 33 | 5 | 3795 | 46,9 | 2,91 | 31,2 | 8,2 |
| LL2466 | 1 1/2 | 38,1 | 6 x 6 | 14,63 | 33 | 5 | 3795 | 68,3 | 4,37 | 52,4 | 12,2 |
| LL2488 | 1 1/2 | 38,1 | 8 x 8 | 14,63 | 33 | 5 | 3795 | 89,7 | 5,82 | 73,5 | 16,2 |
| LL2822 | 1 3/4 | 44,45 | 2 x 2 | 15,9 | 36 | 6 | 4426 | 29,4 | 1,9 | 12,3 | 5,2 |
| LL2844 | 1 3/4 | 44,45 | 4 x 4 | 15,9 | 36 | 6 | 4426 | 54,7 | 3,8 | 36,8 | 10,4 |
| LL2866 | 1 3/4 | 44,45 | 6 x 6 | 15,9 | 36 | 6 | 4426 | 80,2 | 5,7 | 61,4 | 15,6 |
| LL2888 | 1 3/4 | 44,45 | 8 x 8 | 15,9 | 36 | 6 | 4426 | 105,4 | 7,6 | 86,5 | 20,8 |
| LL3222 | 2 | 50,8 | 2 x 2 | 17,81 | 41,2 | 6,3 | 5048 | 32,5 | 2,24 | 12,9 | 6,5 |
| LL3244 | 2 | 50,8 | 4 x 4 | 17,81 | 41,2 | 6,3 | 5048 | 59,1 | 4,47 | 39,1 | 12,8 |
| LL3266 | 2 | 50,8 | 6 x 6 | 17,81 | 41,2 | 6,3 | 5048 | 85,4 | 6,71 | 65,6 | 19,1 |
| LL3288 | 2 | 50,8 | 8 x 8 | 17,81 | 41,2 | 6,3 | 5048 | 112 | 8,94 | 92 | 25,3 |
| LL4022 | 2 1/2 | 63,5 | 2 x 2 | 22,89 | 48 | 8 | 6320 | 39,5 | 3,65 | 16,3 | 9,2 |
| LL4044 | 2 1/2 | 63,5 | 4 x 4 | 22,89 | 48 | 8 | 6320 | 73,1 | 7,3 | 49,4 | 17,7 |
| LL4066 | 2 1/2 | 63,5 | 6 x 6 | 22,89 | 48 | 8 | 6320 | 106,5 | 10,9 | 82,7 | 26,9 |
| LL4088 | 2 1/2 | 63,5 | 8 x 8 | 22,89 | 48 | 8 | 6320 | 139,9 | 14,6 | 116 | 35,1 |
| LL4822 | 3 | 76,2 | 2 x 2 | 29,24 | 62 | 10 | 7575 | 49,7 | 5,83 | 20,3 | 15,4 |
| LL4844 | 3 | 76,2 | 4 x 4 | 29,24 | 62 | 10 | 7575 | 91,2 | 11,7 | 61,4 | 30,2 |
| LL4866 | 3 | 76,2 | 6 x 6 | 29,24 | 62 | 10 | 7575 | 131 | 17,5 | 102,7 | 45 |
| LL4888 | 3 | 76,2 | 8 x 8 | 29,24 | 62 | 10 | 7575 | 172,8 | 23,3 | 144 | 59,8 |
