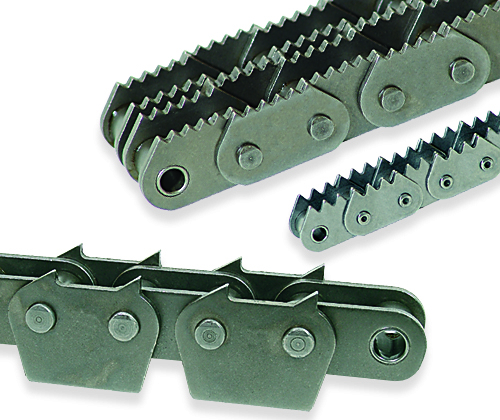

Rullkedjor 32B typ TZ med tandade sidobrickor
Produkter
Ramit rullkedja europeisk standard med tandade sidobrickor
Teknisk specifikation
- Material : stål
Artikelnummer | Delning P tum | Delning P mm | Rull- eller hylsdiameter d1 max mm | b1 min mm | Brickhöjd h mm | Brickhöjd h2 mm | Tanddelning Z mm | Totalbredd över kopplad länk mm | Antal tänder | Innerbrickans tjocklek S1 mm | Ytterbrickans tjocklek normal mm |
---|---|---|---|---|---|---|---|---|---|---|---|

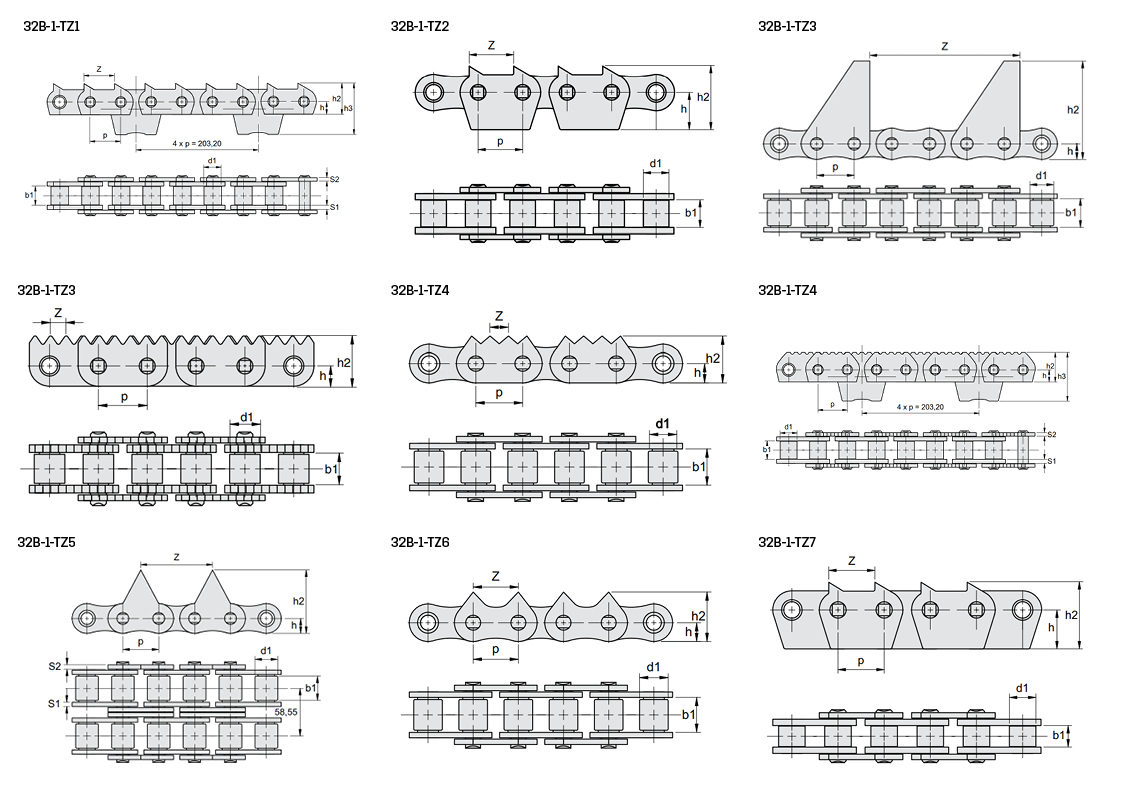

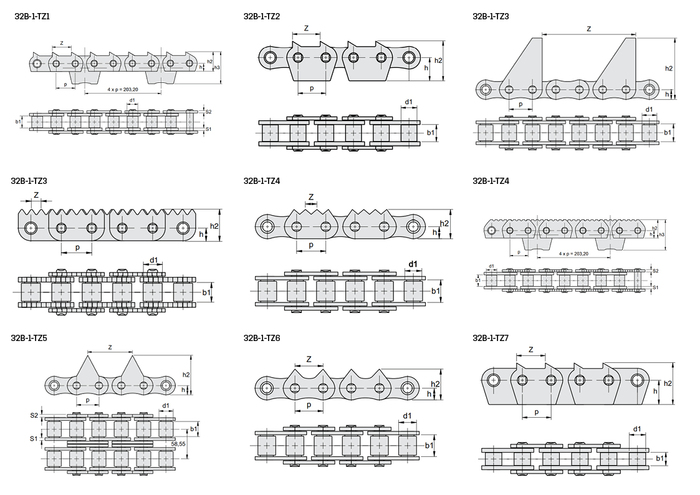

32B-1-TZ1 | 2 | 50,8 | 29,21 | 17,02 | 43 | 73 | 50,8 | 57 | 2 | - | - |
32B-1-TZ2 | 2 | 50,8 | 29,21 | 30,99 | 43 | 73 | 50,8 | 71 | 2 | - | - |
32B-1-TZ3 | 2 | 50,8 | 29,21 | 30,99 | 19,8 | 50,9 | - | 71 | 6 | - | - |
32B-1-TZ4 | 2 | 50,8 | 29,21 | 30,99 | 21 | 50,9 | 16 | 73 | 4 | - | - |
32B-1-TZ5 | 2 | 50,8 | 29,21 | 30,99 | 20 | 89,8 | 101,6 | 133 | 1 | 7 | 6 |
32B-1-TZ6 | 2 | 50,8 | 29,21 | 30,99 | 21 | 55,55 | 50,8 | 73 | 2 | - | - |
32B-1-TZ7 | 2 | 50,8 | 29,21 | 17,02 | 43 | 73 | 50,8 | 57 | 2 | - | - |

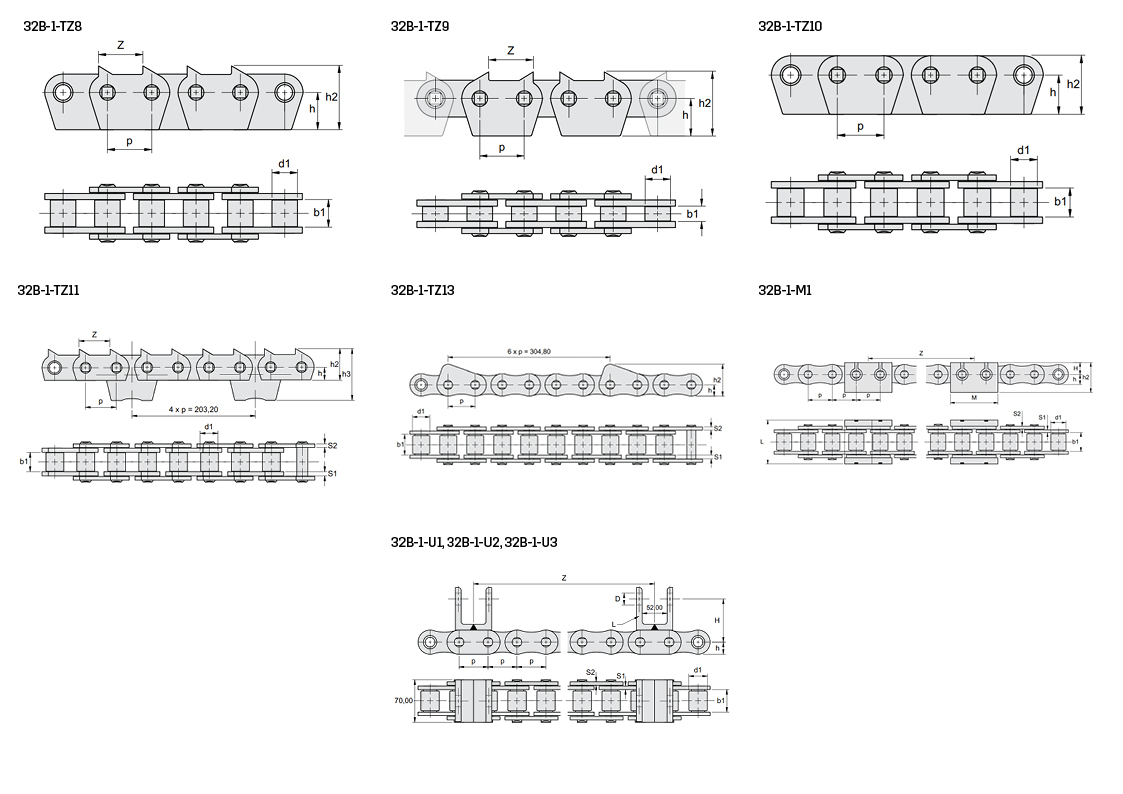

32B-1-TZ8 | 2 | 50,8 | 29,21 | 33 | 43 | 73 | 50,8 | 73 | 2 | - | - |
32B-1-TZ9 | 2 | 50,8 | 29,21 | 30,99 | 43 | 73 | 50,8 | 71 | 2 | - | - |
32B-1-TZ10 | 2 | 50,8 | 29,21 | 33 | 43 | 64 | - | 73 | - | - | - |
32B-1-TZ11 | 2 | 50,8 | 29,21 | 30,99 | 20,9 | 50,9 | 50,8 | - | 2 | 7 | 6 |
32B-1-TZ13 | 2 | 50,8 | 29,21 | 30,99 | 20,9 | 50,9 | - | - | 1 | 7 | 6 |
32B-1-M1 | 2 | 50,8 | 29,21 | 30,99 | 21,1 | 75 | 609,6 | - | - | 7 | 6 |
32B-1-U1 | 2 | 50,8 | 29,21 | 30,99 | 21,1 | 81,1 | 508 | 70 | - | 7 | 6 |
32B-1-U2 | 2 | 50,8 | 29,21 | 30,99 | 21,1 | 87,5 | 508 | 70 | - | 7 | 6 |
32B-1-U3 | 2 | 50,8 | 29,21 | 30,99 | 21,1 | 76,1 | 406,4 | 70 | - | 7 | 6 |
