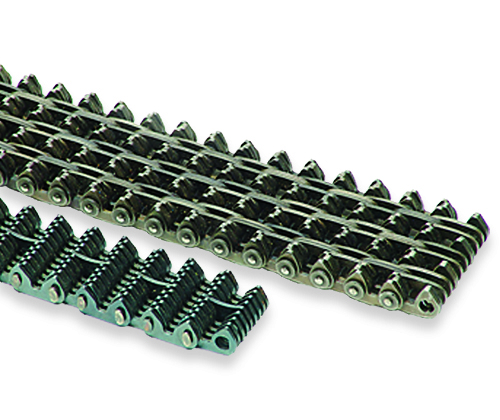

Ramsey Tandkedjor standardkedjor typ RP
Transmission
Kedjan är att föredra där höga belastningar och hastigheter
måste rymmas i en litet utrymme.
Den ökade lastkapacitet på RP är ett resultat
Teknisk specifikation
- Material : stål

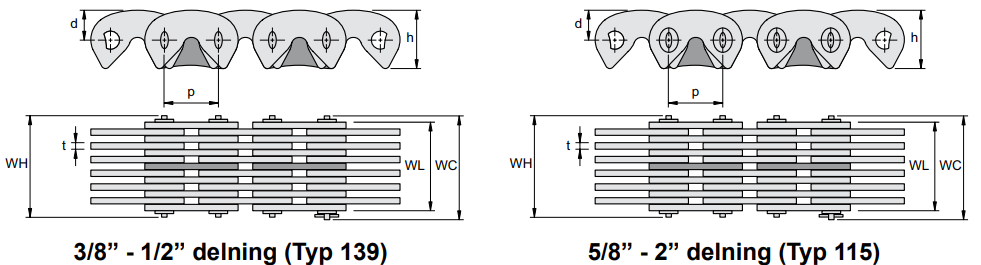

| Artikelnummer | Delning P tum | Delning P mm | Bricktjocklek s max mm | Brottsbelastning N min | Vikt kg/m | Brickhöjd h mm | Nominell bredd mm | Styrningstyp WBG | Total bredd över bult WH | Total bredd över länkarna WL | Total bredd över kopplingsbult WC |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RP302 | 3/8 | 9,53 | 1,5 | 17000 | 0,7 | 10,7 | 13 | CG | 16,3 | 13,5 | 17,5 |
| RP303 | 3/8 | 9,53 | 1,5 | 25000 | 1 | 10,7 | 19 | CG | 22,6 | 19,6 | 23,9 |
| RP304 | 3/8 | 9,53 | 1,5 | 33000 | 1,3 | 10,7 | 25 | CG | 29 | 25,7 | 30,5 |
| RP305 | 3/8 | 9,53 | 1,5 | 42000 | 1,6 | 10,7 | 32 | CG | 35,3 | 31,8 | 36,8 |
| RP306 | 3/8 | 9,53 | 1,5 | 50000 | 2,1 | 10,7 | 38 | CG | 41,7 | 37,6 | 43,2 |
| RP308 | 3/8 | 9,53 | 1,5 | 67000 | 2,5 | 10,7 | 51 | CG | 54,4 | 49,8 | 55,9 |
| RP310 | 3/8 | 9,53 | 1,5 | 83000 | 3,3 | 10,7 | 64 | CG | 67,1 | 62 | 68,8 |
| RP312 | 3/8 | 9,53 | 1,5 | 100000 | 3,7 | 10,7 | 76 | 2CG | 79,2 | 73,9 | 81,5 |
| RP316 | 3/8 | 9,53 | 1,5 | 133000 | 5,1 | 10,7 | 102 | 2CG | 104,6 | 98 | 107,2 |
| RP403 | 1/2 | 12,7 | 1,5 | 33000 | 1,2 | 14,2 | 19 | CG | 23,9 | 19,8 | 25,4 |
| RP404 | 1/2 | 12,7 | 1,5 | 44000 | 1,6 | 14,2 | 25 | CG | 30 | 25,9 | 32,3 |
| RP405 | 1/2 | 12,7 | 1,5 | 56000 | 2,1 | 14,2 | 32 | CG | 36,3 | 32,3 | 38,1 |
| RP406 | 1/2 | 12,7 | 1,5 | 67000 | 2,4 | 14,2 | 38 | CG | 42,7 | 38,4 | 44,5 |
| RP408 | 1/2 | 12,7 | 1,5 | 89000 | 3,3 | 14,2 | 51 | CG | 55,4 | 50,5 | 57,2 |
| RP410 | 1/2 | 12,7 | 1,5 | 111000 | 4 | 14,2 | 64 | CG | 68,1 | 63 | 70,1 |
| RP412 | 1/2 | 12,7 | 1,5 | 133000 | 4,9 | 14,2 | 76 | CG | 81,8 | 75,2 | 82,8 |
| RP414 | 1/2 | 12,7 | 1,5 | 156000 | 5,7 | 14,2 | 89 | CG | 93,7 | 87,6 | 95,5 |
| RP416 | 1/2 | 12,7 | 1,5 | 178000 | 6,5 | 14,2 | 102 | 2CG | 106,4 | 99,8 | 108,2 |
| RP420 | 1/2 | 12,7 | 1,5 | 222000 | 8,2 | 14,2 | 127 | 2CG | 132,1 | 124,5 | 133,9 |
| RP424 | 1/2 | 12,7 | 1,5 | 267000 | 9,7 | 14,2 | 152 | 2CG | 156,5 | 148,8 | 158,8 |
| RP504 | 5/8 | 15,88 | 2 | 56000 | 2,7 | 17,8 | 25 | CG | 33,5 | 25,7 | 35,6 |
| RP506 | 5/8 | 15,88 | 2 | 83000 | 3,4 | 17,8 | 38 | CG | 46,2 | 37,6 | 48,3 |
| RP508 | 5/8 | 15,88 | 2 | 111000 | 4,5 | 17,8 | 51 | CG | 58,4 | 49,5 | 60,5 |
| RP510 | 5/8 | 15,88 | 2 | 139000 | 4,6 | 17,8 | 64 | CG | 70,1 | 61,5 | 72,1 |
| RP512 | 5/8 | 15,88 | 2 | 167000 | 7,1 | 17,8 | 76 | CG | 82,6 | 73,2 | 84,6 |
| RP514 | 5/8 | 15,88 | 2 | 195000 | 7,9 | 17,8 | 89 | CG | 94,7 | 85,1 | 96,8 |
| RP516 | 5/8 | 15,88 | 2 | 222000 | 8,9 | 17,8 | 102 | CG | 107,2 | 97 | 109,2 |
| RP520 | 5/8 | 15,88 | 2 | 278000 | 11,3 | 17,8 | 127 | 2CG | 131,6 | 120,7 | 133,6 |
| RP524 | 5/8 | 15,88 | 2 | 334000 | 13,4 | 17,8 | 152 | 2CG | 157 | 144,5 | 159 |
| RP604 | 3/4 | 19,05 | 2 | 66700 | 2,7 | 21,3 | 25 | CG | 33,5 | 25,7 | 35,6 |
| RP606 | 3/4 | 19,05 | 2 | 100000 | 3,9 | 21,3 | 38 | CG | 46,2 | 37,6 | 48,3 |
| RP608 | 3/4 | 19,05 | 2 | 133000 | 5,2 | 21,3 | 51 | CG | 58,4 | 49,5 | 60,5 |
| RP610 | 3/4 | 19,05 | 2 | 167000 | 6,5 | 21,3 | 64 | CG | 71,1 | 61,5 | 73,2 |
| RP611 | 3/4 | 19,05 | 2 | 183000 | 7,1 | 21,3 | 70 | CG | 75,2 | 65,3 | 77,2 |
| RP612 | 3/4 | 19,05 | 2 | 200000 | 7,9 | 21,3 | 76 | CG | 81,5 | 73,2 | 83,6 |
| RP616 | 3/4 | 19,05 | 2 | 267000 | 10,4 | 21,3 | 102 | CG | 106,9 | 97 | 109 |
| RP620 | 3/4 | 19,05 | 2 | 334000 | 13,1 | 21,3 | 127 | CG | 131,6 | 120,7 | 133,6 |
| RP624 | 3/4 | 19,05 | 2 | 400000 | 15,6 | 21,3 | 152 | CG | 159 | 144,5 | 161 |
| RP628 | 3/4 | 19,05 | 2 | 467000 | 18,3 | 21,3 | 178 | 2CG | 184,4 | 168,4 | 186,4 |
| RP632 | 3/4 | 19,05 | 2 | 534000 | 20,8 | 21,3 | 203 | 2CG | 207 | 192 | 209 |
| RP808 | 1 | 25,4 | 3 | 178000 | 6,2 | 28,4 | 51 | CG | 57,4 | 45,5 | 60,2 |
| RP812 | 1 | 25,4 | 3 | 267000 | 9,4 | 28,4 | 76 | CG | 81 | 69,3 | 85,1 |
| RP816 | 1 | 25,4 | 3 | 356000 | 12,5 | 28,4 | 102 | CG | 107,4 | 93 | 110,2 |
| RP820 | 1 | 25,4 | 3 | 445000 | 15,6 | 28,4 | 127 | CG | 131,6 | 116,8 | 134,4 |
| RP824 | 1 | 25,4 | 3 | 534000 | 18,7 | 28,4 | 152 | CG | 156 | 140,5 | 159,8 |
| RP828 | 1 | 25,4 | 3 | 623000 | 21,9 | 28,4 | 178 | 2CG | 188,7 | 170,2 | 191,5 |
| RP832 | 1 | 25,4 | 3 | 712000 | 25 | 28,4 | 203 | 2CG | 213,6 | 196,1 | 216,4 |
| RP836 | 1 | 25,4 | 3 | 801000 | 28,1 | 28,4 | 229 | 2CG | 234,7 | 217,9 | 237,5 |
| RP840 | 1 | 25,4 | 3 | 890000 | 31,2 | 28,4 | 254 | 2CG | 263,7 | 241,6 | 266,4 |
| RP848 | 1 | 25,4 | 3 | 1068000 | 37,5 | 28,4 | 305 | 2CG | 316 | 293,1 | 319 |
| RP1212 | 11/2 | 38,1 | 3 | 400000 | 14 | 42,7 | 76 | CG | 84,3 | 72,9 | 84,3 |
| RP1216 | 11/2 | 38,1 | 3 | 534000 | 18,3 | 42,7 | 102 | CG | 108,7 | 98,3 | 108,7 |
| RP1220 | 11/2 | 38,1 | 3 | 667000 | 22,9 | 42,7 | 127 | CG | 131,6 | 121,2 | 131,6 |
| RP1224 | 11/2 | 38,1 | 3 | 801000 | 27,5 | 42,7 | 152 | CG | 159,5 | 149,1 | 159,5 |
| RP1228 | 11/2 | 38,1 | 3 | 934000 | 32 | 42,7 | 178 | CG | 184,9 | 175 | 184,9 |
| RP1232 | 11/2 | 38,1 | 3 | 1068000 | 36,6 | 42,7 | 203 | 2CG | 210,6 | 200,7 | 210,6 |
| RP1236 | 11/2 | 38,1 | 3 | 1201000 | 39,1 | 42,7 | 229 | 2CG | 236,7 | 226,6 | 236,7 |
| RP1240 | 11/2 | 38,1 | 3 | 1334000 | 45,8 | 42,7 | 254 | 2CG | 264,7 | 254 | 264,7 |
| RP1616 | 2 | 50,8 | 3 | 712000 | 24,4 | 57,2 | 102 | CG | 110,2 | 93,2 | 110,2 |
| RP1620 | 2 | 50,8 | 3 | 890000 | 30,5 | 57,2 | 127 | CG | 135,6 | 117,3 | 135,6 |
| RP1624 | 2 | 50,8 | 3 | 1068000 | 36,6 | 57,2 | 152 | CG | 161 | 141,2 | 161 |
| RP1628 | 2 | 50,8 | 3 | 1245000 | 42,7 | 57,2 | 178 | CG | 186,4 | 165,4 | 186,4 |
| RP1632 | 2 | 50,8 | 3 | 1423000 | 48,8 | 57,2 | 203 | 2CG | 211,8 | 189,5 | 211,8 |
| RP1640 | 2 | 50,8 | 3 | 1779000 | 61 | 57,2 | 254 | 2CG | 262,6 | 237,7 | 262,6 |
| RP1648 | 2 | 50,8 | 3 | 2135000 | 73,2 | 57,2 | 305 | 2CG | 313,4 | 285,8 | 313,4 |
| RP1656 | 2 | 50,8 | 3 | 2491000 | 85,4 | 57,2 | 356 | 2CG | 370,6 | 340,1 | 370,6 |
| RP1664 | 2 | 50,8 | 3 | 2847000 | 97,6 | 57,2 | 406 | 2CG | 421,4 | 382 | 421,4 |
