Ramsey Tandkedjor standardkedjor typ RPV
Transmission
RPV kedjor och drev är högpresterande produkter som
erbjuder maximal hastighet och kraftöverföringsförmåga.
RPV är vanligtvis valet för krävande tillämpningar, särskilt
där utrymmet är begränsad och drivmedel eller hastighetskrav
överstiger kapaciteten av andra produkter.
Teknisk specifikation
- Material : stål

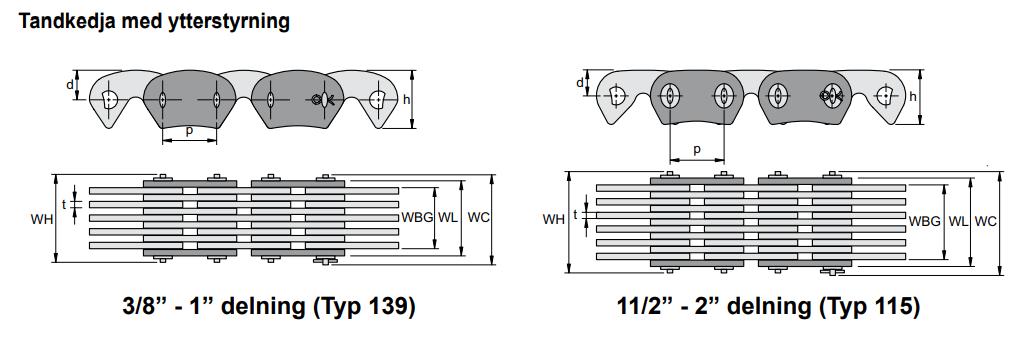

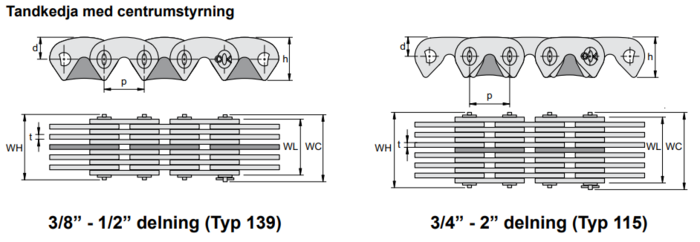

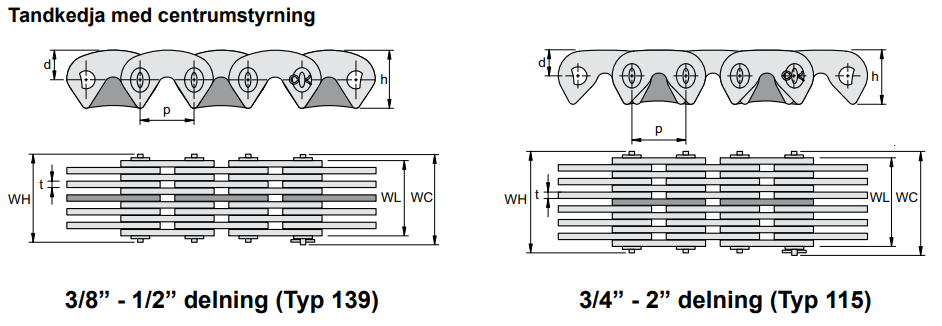

Artikelnummer | Delning P mm | Bricktjocklek s max mm | Vikt kg/m | Brickhöjd h mm | Brottsbelastning N min | Nominell bredd mm | Total bredd över bult WH | Total bredd över kopplingsbult WC | Total bredd över länkarna WL |
---|---|---|---|---|---|---|---|---|---|
RPV303 | 9,53 | 1,5 | 1 | 10,9 | 27000 | 19 | 22,9 | 26,2 | 20,6 |
RPV304 | 9,53 | 1,5 | 1,3 | 10,9 | 36000 | 25 | 29,2 | 32,5 | 26,7 |
RPV306 | 9,53 | 1,5 | 1,9 | 10,9 | 53000 | 38 | 41,9 | 45,5 | 39,4 |
RPV308 | 9,53 | 1,5 | 2,7 | 10,9 | 71000 | 51 | 54,9 | 58,2 | 52,1 |
RPV312 | 9,53 | 1,5 | 3,9 | 10,9 | 107000 | 76 | 80,3 | 83,6 | 77,5 |
RPV404 | 12,7 | 1,5 | 1,8 | 14,5 | 49000 | 25 | 29,2 | 32,5 | 26,7 |
RPV406 | 12,7 | 1,5 | 2,7 | 14,5 | 73000 | 38 | 41,9 | 45,2 | 39,4 |
RPV408 | 12,7 | 1,5 | 3,6 | 14,5 | 98000 | 51 | 54,9 | 58,2 | 52,1 |
RPV412 | 12,7 | 1,5 | 5,2 | 14,5 | 147000 | 76 | 80,3 | 83,6 | 77,5 |
RPV416 | 12,7 | 1,5 | 7 | 14,5 | 196000 | 102 | 105,7 | 109 | 102,9 |
RPV606 | 19,05 | 2 | 4,6 | 21,6 | 110000 | 38 | 45 | 48,5 | 41,4 |
RPV608 | 19,05 | 2 | 5,5 | 21,6 | 147000 | 51 | 58,7 | 62,2 | 54,4 |
RPV612 | 19,05 | 2 | 7,9 | 21,6 | 220000 | 76 | 84,1 | 87,6 | 79,8 |
RPV616 | 19,05 | 2 | 10,4 | 21,6 | 294000 | 102 | 109,5 | 113 | 105,2 |
RPV620 | 19,05 | 2 | 12,9 | 21,6 | 367000 | 127 | 134,9 | 138,4 | 130,6 |
RPV808 | 25,4 | 3 | 7,4 | 29 | 196000 | 51 | 61 | 63,8 | 56,6 |
RPV812 | 25,4 | 3 | 10,7 | 29 | 294000 | 76 | 86,4 | 89,2 | 82 |
RPV816 | 25,4 | 3 | 14,1 | 29 | 391000 | 102 | 111,8 | 114,6 | 107,4 |
RPV820 | 25,4 | 3 | 17,4 | 29 | 489000 | 127 | 137,2 | 140 | 132,8 |
RPV824 | 25,4 | 3 | 21 | 29 | 587000 | 152 | 162,6 | 165,4 | 158,2 |
RPV1212 | 38,1 | 3 | 15,5 | 41,9 | 440000 | 76 | 84,3 | 85,1 | 70,4 |
RPV1216 | 38,1 | 3 | 20,5 | 41,9 | 587000 | 102 | 109,7 | 110,5 | 95,8 |
RPV1220 | 38,1 | 3 | 25,7 | 41,9 | 734000 | 127 | 135,1 | 135,9 | 121,2 |
RPV1224 | 38,1 | 3 | 30,8 | 41,9 | 881000 | 152 | 160,5 | 161,3 | 146,6 |
RPV1616 | 50,8 | 4,1 | 27,4 | 55,6 | 783000 | 102 | 111,8 | 112,3 | 93,6 |
RPV1620 | 50,8 | 4,1 | 34,2 | 55,6 | 979000 | 127 | 137,2 | 137,7 | 119 |
RPV1624 | 50,8 | 4,1 | 41,1 | 55,6 | 1174000 | 152 | 162,6 | 163,1 | 114,4 |
RPV1632 | 50,8 | 4,1 | 54,8 | 55,6 | 1566000 | 203 | 213,4 | 213,9 | 195,2 |
RPV3-025 | 9,53 | 1,5 | 1,5 | 10,9 | 36000 | 25 | 32,5 | 33,8 | 27,2 |
RPV3-030 | 9,53 | 1,5 | 1,8 | 10,9 | 43000 | 30 | 38,6 | 40,1 | 33,5 |
RPV3-040 | 9,53 | 1,5 | 2,1 | 10,9 | 57000 | 41 | 45,2 | 46,7 | 40,1 |
RPV3-050 | 9,53 | 1,5 | 2,8 | 10,9 | 71000 | 51 | 57,7 | 59,7 | 52,6 |
RPV3-065 | 9,53 | 1,5 | 3,4 | 10,9 | 93000 | 66 | 70,1 | 72,1 | 65 |
RPV4-325 | 12,7 | 1,5 | 1,9 | 14,5 | 49000 | 25 | 33 | 35,6 | 27,7 |
RPV4-330 | 12,7 | 1,5 | 2,4 | 14,5 | 59000 | 30 | 39,1 | 41,4 | 34 |
RPV4-340 | 12,7 | 1,5 | 2,8 | 14,5 | 78000 | 41 | 46,2 | 47,8 | 40,6 |
RPV4-350 | 12,7 | 1,5 | 3,7 | 14,5 | 98000 | 51 | 58,7 | 60,2 | 53,1 |
RPV4-365 | 12,7 | 1,5 | 4,5 | 14,5 | 127000 | 66 | 70,6 | 72,4 | 66 |
RPV4-375 | 12,7 | 1,5 | 5,4 | 14,5 | 147000 | 76 | 84,6 | 86,4 | 79,2 |
RPV4-3100 | 12,7 | 1,5 | 7 | 14,5 | 191000 | 99 | 109,2 | 111,3 | 105,2 |
RPV6-535 | 19,05 | 2 | 3,9 | 21,1 | 103000 | 36 | 43,2 | 46,5 | 35,1 |
RPV6-540 | 19,05 | 2 | 4,8 | 21,1 | 117000 | 41 | 50 | 53,6 | 43,7 |
RPV6-550 | 19,05 | 2 | 5,5 | 21,1 | 147000 | 51 | 58,7 | 62 | 51,6 |
RPV6-565 | 19,05 | 2 | 7,1 | 21,1 | 191000 | 66 | 75,7 | 78,7 | 68,1 |
RPV6-585 | 19,05 | 2 | 8,9 | 21,1 | 250000 | 86 | 92,7 | 94,2 | 84,6 |
RPV6-5100 | 19,05 | 2 | 10,6 | 21,1 | 286000 | 99 | 109,2 | 111,5 | 101,1 |
RPV8-640 | 25,4 | 3 | 6 | 27,9 | 157000 | 41 | 51,1 | 54,1 | 41,7 |
RPV8-650 | 25,4 | 3 | 7,6 | 27,9 | 196000 | 51 | 61,7 | 65,3 | 54,1 |
RPV8-665 | 25,4 | 3 | 9,4 | 27,9 | 254000 | 66 | 74,7 | 78 | 67,1 |
RPV8-675 | 25,4 | 3 | 11 | 27,9 | 294000 | 76 | 87,6 | 90,7 | 79,5 |
RPV8-6100 | 25,4 | 3 | 14,4 | 27,9 | 382000 | 99 | 112,5 | 115,8 | 105,2 |
RPV8-6125 | 25,4 | 3 | 17,9 | 27,9 | 479000 | 124 | 138,2 | 141,5 | 130,6 |
RPV8-6150 | 25,4 | 3 | 21,3 | 27,9 | 577000 | 150 | 163,6 | 166,9 | 156,2 |
