Ramsey Tandkedjor standardkedjor typ SC
Produkter
SC tandkedjan och drev är tillverkade enligt ASME standard
för tandkedja.
Teknisk specifikation
- Material : stål

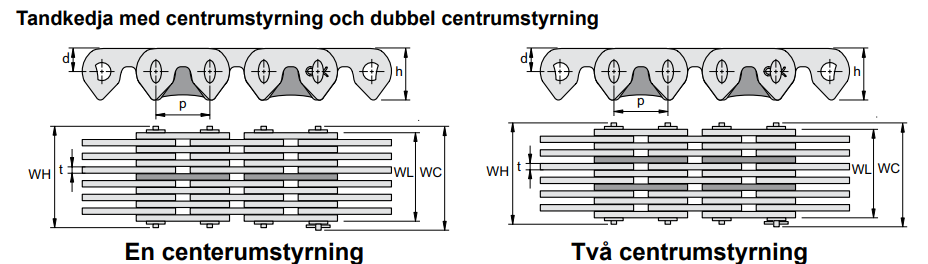

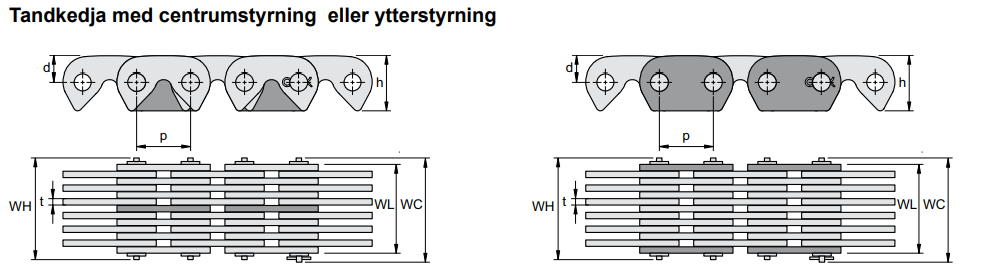

Artikelnummer | Delning P tum | Delning P mm | Bricktjocklek s max mm | Brickhöjd h mm | Nominell bredd mm | Styrningstyp WBG | Total bredd över bult WH | Total bredd över länkarna WL | Total bredd över kopplingsbult WC |
---|---|---|---|---|---|---|---|---|---|
SC302 | 3/8 | 9,53 | 1,5 | 9,4 | 13 | SG | 13,2 | 10,4 | 14,5 |
SC303 | 3/8 | 9,53 | 1,5 | 9,4 | 19 | CG | 19,6 | 16,5 | 20,8 |
SC304 | 3/8 | 9,53 | 1,5 | 9,4 | 25 | CG | 25,9 | 22,6 | 27,4 |
SC305 | 3/8 | 9,53 | 1,5 | 9,4 | 32 | CG | 32,3 | 28,7 | 33,8 |
SC306 | 3/8 | 9,53 | 1,5 | 9,4 | 38 | CG | 38,6 | 34,5 | 40,1 |
SC308 | 3/8 | 9,53 | 1,5 | 9,4 | 51 | CG | 51,3 | 46,7 | 52,8 |
SC310 | 3/8 | 9,53 | 1,5 | 9,4 | 64 | CG | 64 | 58,9 | 65,8 |
SC312 | 3/8 | 9,53 | 1,5 | 9,4 | 76 | 2CG | 76,2 | 70,9 | 78,5 |
SC316 | 3/8 | 9,53 | 1,5 | 9,4 | 102 | 2CG | 101,6 | 95 | 104,1 |
SC402 | 1/2 | 12,7 | 1,5 | 11,9 | 13 | SG | 14 | 10,7 | 16 |
SC403 | 1/2 | 12,7 | 1,5 | 11,9 | 19 | CG | 20,6 | 16,8 | 22,4 |
SC404 | 1/2 | 12,7 | 1,5 | 11,9 | 25 | CG | 26,9 | 22,9 | 28,7 |
SC405 | 1/2 | 12,7 | 1,5 | 11,9 | 32 | CG | 33,3 | 29 | 35,1 |
SC406 | 1/2 | 12,7 | 1,5 | 11,9 | 38 | CG | 39,6 | 35,3 | 41,4 |
SC408 | 1/2 | 12,7 | 1,5 | 11,9 | 51 | CG | 52,3 | 47,5 | 54,1 |
SC410 | 1/2 | 12,7 | 1,5 | 11,9 | 64 | CG | 65 | 59,7 | 66,8 |
SC412 | 1/2 | 12,7 | 1,5 | 11,9 | 76 | CG | 78 | 72,1 | 79,8 |
SC414 | 1/2 | 12,7 | 1,5 | 11,9 | 89 | CG | 90,7 | 84,3 | 92,5 |
SC416 | 1/2 | 12,7 | 1,5 | 11,9 | 102 | 2CG | 103,4 | 96,8 | 105,2 |
SC420 | 1/2 | 12,7 | 1,5 | 11,9 | 127 | 2CG | 129 | 121,2 | 130,8 |
SC424 | 1/2 | 12,7 | 1,5 | 11,9 | 152 | 2CG | 154,7 | 145,8 | 156,5 |
SC428 | 1/2 | 12,7 | 1,5 | 11,9 | 178 | 2CG | 180,1 | 170,4 | 181,9 |
SC504 | 5/8 | 15,88 | 2 | 16,5 | 25 | CG | 30,7 | 25,7 | 32,5 |
SC506 | 5/8 | 15,88 | 2 | 16,5 | 38 | CG | 39,1 | 33,8 | 40,9 |
SC508 | 5/8 | 15,88 | 2 | 16,5 | 51 | CG | 51,6 | 45,5 | 53,3 |
SC510 | 5/8 | 15,88 | 2 | 16,5 | 64 | CG | 64,3 | 57,4 | 66 |
SC512 | 5/8 | 15,88 | 2 | 16,5 | 76 | CG | 76,7 | 69,3 | 78,5 |
SC516 | 5/8 | 15,88 | 2 | 16,5 | 102 | CG | 101,9 | 93,2 | 103,6 |
SC520 | 5/8 | 15,88 | 2 | 16,5 | 127 | 2CG | 127 | 116,8 | 128,8 |
SC524 | 5/8 | 15,88 | 2 | 16,5 | 152 | 2CG | 152,1 | 140,7 | 153,9 |
SC532 | 5/8 | 15,88 | 2 | 16,5 | 203 | 2CG | 206,8 | 192 | 208,5 |
SC604 | 3/4 | 19,05 | 2 | 20,3 | 25 | CG | 31 | 25,7 | 34,3 |
SC606 | 3/4 | 19,05 | 2 | 20,3 | 38 | CG | 39,9 | 33,8 | 42,7 |
SC608 | 3/4 | 19,05 | 2 | 20,3 | 51 | CG | 52,1 | 45,5 | 55,4 |
SC610 | 3/4 | 19,05 | 2 | 20,3 | 64 | CG | 64,5 | 57,4 | 67,8 |
SC612 | 3/4 | 19,05 | 2 | 20,3 | 76 | CG | 77,2 | 69,3 | 80,5 |
SC616 | 3/4 | 19,05 | 2 | 20,3 | 102 | CG | 102,4 | 93 | 105,7 |
SC620 | 3/4 | 19,05 | 2 | 20,3 | 127 | CG | 127,5 | 116,8 | 130,8 |
SC624 | 3/4 | 19,05 | 2 | 20,3 | 152 | CG | 152,7 | 140,7 | 156 |
SC628 | 3/4 | 19,05 | 2 | 20,3 | 178 | 2CG | 181,9 | 168,4 | 185,2 |
SC632 | 3/4 | 19,05 | 2 | 20,3 | 203 | 2CG | 207 | 192 | 210,3 |
SC808 | 1 | 25,4 | 3 | 24,9 | 51 | CG | 52,3 | 45,2 | 55,1 |
SC812 | 1 | 25,4 | 3 | 24,9 | 76 | CG | 77,5 | 69,1 | 80,5 |
SC816 | 1 | 25,4 | 3 | 24,9 | 102 | CG | 102,6 | 93,2 | 105,7 |
SC820 | 1 | 25,4 | 3 | 24,9 | 127 | CG | 127,8 | 117,3 | 130,8 |
SC824 | 1 | 25,4 | 3 | 24,9 | 152 | CG | 153,7 | 141,2 | 156,5 |
SC828 | 1 | 25,4 | 3 | 24,9 | 178 | 2CG | 178,8 | 165,4 | 181,9 |
SC832 | 1 | 25,4 | 3 | 24,9 | 203 | 2CG | 204,2 | 189,5 | 207,3 |
SC836 | 1 | 25,4 | 3 | 24,9 | 229 | 2CG | 229,4 | 213,6 | 232,4 |
SC840 | 1 | 25,4 | 3 | 24,9 | 254 | 2CG | 254,8 | 237,7 | 257,8 |
SC848 | 1 | 25,4 | 3 | 24,9 | 305 | 2CG | 305,3 | 285,8 | 308,4 |
SC1212 | 11/2 | 38,1 | 3 | 38,1 | 76 | CG | 84,8 | 69,1 | 84,8 |
SC1216 | 11/2 | 38,1 | 3 | 38,1 | 102 | CG | 110,2 | 93,2 | 110,2 |
SC1220 | 11/2 | 38,1 | 3 | 38,1 | 127 | CG | 135,6 | 117,3 | 135,6 |
SC1224 | 11/2 | 38,1 | 3 | 38,1 | 152 | CG | 161 | 141,2 | 161 |
SC1228 | 11/2 | 38,1 | 3 | 38,1 | 178 | CG | 186,4 | 165,4 | 186,4 |
SC1232 | 11/2 | 38,1 | 3 | 38,1 | 203 | 2CG | 211,8 | 189,5 | 211,8 |
SC1236 | 11/2 | 38,1 | 3 | 38,1 | 229 | 2CG | 237,2 | 213,6 | 237,2 |
SC1240 | 11/2 | 38,1 | 3 | 38,1 | 254 | 2CG | 262,6 | 237,7 | 262,6 |
SC1248 | 11/2 | 38,1 | 3 | 38,1 | 305 | 2CG | 313,4 | 285,8 | 313,4 |
SC1256 | 11/2 | 38,1 | 3 | 38,1 | 356 | 2CG | 370,6 | 340,1 | 370,6 |
SC1264 | 11/2 | 38,1 | 3 | 38,1 | 406 | 2CG | 421,4 | 388,1 | 421,4 |
DSG302 | 3/8 | 9,53 | 1,5 | 9,4 | 13 | - | 14,7 | 12,2 | 16 |
DSG303 | 3/8 | 9,53 | 1,5 | 9,4 | 19 | - | 21,3 | 18 | 22,6 |
DSG304 | 3/8 | 9,53 | 1,5 | 9,4 | 25 | - | 27,7 | 24,1 | 29,2 |
DSG305 | 3/8 | 9,53 | 1,5 | 9,4 | 32 | - | 34 | 30,2 | 35,6 |
DSG306 | 3/8 | 9,53 | 1,5 | 9,4 | 38 | - | 40,4 | 36,3 | 41,9 |
DSG308 | 3/8 | 9,53 | 1,5 | 9,4 | 51 | - | 53,1 | 48,3 | 54,6 |
DSG310 | 3/8 | 9,53 | 1,5 | 9,4 | 64 | - | 65,5 | 60,5 | 67,3 |
DSG312 | 3/8 | 9,53 | 1,5 | 9,4 | 76 | - | 78,5 | 72,6 | 80,3 |
DSG316 | 3/8 | 9,53 | 1,5 | 9,4 | 102 | - | 104,1 | 96,8 | 105,7 |
DSG402 | 1/2 | 12,7 | 1,5 | 11,9 | 13 | - | 15,7 | 12,2 | 17,3 |
DSG403 | 1/2 | 12,7 | 1,5 | 11,9 | 19 | - | 22,1 | 18,5 | 23,9 |
DSG404 | 1/2 | 12,7 | 1,5 | 11,9 | 25 | - | 28,4 | 24,6 | 30,2 |
DSG405 | 1/2 | 12,7 | 1,5 | 11,9 | 32 | - | 35,1 | 30,7 | 36,8 |
DSG406 | 1/2 | 12,7 | 1,5 | 11,9 | 38 | - | 41,4 | 36,8 | 43,2 |
DSG408 | 1/2 | 12,7 | 1,5 | 11,9 | 51 | - | 53,8 | 49,3 | 55,6 |
DSG410 | 1/2 | 12,7 | 1,5 | 11,9 | 64 | - | 66,8 | 61,5 | 68,3 |
DSG412 | 1/2 | 12,7 | 1,5 | 11,9 | 76 | - | 79,5 | 73,7 | 81,3 |
DSG416 | 1/2 | 12,7 | 1,5 | 11,9 | 102 | - | 105,2 | 92,2 | 106,9 |
DSG504 | 5/8 | 15,88 | 2 | 16,5 | 25 | - | 30,7 | 25,7 | 32,5 |
DSG506 | 5/8 | 15,88 | 2 | 16,5 | 38 | - | 43,2 | 37,6 | 45 |
DSG508 | 5/8 | 15,88 | 2 | 16,5 | 51 | - | 57,9 | 51,6 | 59,7 |
DSG510 | 5/8 | 15,88 | 2 | 16,5 | 64 | - | 70,4 | 63,5 | 72,1 |
DSG512 | 5/8 | 15,88 | 2 | 16,5 | 76 | - | 83,1 | 75,2 | 84,8 |
DSG514 | 5/8 | 15,88 | 2 | 16,5 | 89 | - | 95,5 | 87,1 | 97,3 |
DSG516 | 5/8 | 15,88 | 2 | 16,5 | 102 | - | 110,2 | 101,1 | 112 |
DSG520 | 5/8 | 15,88 | 2 | 16,5 | 127 | - | 135,4 | 124,7 | 137,2 |
DSG606 | 3/4 | 19,05 | 2 | 20,3 | 38 | - | 39,4 | 33,8 | 42,7 |
DSG608 | 3/4 | 19,05 | 2 | 20,3 | 51 | - | 52,1 | 45,5 | 55,4 |
DSG610 | 3/4 | 19,05 | 2 | 20,3 | 64 | - | 64,5 | 57,4 | 67,8 |
DSG612 | 3/4 | 19,05 | 2 | 20,3 | 76 | - | 77,2 | 69,3 | 80,5 |
DSG614 | 3/4 | 19,05 | 2 | 20,3 | 89 | - | 89,7 | 81,3 | 93 |
DSG616 | 3/4 | 19,05 | 2 | 20,3 | 102 | - | 102,4 | 93,2 | 105,7 |
DSG620 | 3/4 | 19,05 | 2 | 20,3 | 127 | - | 127,5 | 116,8 | 130,8 |
DSG624 | 3/4 | 19,05 | 2 | 20,3 | 152 | - | 152,7 | 140,7 | 156 |
DSG628 | 3/4 | 19,05 | 2 | 20,3 | 178 | - | 181,9 | 168,4 | 185,2 |
DSG808 | 1 | 25,4 | 3 | 24,8 | 51 | - | 55,4 | 48,3 | 58,4 |
DSG810 | 1 | 25,4 | 3 | 24,8 | 64 | - | 68,1 | 60,2 | 70,9 |
DSG812 | 1 | 25,4 | 3 | 24,8 | 76 | - | 80,5 | 72,1 | 83,6 |
DSG816 | 1 | 25,4 | 3 | 24,8 | 102 | - | 109 | 99,3 | 112 |
DSG820 | 1 | 25,4 | 3 | 24,8 | 127 | - | 134,1 | 123,4 | 137,2 |
DSG824 | 1 | 25,4 | 3 | 24,8 | 152 | - | 160 | 147,6 | 162,8 |
DSG828 | 1 | 25,4 | 3 | 24,8 | 178 | - | 188,5 | 174,5 | 191,3 |
DSG832 | 1 | 25,4 | 3 | 24,8 | 203 | - | 213,6 | 198,6 | 216,7 |
SC0305 | 3/16 | 4,76 | 0,8 | 5,1 | 4 | SG | 5,6 | 4,1 | 5,6 |
SC0307 | 3/16 | 4,76 | 0,8 | 5,1 | 6 | SG | 6,9 | 5,6 | 6,9 |
SC0309 | 3/16 | 4,76 | 0,8 | 5,1 | 7 | SG | 8,6 | 7,1 | 8,6 |
SC0311 | 3/16 | 4,76 | 0,8 | 5,1 | 9 | SG | 10,2 | 8,9 | 10,2 |
SC0315 | 3/16 | 4,76 | 0,8 | 5,1 | 12 | SG | 13,5 | 12,2 | 13,5 |
SC0315A | 3/16 | 4,76 | 0,8 | 5,1 | 12 | CG | 13,5 | 12,2 | 13,5 |
SC0319 | 3/16 | 4,76 | 0,8 | 5,1 | 15 | CG | 16,5 | 15,5 | 16,5 |
SC0319A | 3/16 | 4,76 | 0,8 | 5,1 | 15 | SG | 16,5 | 15,5 | 16,5 |
SC0325 | 3/16 | 4,76 | 0,8 | 5,1 | 20 | CG | 21,8 | 20,6 | 21,8 |
SC0325A | 3/16 | 4,76 | 0,8 | 5,1 | 20 | SG | 21,8 | 20,6 | 21,8 |
SC0331 | 3/16 | 4,76 | 0,8 | 5,1 | 20 | CG | 26,2 | 24,9 | 26,2 |
