Rexnord elevatorkedja
Kedjor

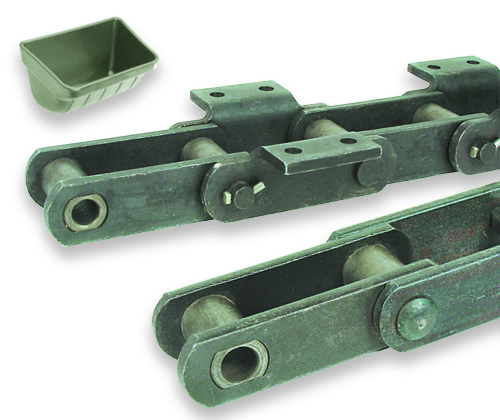

Elevatorkedjor från Rexnord. Passar till tunga transportörer.
Teknisk specifikation
- Material : Stål

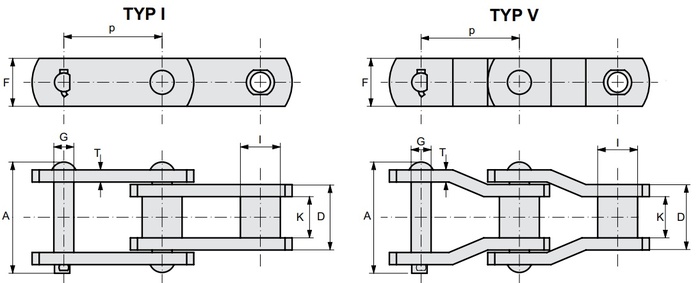

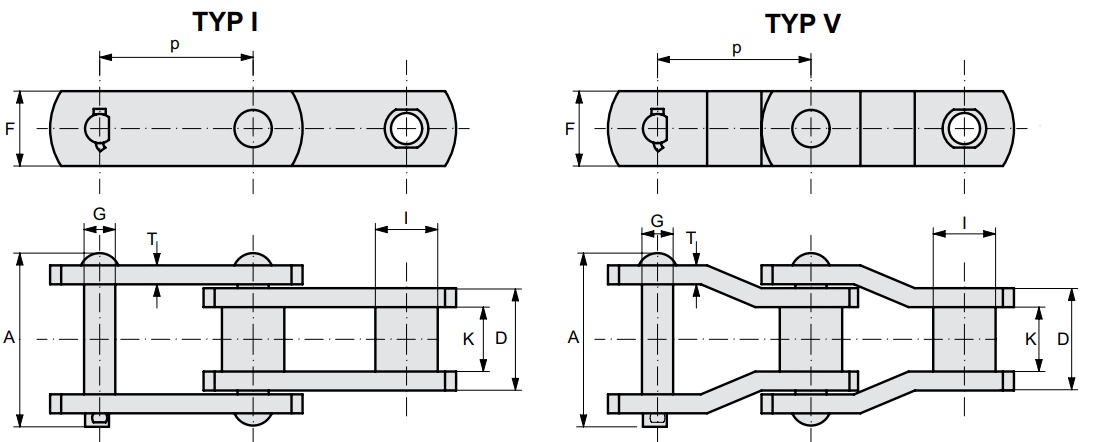

| Artikelnummer | Delning P tum | Delning P mm | Vikt kg/m | Brottsbelastning N | A mm | Invändig bredd K mm | T mm | F mm | Bultdiameter G mm | D mm | Hylsdiameter I mm | Tillåten arbetsbelastning N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S188 | 2.609 | 66,27 | 5,7 | 102400 | 68,33 | 26,92 | 6,35 | 28,7 | 12,7 | 3962 | 22,35 | 12193 |
| S131 | 3.075 | 78,11 | 11 | 160200 | 88,14 | 32,51 | 9,65 | 38,1 | 16 | 5156 | 31,75 | 19803 |
| SBS1972 | 3.075 | 78,11 | 13,4 | 227000 | 89,15 | 37,34 | 9,65 | 44,45 | 16 | 5639 | 31,75 | 21583 |
| 1535 | 3.075 | 78,11 | 13 | 222500 | 90,93 | 30,48 | 9,65 | 44,45 | 19,05 | 5080 | 31,75 | 23363 |
| 2823 | 4.000 | 101,6 | 4,8 | 93500 | 75,69 | 33,27 | 6,35 | 28,7 | 12,7 | 4597 | 19,81 | 14107 |
| SR825 | 4.000 | 101,6 | 13 | 244800 | 99,31 | 39,62 | 9,65 | 50,8 | 19,05 | 5867 | 29,46 | 26700 |
| S102B | 4.000 | 101,6 | 10,3 | 160200 | 109,47 | 54,1 | 9,65 | 38,1 | 16 | 7315 | 25,4 | 28035 |
| S823 | 4.000 | 101,6 | 7,7 | 97900 | 78,23 | 36,07 | 6,35 | 31,75 | 12,7 | 5004 | 19,81 | 15353 |
| S102-1/2 | 4.040 | 102,62 | 14 | 213600 | 116,84 | 57,15 | 9,65 | 44,45 | 19,05 | 7620 | 35,05 | 34710 |
| ES111 | 4.760 | 120,9 | 15,2 | 213600 | 126,24 | 66,8 | 9,65 | 50,8 | 19,05 | 8585 | 36,58 | 39383 |
| ES111Sp[ | 4.760 | 120,9 | 13,1 | 213600 | 126,24 | 66,8 | 9,65 | 50,8 | 19,05 | 8585 | 36,58 | 39383 |
| SR830 | 6.000 | 152,4 | 11,2 | 222500 | 99,31 | 39,62 | 9,91 | 50,8 | 19,05 | 5867 | 29,46 | 26700 |
| S110 | 6.000 | 152,4 | 9,4 | 160200 | 109,47 | 54,1 | 9,65 | 38,1 | 16 | 7315 | 31,75 | 28035 |
| ES833 | 6.000 | 152,4 | 13,9 | 213600 | 126,24 | 66,8 | 9,65 | 50,8 | 19,05 | 8585 | 36,58 | 39383 |
| SR844 | 6.000 | 152,4 | 15,5 | 231400 | 136,35 | 63,5 | 12,7 | 50,8 | 19,05 | 8890 | 29,46 | 40050 |
| 6826 | 6.000 | 152,4 | 17,9 | 302600 | 127,76 | 58,67 | 9,65 | 63,5 | 22,35 | 7950 | 38,1 | 42720 |
| RS856 | 6.000 | 152,4 | 24,6 | 364900 | 154,69 | 76,2 | 12,7 | 63,5 | 25,4 | 10160 | 44,45 | 62300 |
| ER956[2] | 6.000 | 152,4 | 24,7 | 431700 | 154,69 | 74,93 | 12,7 | 76,2 | 25,4 | 10160 | 44,45 | 62300 |
| ER857[2] | 6.000 | 152,4 | 31,3 | 431700 | 154,69 | 76,2 | 12,7 | 82,55 | 25,4 | 10160 | 44,45 | 62300 |
| ER958 | 6.000 | 152,4 | 31,3 | 431700 | 154,69 | 76,2 | 14,22 | 82,55 | 28,7 | 10490 | 50,8 | 72535 |
| RO850 | 6.000 | 152,4 | 35 | 569600 | 146,3 | 57,15 | 16 | 76,2 | 33,27 | 8890 | 50,8 | 71200 |
| SX877 | 6.000 | 152,4 | 48,9 | 672000 | 162,05 | 69,85 | 16 | 88,9 | 35,05 | 10160 | 63,5 | 84550 |
| ER859[2] | 6.000 | 152,4 | 50,7 | 689800 | 182,63 | 95,25 | 16 | 101,6 | 31,75 | 12700 | 60,45 | 97900 |
| 8755 | 6.000 | 152,4 | 83,4 | 1446300 | 200,41 | 81,03 | 22,35 | 114,3 | 44,45 | 12700 | 74,68 | 136170 |
| 2844 | 6.010 | 152,65 | 14,9 | 195800 | 122,94 | 63,5 | 9,65 | 50,8 | 19,05 | 8255 | 30,23 | 37825 |
| SX150 | 6.050 | 153,67 | 24,7 | 378300 | 162,56 | 84,07 | 12,7 | 63,5 | 25,4 | 10947 | 44,45 | 66750 |
| SXA150[ | 6.050 | 153,67 | 24,7 | 364900 | 238 | 84,07 | 12,7 | 63,5 | 25,4 | 10947 | 44,45 | 66750 |
| SX175 | 6.050 | 153,67 | 36,5 | 507300 | 165,86 | 81,03 | 16 | 76,2 | 30,23 | 11278 | 50,8 | 82325 |
| ER864[2] | 7.000 | 177,8 | 49,2 | 689800 | 182,63 | 95,25 | 16 | 101,6 | 31,75 | 12700 | 60,45 | 97900 |
| ER984 | 7.000 | 177,8 | 49,2 | 689800 | 196,6 | 95,25 | 15,75 | 101,6 | 34,92 | 12700 | 63,5 | 106800 |
| SX886 | 7.000 | 177,8 | 62,6 | 1134800 | 171,45 | 69,85 | 19,05 | 101,6 | 41,4 | 10795 | 66,8 | 106800 |
