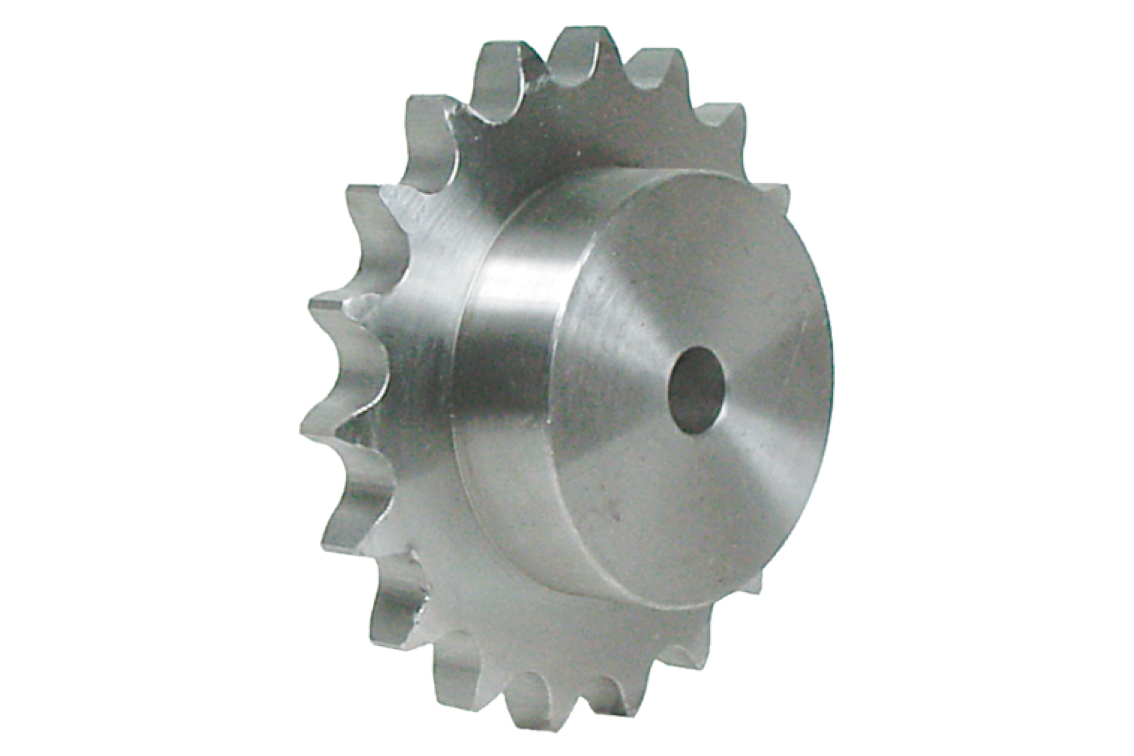

Kedjehjul med nav för kedja 06B-1 - stål
Transmission
Kedjehjul för rullkedja -simplex.
Kan även levereras med induktionshärdade tänder.
Kan även levereras i rostfritt material.
Teknisk specifikation
- Material : Stål
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
106-42
106-42
106-46
106-46
106-50
106-50
106-57
106-57
106-76
106-76
106-95
106-95
106-8
106-8
106-9
106-9
106-10
106-10
106-11
106-11
106-12
106-12
106-13
106-13
106-14
106-14
106-15
106-15
106-16
106-16
106-17
106-17
106-18
106-18
106-19
106-19
106-20
106-20
106-21
106-21
106-22
106-22
106-23
106-23
106-24
106-24
106-25
106-25
106-26
106-26
106-27
106-27
106-28
106-28
106-29
106-29
106-30
106-30
106-31
106-31
106-32
106-32
106-33
106-33
106-34
106-34
106-35
106-35
106-36
106-36
106-37
106-37
106-38
106-38
106-39
106-39
106-40
106-40

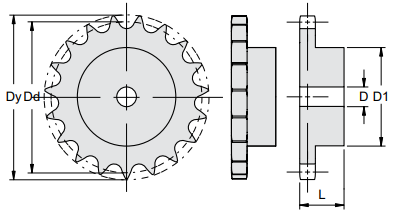

Artikelnummer | Antal tänder Z | Dy Ø mm | Dd Ø mm | Produktnummer | D1 mm | Axelhål D förborrat mm | Axelhål max mm | Nav L mm | Vikt kg |
---|---|---|---|---|---|---|---|---|---|
106-42 | 42 | 132,1 | 127,46 | 106-42 | 78 | 16 | 47 | 35 | 1,56 |
106-46 | 46 | 144,2 | 139,58 | 106-46 | 78 | 16 | 47 | 35 | 1,67 |
106-50 | 50 | 156,3 | 151,69 | 106-50 | 78 | 20 | 47 | 35 | 1,8 |
106-57 | 57 | 177,5 | 172,91 | 106-57 | 78 | 20 | 47 | 35 | 1,96 |
106-76 | 76 | 235,1 | 230,49 | 106-76 | 78 | 20 | 47 | 35 | 2,67 |
106-95 | 95 | 292,7 | 88,08 | 106-95 | 88 | 25 | 53 | 40 | 4,06 |
106-8 | 8 | 28,6 | 24,89 | 106-8 | 15 | 8 | 9 | 20 | 0,03 |
106-9 | 9 | 31,5 | 27,85 | 106-9 | 18 | 8 | 11 | 20 | 0,04 |
106-10 | 10 | 34,5 | 30,82 | 106-10 | 20 | 8 | 12 | 20 | 0,05 |
106-11 | 11 | 37,5 | 33,8 | 106-11 | 22 | 8 | 13 | 25 | 0,08 |
106-12 | 12 | 40,5 | 36,8 | 106-12 | 25 | 8 | 15 | 25 | 0,1 |
106-13 | 13 | 43,5 | 39,8 | 106-13 | 28 | 8 | 17 | 25 | 0,13 |
106-14 | 14 | 46,5 | 42,8 | 106-14 | 31 | 8 | 19 | 25 | 0,16 |
106-15 | 15 | 49,5 | 45,81 | 106-15 | 34 | 8 | 20 | 25 | 0,19 |
106-16 | 16 | 51,8 | 48,82 | 106-16 | 37 | 10 | 22 | 28 | 0,24 |
106-17 | 17 | 55,5 | 51,83 | 106-17 | 40 | 10 | 24 | 28 | 0,28 |
106-18 | 18 | 58,6 | 54,85 | 106-18 | 43 | 10 | 26 | 28 | 0,33 |
106-19 | 19 | 61,6 | 57,87 | 106-19 | 45 | 10 | 27 | 28 | 0,36 |
106-20 | 20 | 64,6 | 60,89 | 106-20 | 46 | 10 | 28 | 28 | 0,39 |
106-21 | 21 | 67,6 | 63,91 | 106-21 | 48 | 12 | 29 | 28 | 0,42 |
106-22 | 22 | 70,6 | 66,93 | 106-22 | 50 | 12 | 30 | 28 | 0,46 |
106-23 | 23 | 73,7 | 69,95 | 106-23 | 52 | 12 | 31 | 28 | 0,5 |
106-24 | 24 | 76,7 | 72,97 | 106-24 | 54 | 12 | 32 | 28 | 0,54 |
106-25 | 25 | 79,7 | 76 | 106-25 | 57 | 12 | 34 | 28 | 0,6 |
106-26 | 26 | 82,7 | 79,02 | 106-26 | 60 | 12 | 36 | 28 | 0,66 |
106-27 | 27 | 85,7 | 82,04 | 106-27 | 60 | 12 | 36 | 28 | 0,67 |
106-28 | 28 | 88,8 | 85,07 | 106-28 | 60 | 12 | 36 | 28 | 0,69 |
106-29 | 29 | 91,8 | 88,09 | 106-29 | 60 | 12 | 36 | 28 | 0,7 |
106-30 | 30 | 94,8 | 91,12 | 106-30 | 60 | 12 | 36 | 30 | 0,72 |
106-31 | 31 | 97,9 | 94,15 | 106-31 | 65 | 14 | 39 | 30 | 0,87 |
106-32 | 32 | 100,9 | 97,17 | 106-32 | 65 | 14 | 39 | 30 | 0,89 |
106-33 | 33 | 103,9 | 100,2 | 106-33 | 65 | 14 | 39 | 30 | 0,91 |
106-34 | 34 | 106,9 | 103,23 | 106-34 | 65 | 14 | 39 | 30 | 0,92 |
106-35 | 35 | 110 | 106,26 | 106-35 | 65 | 14 | 39 | 30 | 0,95 |
106-36 | 36 | 113 | 109,29 | 106-36 | 70 | 16 | 42 | 30 | 1,05 |
106-37 | 37 | 116 | 112,32 | 106-37 | 70 | 16 | 42 | 30 | 1,09 |
106-38 | 38 | 119 | 115,34 | 106-38 | 70 | 16 | 42 | 30 | 1,1 |
106-39 | 39 | 122,1 | 118,37 | 106-39 | 70 | 16 | 42 | 30 | 1,12 |
106-40 | 40 | 125,1 | 121,4 | 106-40 | 70 | 16 | 42 | 30 | 1,14 |
106-45 | 45 | 141,1 | 136,54 | 106-45 | 78 | 16 | 47 | 35 | 1,66 |
106-48 | 48 | 150,2 | 145,64 | 106-48 | 78 | 16 | 47 | 35 | 1,75 |
106-55 | 55 | 171,4 | 166,85 | 106-55 | 78 | 20 | 47 | 35 | 1,89 |
106-60 | 60 | 186,6 | 181,99 | 106-60 | 78 | 20 | 47 | 35 | 2,03 |
