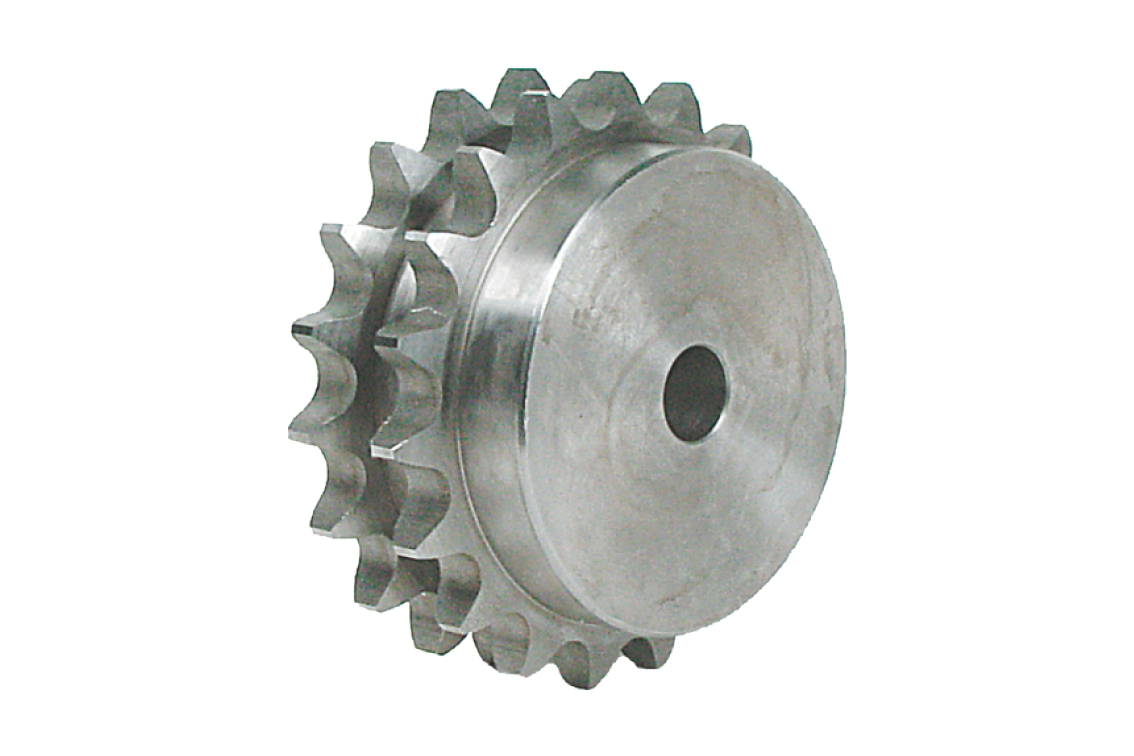

Kedjehjul med nav för kedja 06B-2 - stål
Kedjehjul
Kedjehjul för rullkedja - duplex
Teknisk specifikation
- Material : Stål
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
206-57
206-57
206-76
206-76
206-95
206-95
206-9
206-9
206-10
206-10
206-11
206-11
206-12
206-12
206-13
206-13
206-14
206-14
206-15
206-15
206-16
206-16
206-17
206-17
206-18
206-18
206-19
206-19
206-20
206-20
206-21
206-21
206-22
206-22
206-23
206-23
206-24
206-24
206-25
206-25
206-26
206-26
206-27
206-27
206-28
206-28
206-29
206-29
206-30
206-30
206-31
206-31
206-32
206-32
206-33
206-33
206-34
206-34
206-35
206-35
206-36
206-36
206-37
206-37
206-38
206-38
206-39
206-39
206-40
206-40

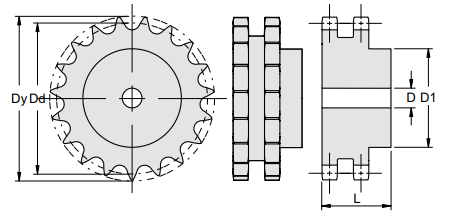

| Artikelnummer | Antal tänder Z | Dy Ø mm | Dd Ø mm | Produktnummer | D1 mm | Axelhål D förborrat mm | Axelhål max mm | Nav L mm | Vikt kg |
|---|---|---|---|---|---|---|---|---|---|
| 206-57 | 57 | 177,5 | 172,91 | 206-57 | 88 | 20 | 53 | 50 | 4,16 |
| 206-76 | 76 | 235,1 | 230,49 | 206-76 | 88 | 25 | 53 | 50 | 6,23 |
| 206-95 | 95 | 292,7 | 88,08 | 206-95 | 108 | 25 | 65 | 50 | 9,76 |
| 206-9 | 9 | 31,5 | 27,85 | 206-9 | 18 | 8 | 11 | 25 | 0,05 |
| 206-10 | 10 | 34,5 | 30,82 | 206-10 | 20 | 8 | 12 | 25 | 0,07 |
| 206-11 | 11 | 37,5 | 33,8 | 206-11 | 22 | 10 | 13 | 30 | 0,1 |
| 206-12 | 12 | 40,5 | 36,8 | 206-12 | 25 | 10 | 15 | 30 | 0,13 |
| 206-13 | 13 | 43,5 | 39,8 | 206-13 | 28 | 10 | 17 | 30 | 0,16 |
| 206-14 | 14 | 46,5 | 42,8 | 206-14 | 31 | 10 | 19 | 30 | 0,2 |
| 206-15 | 15 | 49,5 | 45,81 | 206-15 | 34 | 10 | 20 | 30 | 0,24 |
| 206-16 | 16 | 51,8 | 48,82 | 206-16 | 37 | 12 | 22 | 30 | 0,27 |
| 206-17 | 17 | 55,5 | 51,83 | 206-17 | 40 | 12 | 24 | 30 | 0,32 |
| 206-18 | 18 | 58,6 | 54,85 | 206-18 | 43 | 12 | 26 | 30 | 0,38 |
| 206-19 | 19 | 61,6 | 57,87 | 206-19 | 46 | 12 | 28 | 30 | 0,42 |
| 206-20 | 20 | 64,6 | 60,89 | 206-20 | 49 | 12 | 29 | 30 | 0,48 |
| 206-21 | 21 | 67,6 | 63,91 | 206-21 | 52 | 16 | 31 | 30 | 0,52 |
| 206-22 | 22 | 70,6 | 66,93 | 206-22 | 55 | 16 | 33 | 30 | 0,58 |
| 206-23 | 23 | 73,7 | 69,95 | 206-23 | 58 | 16 | 35 | 30 | 0,64 |
| 206-24 | 24 | 76,7 | 72,97 | 206-24 | 61 | 16 | 37 | 30 | 0,71 |
| 206-25 | 25 | 79,7 | 76 | 206-25 | 64 | 16 | 38 | 30 | 0,79 |
| 206-26 | 26 | 82,7 | 79,02 | 206-26 | 67 | 16 | 40 | 30 | 0,87 |
| 206-27 | 27 | 85,7 | 82,04 | 206-27 | 70 | 16 | 42 | 30 | 0,94 |
| 206-28 | 28 | 88,8 | 85,07 | 206-28 | 73 | 16 | 44 | 30 | 1,03 |
| 206-29 | 29 | 91,8 | 88,09 | 206-29 | 76 | 16 | 46 | 30 | 1,11 |
| 206-30 | 30 | 94,8 | 91,12 | 206-30 | 79 | 16 | 47 | 30 | 1,2 |
| 206-31 | 31 | 97,9 | 94,15 | 206-31 | 80 | 16 | 48 | 30 | 1,27 |
| 206-32 | 32 | 100,9 | 97,17 | 206-32 | 80 | 16 | 48 | 30 | 1,32 |
| 206-33 | 33 | 103,9 | 100,2 | 206-33 | 80 | 16 | 48 | 30 | 1,37 |
| 206-34 | 34 | 106,9 | 103,23 | 206-34 | 80 | 16 | 48 | 30 | 1,43 |
| 206-35 | 35 | 110 | 106,26 | 206-35 | 80 | 16 | 48 | 30 | 1,49 |
| 206-36 | 36 | 113 | 109,29 | 206-36 | 90 | 16 | 54 | 30 | 1,7 |
| 206-37 | 37 | 116 | 112,32 | 206-37 | 90 | 16 | 54 | 30 | 1,76 |
| 206-38 | 38 | 119 | 115,34 | 206-38 | 90 | 16 | 54 | 30 | 1,81 |
| 206-39 | 39 | 122,1 | 118,37 | 206-39 | 90 | 16 | 54 | 30 | 1,88 |
| 206-40 | 40 | 125,1 | 121,4 | 206-40 | 90 | 16 | 54 | 30 | 1,95 |
| 206-42 | 42 | 132,1 | 127,46 | 206-42 | 88 | 20 | 53 | 50 | 2,44 |
| 206-45 | 45 | 141,1 | 136,54 | 206-45 | 88 | 20 | 53 | 50 | 3,15 |
| 206-48 | 48 | 150,2 | 145,64 | 206-48 | 88 | 20 | 53 | 50 | 3,43 |
| 206-50 | 50 | 156,3 | 151,69 | 206-50 | 88 | 20 | 53 | 50 | 3,53 |
| 206-60 | 60 | 186,6 | 181,99 | 206-60 | 88 | 20 | 53 | 50 | 4,45 |
| 206-8 | 8 | 28,6 | 24,89 | 206-8 | 15 | 8 | 9 | 25 | 0,04 |
