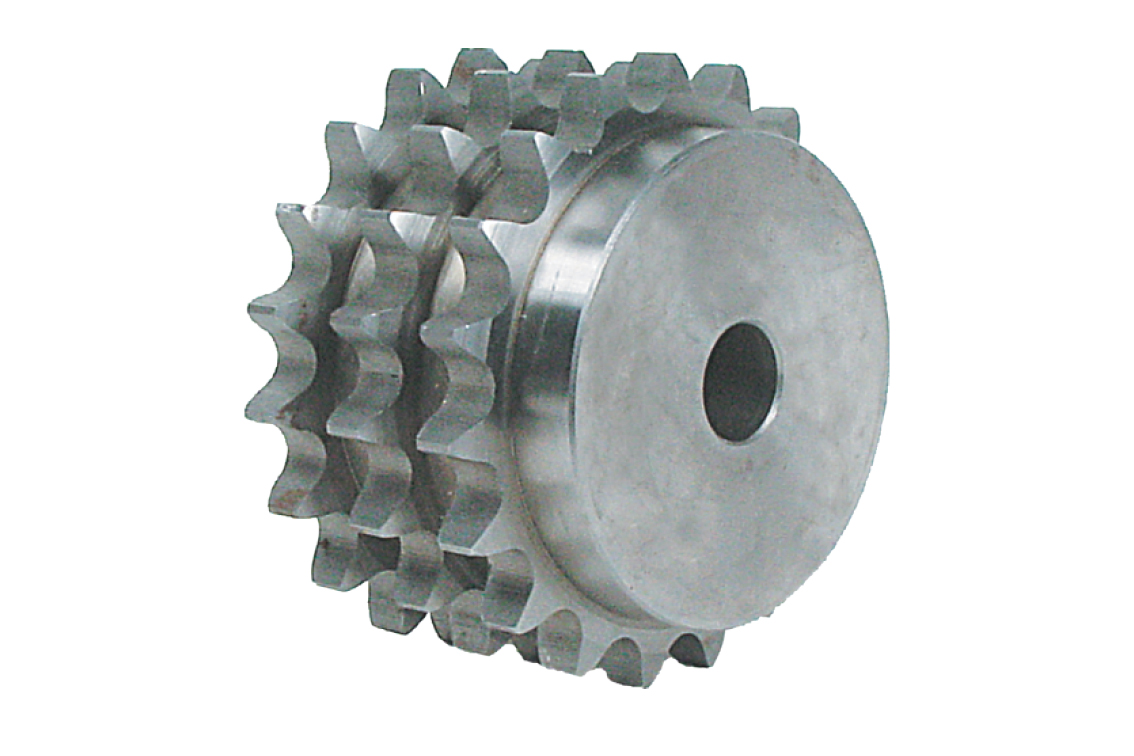

Kedjehjul med nav för kedja 06B-3 - stål
Kedjehjul
Kedjehjul för rullkedja - triplex

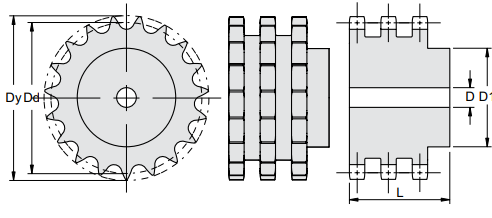

Teknisk specifikation
- Material : Stål
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
306-57
306-57
306-76
306-76
306-95
306-95
306-9
306-9
306-10
306-10
306-11
306-11
306-12
306-12
306-13
306-13
306-14
306-14
306-15
306-15
306-16
306-16
306-17
306-17
306-18
306-18
306-19
306-19
306-20
306-20
306-21
306-21
306-22
306-22
306-23
306-23
306-24
306-24
306-25
306-25
306-26
306-26
306-27
306-27
306-28
306-28
306-29
306-29
306-30
306-30
306-31
306-31
306-32
306-32
306-33
306-33
306-34
306-34
306-35
306-35
306-36
306-36
306-37
306-37
306-38
306-38
306-39
306-39
306-40
306-40
| Artikelnummer | Antal tänder Z | Dy Ø mm | Dd Ø mm | Produktnummer | D1 mm | Axelhål D förborrat mm | Axelhål max mm | Nav L mm | Vikt kg |
|---|---|---|---|---|---|---|---|---|---|
| 306-57 | 57 | 177,5 | 172,91 | 306-57 | 88 | 25 | 53 | 60 | 5,8 |
| 306-76 | 76 | 235,1 | 230,49 | 306-76 | 88 | 25 | 53 | 60 | 9,26 |
| 306-95 | 95 | 292,7 | 88,08 | 306-95 | 120 | 25 | 96 | 60 | 15,18 |
| 306-9 | 9 | 31,5 | 27,85 | 306-9 | 18 | 8 | 11 | 32 | 0,07 |
| 306-10 | 10 | 34,5 | 30,82 | 306-10 | 20 | 10 | 12 | 32 | 0,09 |
| 306-11 | 11 | 37,5 | 33,8 | 306-11 | 22 | 12 | 13 | 35 | 0,11 |
| 306-12 | 12 | 40,5 | 36,8 | 306-12 | 25 | 12 | 15 | 35 | 0,15 |
| 306-13 | 13 | 43,5 | 39,8 | 306-13 | 28 | 12 | 17 | 35 | 0,19 |
| 306-14 | 14 | 46,5 | 42,8 | 306-14 | 31 | 12 | 19 | 35 | 0,23 |
| 306-15 | 15 | 49,5 | 45,81 | 306-15 | 34 | 12 | 20 | 35 | 0,28 |
| 306-16 | 16 | 51,8 | 48,82 | 306-16 | 37 | 12 | 22 | 35 | 0,33 |
| 306-17 | 17 | 55,5 | 51,83 | 306-17 | 40 | 12 | 24 | 35 | 0,39 |
| 306-18 | 18 | 58,6 | 54,85 | 306-18 | 43 | 12 | 26 | 35 | 0,45 |
| 306-19 | 19 | 61,6 | 57,87 | 306-19 | 46 | 12 | 28 | 35 | 0,51 |
| 306-20 | 20 | 64,6 | 60,89 | 306-20 | 49 | 12 | 29 | 35 | 0,58 |
| 306-21 | 21 | 67,6 | 63,91 | 306-21 | 52 | 16 | 31 | 40 | 0,7 |
| 306-22 | 22 | 70,6 | 66,93 | 306-22 | 55 | 16 | 33 | 40 | 0,78 |
| 306-23 | 23 | 73,7 | 69,95 | 306-23 | 58 | 16 | 35 | 40 | 0,87 |
| 306-24 | 24 | 76,7 | 72,97 | 306-24 | 61 | 16 | 37 | 40 | 0,97 |
| 306-25 | 25 | 79,7 | 76 | 306-25 | 64 | 16 | 39 | 40 | 1,06 |
| 306-26 | 26 | 82,7 | 79,02 | 306-26 | 67 | 16 | 40 | 40 | 1,17 |
| 306-27 | 27 | 85,7 | 82,04 | 306-27 | 70 | 16 | 42 | 40 | 1,27 |
| 306-28 | 28 | 88,8 | 85,07 | 306-28 | 73 | 16 | 44 | 40 | 1,39 |
| 306-29 | 29 | 91,8 | 88,09 | 306-29 | 76 | 16 | 46 | 40 | 1,5 |
| 306-30 | 30 | 94,8 | 91,12 | 306-30 | 79 | 16 | 47 | 40 | 1,62 |
| 306-31 | 31 | 97,9 | 94,15 | 306-31 | 80 | 16 | 48 | 40 | 1,72 |
| 306-32 | 32 | 100,9 | 97,17 | 306-32 | 80 | 16 | 48 | 40 | 1,8 |
| 306-33 | 33 | 103,9 | 100,2 | 306-33 | 80 | 16 | 48 | 40 | 1,89 |
| 306-34 | 34 | 106,9 | 103,23 | 306-34 | 85 | 16 | 51 | 40 | 2,06 |
| 306-35 | 35 | 110 | 106,26 | 306-35 | 85 | 16 | 51 | 40 | 2,15 |
| 306-36 | 36 | 113 | 109,29 | 306-36 | 90 | 16 | 54 | 40 | 2,33 |
| 306-37 | 37 | 116 | 112,32 | 306-37 | 90 | 16 | 54 | 40 | 2,43 |
| 306-38 | 38 | 119 | 115,34 | 306-38 | 90 | 16 | 54 | 40 | 2,53 |
| 306-39 | 39 | 122,1 | 118,37 | 306-39 | 90 | 16 | 54 | 40 | 2,63 |
| 306-40 | 40 | 125,1 | 121,4 | 306-40 | 90 | 16 | 54 | 40 | 2,74 |
| 306-45 | 45 | 141,1 | 136,54 | 306-45 | 88 | 20 | 53 | 60 | 4,15 |
| 306-50 | 50 | 156,3 | 151,69 | 306-50 | 88 | 20 | 53 | 60 | 4,8 |
| 306-60 | 60 | 186,6 | 181,99 | 306-60 | 88 | 25 | 53 | 60 | 6,21 |
| 306-8 | 8 | 28,6 | 24,89 | 306-8 | 15 | 8 | 9 | 32 | 0,05 |
