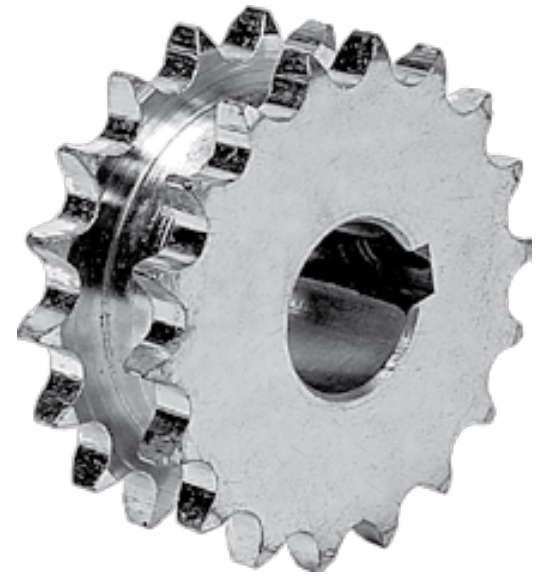

Kedjehjul för 2 enkla rullkedjor 06B

Kedjehjul

Kedjehjul för rullkedjor - simplex par

Teknisk specifikation

Till katalog

Ladda ned PDF

Ladda ner CAD-filer från SolidComponents

Letar efter tillgängliga CAD-ritningar

2-106-13 2-106-13

2-106-14 2-106-14

2-106-15 2-106-15

2-106-16 2-106-16

2-106-17 2-106-17

2-106-18 2-106-18

2-106-19 2-106-19

2-106-20 2-106-20

2-106-21 2-106-21

2-106-23 2-106-23

2-106-25 2-106-25

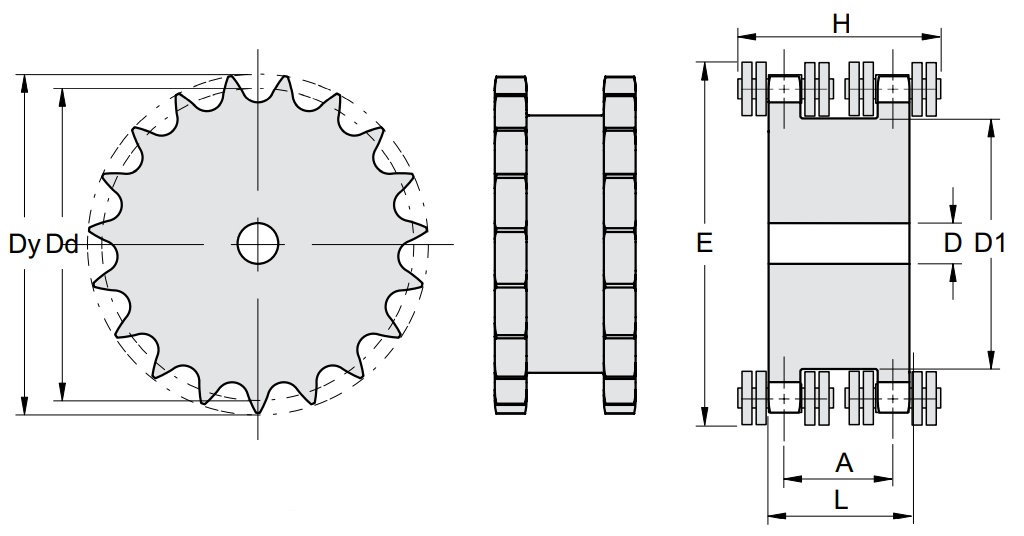

Artikelnummer	Antal tänder Z	Dy Ø mm	Dd Ø mm	D1 mm	Axelhål D förborrat mm	Axelhål max mm	Nav L mm	Vikt kg	Utrymmesbehov E mm	Utrymmesbehov H mm	A mm

2-106-13	13	43,5	39,8	29	10	18	23	0,14	49	33,8	17,7
2-106-14	14	46,5	42,8	32	10	21	23	0,17	52	33,8	17,7
2-106-15	15	49,5	45,81	35	10	22	23	0,2	55	33,8	17,7
2-106-16	16	51,8	48,82	38	12	23	23	0,23	58	33,8	17,7
2-106-17	17	55,5	51,83	41	12	24	23	0,26	61	33,8	17,7
2-106-18	18	58,6	54,85	44	12	25	23	0,3	64	33,8	17,7
2-106-19	19	61,6	57,87	47	12	26	23	0,34	67	33,8	17,7
2-106-20	20	64,6	60,89	50	15	28	23	0,38	70	33,8	17,7
2-106-21	21	67,6	63,91	53	15	30	23	0,43	73	33,8	17,7
2-106-23	23	73,7	69,95	60	15	38	23	0,54	79	33,8	17,7
2-106-25	25	79,7	76	66	15	40	23	0,65	85	33,8	17,7
