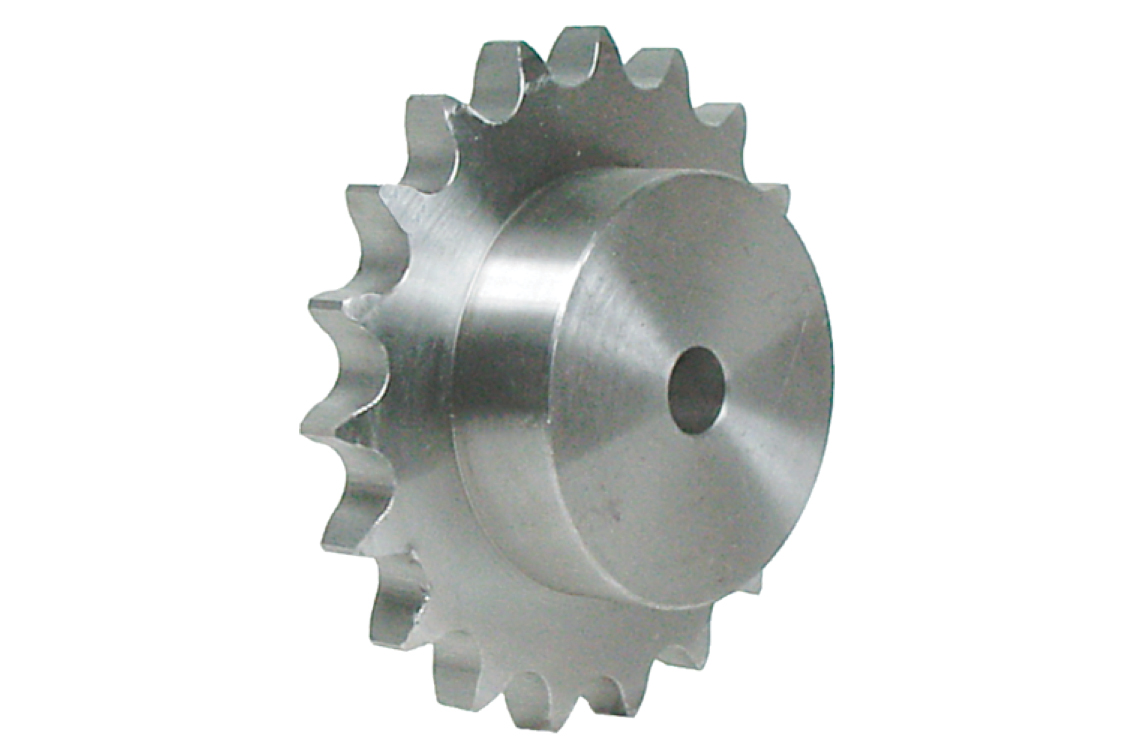

Kedjehjul med nav för kedja 083 - stål
Transmission
Kedjehjul för rullkedja.
Kan även levereras med induktionshärdade tänder.
Kan även levereras i rostfritt material.
Teknisk specifikation
- Material : Stål
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
183-9
183-9
183-10
183-10
183-11
183-11
183-12
183-12
183-13
183-13
183-14
183-14
183-15
183-15
183-16
183-16
183-17
183-17
183-18
183-18
183-19
183-19
183-20
183-20
183-21
183-21
183-22
183-22
183-23
183-23
183-24
183-24
183-25
183-25
183-26
183-26
183-27
183-27
183-28
183-28
183-29
183-29
183-30
183-30
183-31
183-31
183-32
183-32
183-33
183-33
183-34
183-34
183-35
183-35
183-36
183-36
183-37
183-37
183-38
183-38
183-39
183-39
183-40
183-40

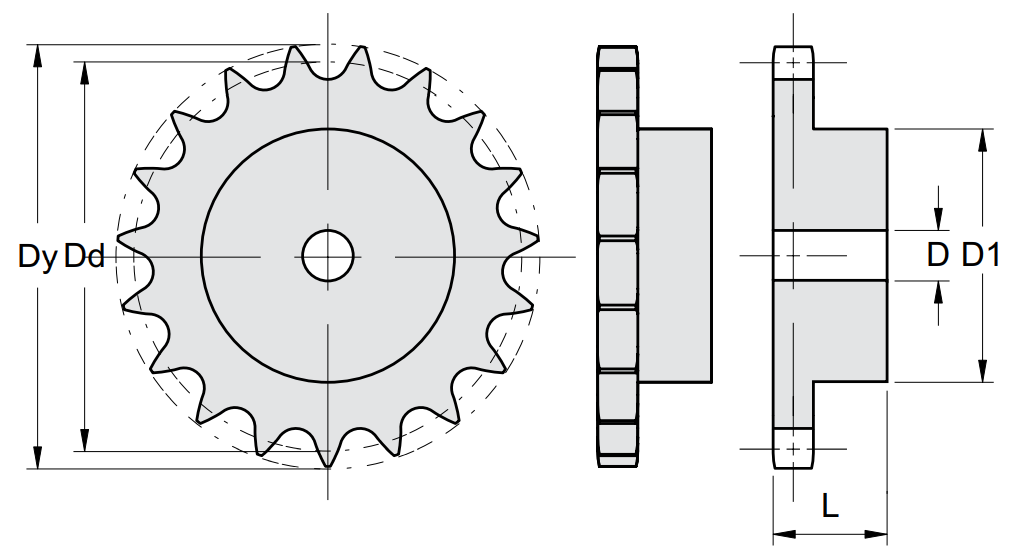

Artikelnummer | Antal tänder Z | Dy Ø mm | Dd Ø mm | Produktnummer | D1 mm | Axelhål D förborrat mm | Axelhål max mm | Nav L mm | Vikt kg |
---|---|---|---|---|---|---|---|---|---|
183-9 | 9 | 43,4 | 37,13 | 183-9 | 25 | 8 | 15 | 14 | 0,06 |
183-10 | 10 | 47,4 | 41,1 | 183-10 | 28 | 8 | 17 | 14 | 0,08 |
183-11 | 11 | 51,4 | 45,07 | 183-11 | 31 | 8 | 19 | 16 | 0,11 |
183-12 | 12 | 55,4 | 49,07 | 183-12 | 35 | 8 | 21 | 16 | 0,14 |
183-13 | 13 | 59,4 | 53,06 | 183-13 | 39 | 8 | 23 | 16 | 0,17 |
183-14 | 14 | 63,4 | 57,07 | 183-14 | 43 | 8 | 26 | 16 | 0,2 |
183-15 | 15 | 67,4 | 61,09 | 183-15 | 47 | 8 | 28 | 16 | 0,24 |
183-16 | 16 | 71,4 | 65,1 | 183-16 | 50 | 10 | 30 | 18 | 0,3 |
183-17 | 17 | 75,4 | 69,11 | 183-17 | 50 | 10 | 30 | 18 | 0,31 |
183-18 | 18 | 79,4 | 73,14 | 183-18 | 50 | 10 | 30 | 18 | 0,33 |
183-19 | 19 | 83,5 | 77,16 | 183-19 | 50 | 10 | 30 | 18 | 0,34 |
183-20 | 20 | 87,5 | 81,19 | 183-20 | 50 | 10 | 30 | 18 | 0,36 |
183-21 | 21 | 91,5 | 85,22 | 183-21 | 60 | 12 | 36 | 20 | 0,51 |
183-22 | 22 | 95,5 | 89,24 | 183-22 | 60 | 12 | 36 | 20 | 0,53 |
183-23 | 23 | 99,6 | 93,27 | 183-23 | 60 | 12 | 36 | 20 | 0,55 |
183-24 | 24 | 103,6 | 97,29 | 183-24 | 60 | 12 | 36 | 20 | 0,57 |
183-25 | 25 | 107,6 | 101,33 | 183-25 | 60 | 12 | 36 | 20 | 0,59 |
183-26 | 26 | 111,7 | 105,36 | 183-26 | 70 | 16 | 42 | 20 | 0,72 |
183-27 | 27 | 115,7 | 109,4 | 183-27 | 70 | 16 | 42 | 20 | 0,74 |
183-28 | 28 | 119,7 | 113,42 | 183-28 | 70 | 16 | 42 | 20 | 0,77 |
183-29 | 29 | 123,8 | 117,46 | 183-29 | 70 | 16 | 42 | 20 | 0,79 |
183-30 | 30 | 127,8 | 121,5 | 183-30 | 70 | 16 | 42 | 20 | 0,82 |
183-31 | 31 | 131,8 | 125,54 | 183-31 | 70 | 16 | 42 | 20 | 0,85 |
183-32 | 32 | 135,9 | 129,56 | 183-32 | 70 | 16 | 42 | 20 | 0,87 |
183-33 | 33 | 139,9 | 133,6 | 183-33 | 70 | 16 | 42 | 20 | 0,9 |
183-34 | 34 | 143,9 | 137,64 | 183-34 | 70 | 16 | 42 | 20 | 0,93 |
183-35 | 35 | 148 | 141,68 | 183-35 | 70 | 16 | 42 | 20 | 0,96 |
183-36 | 36 | 152 | 145,72 | 183-36 | 70 | 16 | 42 | 25 | 1,14 |
183-37 | 37 | 156,1 | 149,76 | 183-37 | 70 | 16 | 42 | 25 | 1,17 |
183-38 | 38 | 160,1 | 153,8 | 183-38 | 70 | 16 | 42 | 25 | 1,2 |
183-39 | 39 | 164,1 | 157,83 | 183-39 | 70 | 16 | 42 | 25 | 1,24 |
183-40 | 40 | 168,2 | 161,87 | 183-40 | 70 | 16 | 42 | 25 | 1,27 |
183-8 | 8 | 39,5 | 33,18 | 183-8 | 21 | 8 | 13 | 14 | 0,04 |
