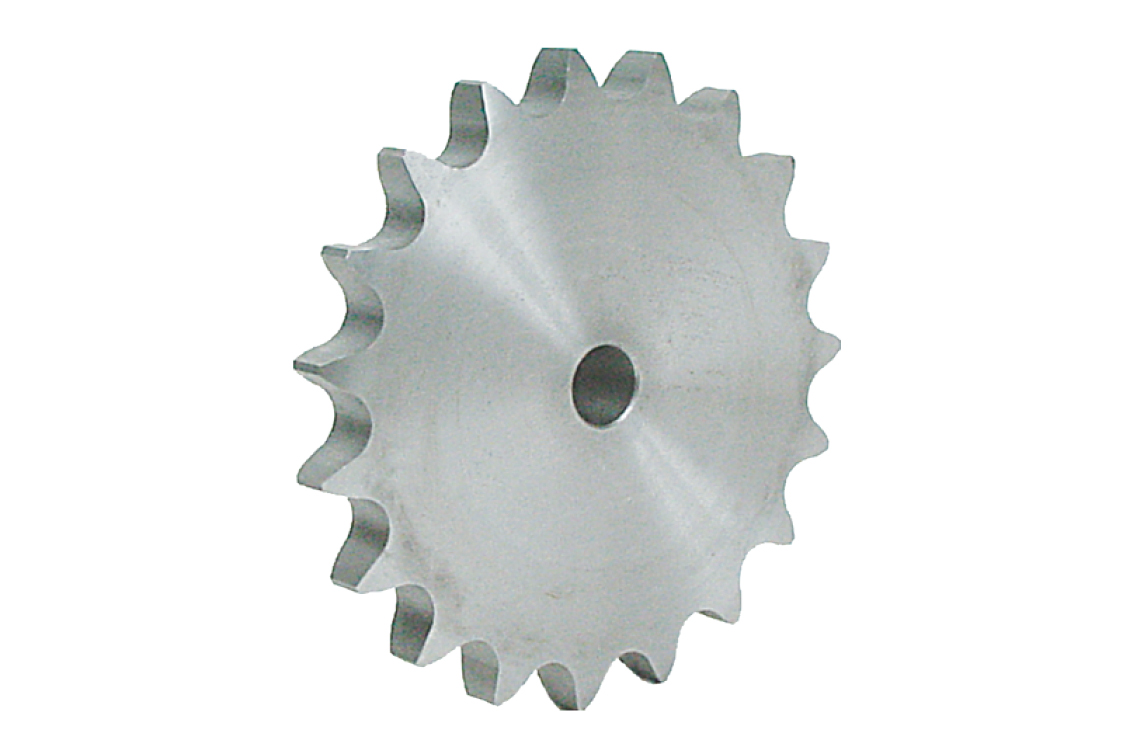

Kedjehjul med utan nav för kedja 083 - stål
Transmission
Kedjehjul för rullkedja
Teknisk specifikation
- Material : Stål
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
183-9U
183-9U
183-10U
183-10U
183-11U
183-11U
183-12U
183-12U
183-13U
183-13U
183-14U
183-14U
183-15U
183-15U
183-16U
183-16U
183-17U
183-17U
183-18U
183-18U
183-19U
183-19U
183-20U
183-20U
183-21U
183-21U
183-22U
183-22U
183-23U
183-23U
183-24U
183-24U
183-25U
183-25U
183-26U
183-26U
183-27U
183-27U
183-28U
183-28U
183-29U
183-29U
183-30U
183-30U
183-31U
183-31U
183-32U
183-32U
183-33U
183-33U
183-34U
183-34U
183-35U
183-35U
183-36U
183-36U
183-37U
183-37U
183-38U
183-38U
183-39U
183-39U
183-40U
183-40U
183-41U
183-41U
183-42U
183-42U
183-43U
183-43U
183-44U
183-44U
183-45U
183-45U
183-46U
183-46U
183-47U
183-47U
183-48U
183-48U
183-49U
183-49U
183-50U
183-50U
183-51U
183-51U
183-52U
183-52U
183-53U
183-53U
183-54U
183-54U
183-55U
183-55U
183-56U
183-56U
183-57U
183-57U
183-58U
183-58U
183-59U
183-59U
183-60U
183-60U
183-62U
183-62U
183-64U
183-64U
183-65U
183-65U
183-66U
183-66U
183-68U
183-68U
183-70U
183-70U
183-72U
183-72U
183-75U
183-75U
183-76U
183-76U
183-78U
183-78U
183-80U
183-80U
183-85U
183-85U
183-90U
183-90U
183-95U
183-95U
183-100U
183-100U
183-110U
183-110U
183-114U
183-114U
183-120U
183-120U
183-125U
183-125U

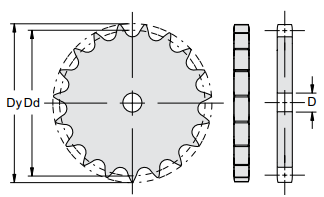

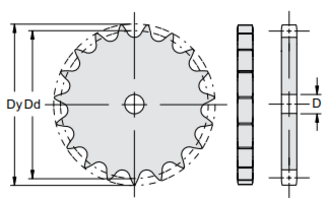

| Artikelnummer | Antal tänder Z | Dy Ø mm | Dd Ø mm | Produktnummer | Axelhål D förborrat mm | Vikt kg |
|---|---|---|---|---|---|---|
| 183-9U | 9 | 43,4 | 37,13 | 183-9U | 8 | 0,03 |
| 183-10U | 10 | 47,4 | 41,1 | 183-10U | 8 | 0,04 |
| 183-11U | 11 | 51,4 | 45,07 | 183-11U | 8 | 0,05 |
| 183-12U | 12 | 55,4 | 49,07 | 183-12U | 8 | 0,05 |
| 183-13U | 13 | 59,4 | 53,06 | 183-13U | 8 | 0,06 |
| 183-14U | 14 | 63,4 | 57,07 | 183-14U | 8 | 0,08 |
| 183-15U | 15 | 67,4 | 61,09 | 183-15U | 8 | 0,09 |
| 183-16U | 16 | 71,4 | 65,1 | 183-16U | 8 | 0,1 |
| 183-17U | 17 | 75,4 | 69,11 | 183-17U | 8 | 0,12 |
| 183-18U | 18 | 79,4 | 73,14 | 183-18U | 8 | 0,13 |
| 183-19U | 19 | 83,5 | 77,16 | 183-19U | 8 | 0,15 |
| 183-20U | 20 | 87,5 | 81,19 | 183-20U | 8 | 0,16 |
| 183-21U | 21 | 91,5 | 85,22 | 183-21U | 8 | 0,18 |
| 183-22U | 22 | 95,5 | 89,24 | 183-22U | 10 | 0,2 |
| 183-23U | 23 | 99,6 | 93,27 | 183-23U | 10 | 0,22 |
| 183-24U | 24 | 103,6 | 97,29 | 183-24U | 12 | 0,24 |
| 183-25U | 25 | 107,6 | 101,33 | 183-25U | 12 | 0,26 |
| 183-26U | 26 | 111,7 | 105,36 | 183-26U | 12 | 0,28 |
| 183-27U | 27 | 115,7 | 109,4 | 183-27U | 12 | 0,3 |
| 183-28U | 28 | 119,7 | 113,42 | 183-28U | 12 | 0,33 |
| 183-29U | 29 | 123,8 | 117,46 | 183-29U | 12 | 0,35 |
| 183-30U | 30 | 127,8 | 121,5 | 183-30U | 12 | 0,38 |
| 183-31U | 31 | 131,8 | 125,54 | 183-31U | 12 | 0,4 |
| 183-32U | 32 | 135,9 | 129,56 | 183-32U | 12 | 0,43 |
| 183-33U | 33 | 139,9 | 133,6 | 183-33U | 12 | 0,46 |
| 183-34U | 34 | 143,9 | 137,64 | 183-34U | 12 | 0,49 |
| 183-35U | 35 | 148 | 141,68 | 183-35U | 12 | 0,52 |
| 183-36U | 36 | 152 | 145,72 | 183-36U | 16 | 0,55 |
| 183-37U | 37 | 156,1 | 149,76 | 183-37U | 16 | 0,58 |
| 183-38U | 38 | 160,1 | 153,8 | 183-38U | 16 | 0,62 |
| 183-39U | 39 | 164,1 | 157,83 | 183-39U | 16 | 0,65 |
| 183-40U | 40 | 168,2 | 161,87 | 183-40U | 16 | 0,68 |
| 183-41U | 41 | 172,7 | 165,91 | 183-41U | 16 | 0,72 |
| 183-42U | 42 | 176,7 | 169,95 | 183-42U | 16 | 0,76 |
| 183-43U | 43 | 180,8 | 173,99 | 183-43U | 16 | 0,8 |
| 183-44U | 44 | 184,8 | 178,03 | 183-44U | 16 | 0,83 |
| 183-45U | 45 | 188,9 | 182,07 | 183-45U | 16 | 0,87 |
| 183-46U | 46 | 192,9 | 186,1 | 183-46U | 20 | 0,91 |
| 183-47U | 47 | 196,9 | 190,14 | 183-47U | 20 | 0,95 |
| 183-48U | 48 | 201 | 194,18 | 183-48U | 20 | 0,99 |
| 183-49U | 49 | 205 | 198,22 | 183-49U | 20 | 1,04 |
| 183-50U | 50 | 209,1 | 202,26 | 183-50U | 20 | 1,08 |
| 183-51U | 51 | 213,1 | 206,3 | 183-51U | 20 | 1,12 |
| 183-52U | 52 | 217,1 | 210,34 | 183-52U | 20 | 1,17 |
| 183-53U | 53 | 221,2 | 214,37 | 183-53U | 20 | 1,22 |
| 183-54U | 54 | 224,9 | 218,43 | 183-54U | 20 | 1,26 |
| 183-55U | 55 | 229,3 | 222,46 | 183-55U | 20 | 1,31 |
| 183-56U | 56 | 233,3 | 226,5 | 183-56U | 20 | 1,36 |
| 183-57U | 57 | 237,3 | 230,54 | 183-57U | 20 | 1,41 |
| 183-58U | 58 | 241,4 | 234,58 | 183-58U | 20 | 1,46 |
| 183-59U | 59 | 245,5 | 238,62 | 183-59U | - | - |
| 183-60U | 60 | 249,5 | 242,66 | 183-60U | 20 | 1,57 |
| 183-62U | 62 | 257,5 | 250,75 | 183-62U | - | - |
| 183-64U | 64 | 265,6 | 258,82 | 183-64U | 20 | 1,8 |
| 183-65U | 65 | 269,7 | 262,86 | 183-65U | 20 | 1,85 |
| 183-66U | 66 | 273,7 | 266,9 | 183-66U | - | - |
| 183-68U | 68 | 281,8 | 274,99 | 183-68U | 25 | 2,02 |
| 183-70U | 70 | 289,9 | 283,07 | 183-70U | 25 | 2,14 |
| 183-72U | 72 | 298 | 291,16 | 183-72U | 25 | 2,27 |
| 183-75U | 75 | 310,1 | 303,27 | 183-75U | - | - |
| 183-76U | 76 | 314,1 | 307,33 | 183-76U | 25 | 2,54 |
| 183-78U | 78 | 322,2 | 315,4 | 183-78U | - | - |
| 183-80U | 80 | 330,3 | 323,48 | 183-80U | 25 | 2,82 |
| 183-85U | 85 | 350,5 | 343,69 | 183-85U | 25 | 3,19 |
| 183-90U | 90 | 370,7 | 363,9 | 183-90U | - | - |
| 183-95U | 95 | 390,9 | 384,11 | 183-95U | - | - |
| 183-100U | 100 | 411,1 | 404,31 | 183-100U | 25 | 5,83 |
| 183-110U | 110 | 451,5 | 444,74 | 183-110U | - | - |
| 183-114U | 114 | 467,7 | 460,9 | 183-114U | - | - |
| 183-120U | 120 | 492 | 485,16 | 183-120U | - | - |
| 183-125U | 125 | 512,2 | 505,37 | 183-125U | - | - |
| 183-8U | 8 | 39,5 | 33,18 | 183-8U | 8 | 0,02 |
