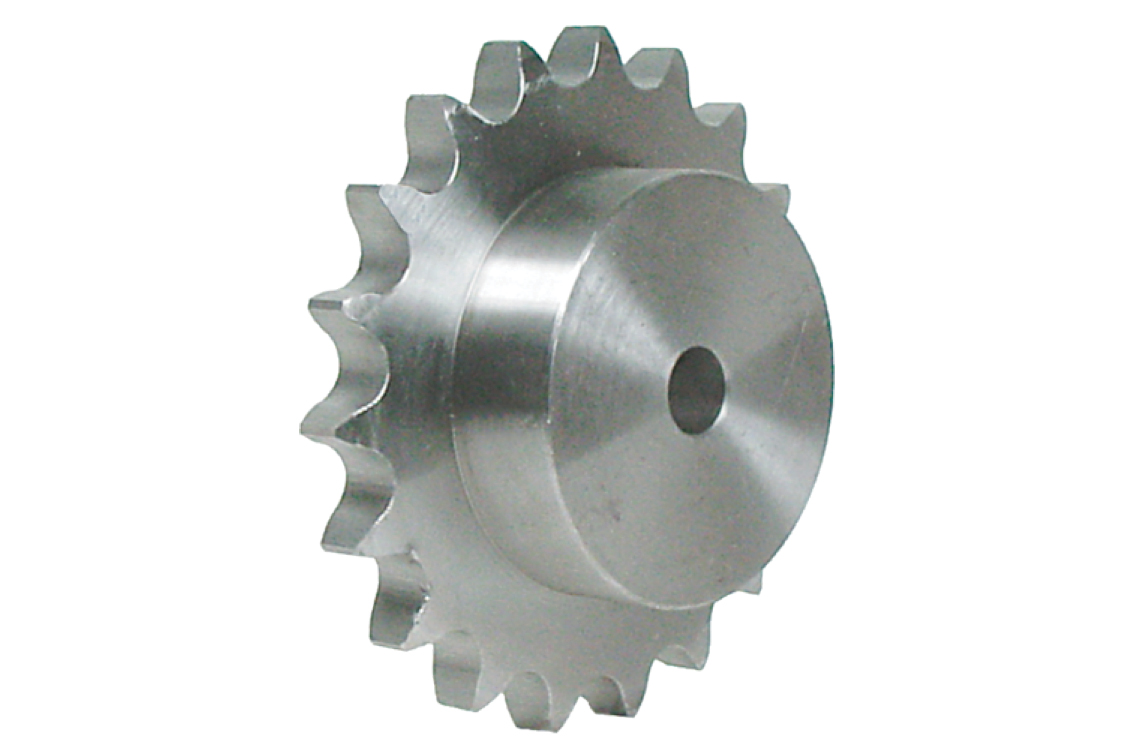

Kedjehjul med nav för kedja 08B-1

Transmission
Kedjehjul för rullkedja - simplex. Kan även levereras med induktionshärdade tänder. Kan även levereras i rostfritt material.
Teknisk specifikation
  • Material : Stål
Till katalog
Ladda ned PDF

Ladda ner CAD-filer från SolidComponents

Letar efter tillgängliga CAD-ritningar
108-42 108-42
108-45 108-45
108-46 108-46
108-48 108-48
108-50 108-50
108-57 108-57
108-76 108-76
108-9 108-9
108-10 108-10
108-11 108-11
108-12 108-12
108-13 108-13
108-14 108-14
108-15 108-15
108-16 108-16
108-17 108-17
108-18 108-18
108-19 108-19
108-20 108-20
108-21 108-21
108-22 108-22
108-23 108-23
108-24 108-24
108-25 108-25
108-26 108-26
108-27 108-27
108-28 108-28
108-29 108-29
108-30 108-30
108-31 108-31
108-32 108-32
108-33 108-33
108-34 108-34
108-35 108-35
108-36 108-36
108-37 108-37
108-38 108-38
108-39 108-39
108-40 108-40
108-95 108-95

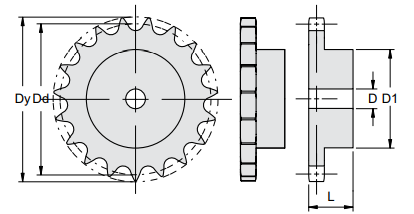

Artikelnummer Antal tänder Z Dy Ø mm Dd Ø mm Produktnummer D1 mm Axelhål D förborrat mm Axelhål max mm Nav L mm Vikt kg
108-42 42 176,5 169,95 108-42 88 20 53 42 2,77
108-45 45 88,6 182,07 108-45 88 20 53 42 3
108-46 46 192,6 186,1 108-46 88 20 53 42 3,06
108-48 48 200,7 194,18 108-48 88 20 53 42 3,16
108-50 50 208,8 202,26 108-50 88 20 53 42 3,3
108-57 57 237,1 230,54 108-57 88 20 53 42 3,85
108-76 76 313,9 307,33 108-76 88 25 53 42 5,56
108-9 9 42 37,13 108-9 24 10 14 25 0,09
108-10 10 45,9 41,1 108-10 26 10 16 25 0,12
108-11 11 49,9 45,07 108-11 29 10 17 25 0,15
108-12 12 53,9 49,07 108-12 33 10 20 28 0,21
108-13 13 57,9 53,06 108-13 37 10 22 28 0,26
108-14 14 61,9 57,07 108-14 41 10 25 28 0,32
108-15 15 65,9 61,09 108-15 45 10 27 28 0,38
108-16 16 69,9 65,1 108-16 50 12 30 28 0,46
108-17 17 74 69,11 108-17 52 12 31 28 0,51
108-18 18 78 73,14 108-18 56 12 34 28 0,59
108-19 19 82 77,16 108-19 60 12 36 28 0,67
108-20 20 86 81,19 108-20 64 12 38 28 0,76
108-21 21 90,1 85,22 108-21 68 14 41 28 0,85
108-22 22 94,1 89,24 108-22 70 14 42 28 0,91
108-23 23 98,1 93,27 108-23 70 14 42 28 0,95
108-24 24 102,1 97,29 108-24 70 14 42 28 0,98
108-25 25 106,2 101,33 108-25 70 14 42 28 1,01
108-26 26 110,2 105,36 108-26 70 16 42 30 1,09
108-27 27 114,2 109,4 108-27 70 16 42 30 1,13
108-28 28 118,3 113,42 108-28 70 16 42 30 1,17
108-29 29 122,3 117,46 108-29 80 16 48 30 1,42
108-30 30 126,3 121,5 108-30 80 16 48 30 1,46
108-31 31 130,4 125,54 108-31 90 16 54 30 1,74
108-32 32 134,4 129,56 108-32 90 16 54 30 1,78
108-33 33 138,4 133,6 108-33 90 16 54 30 1,83
108-34 34 142,5 137,64 108-34 90 16 54 30 1,88
108-35 35 146,5 141,68 108-35 90 16 54 30 1,93
108-36 36 150,6 145,72 108-36 90 16 54 35 2,22
108-37 37 154,6 149,76 108-37 90 16 54 35 2,27
108-38 38 158,6 153,8 108-38 90 16 54 35 2,32
108-39 39 162,7 157,83 108-39 90 16 54 35 2,38
108-40 40 166,7 161,87 108-40 90 16 54 35 2,43
108-95 95 390,7 384,11 108-95 108 25 65 42 8,56
108-55 55 229 222,46 108-55 88 20 53 42 3,62
108-60 60 249,2 242,66 108-60 88 20 53 42 4,08
108-8 8 38 33,18 108-8 20 10 12 25 0,06
