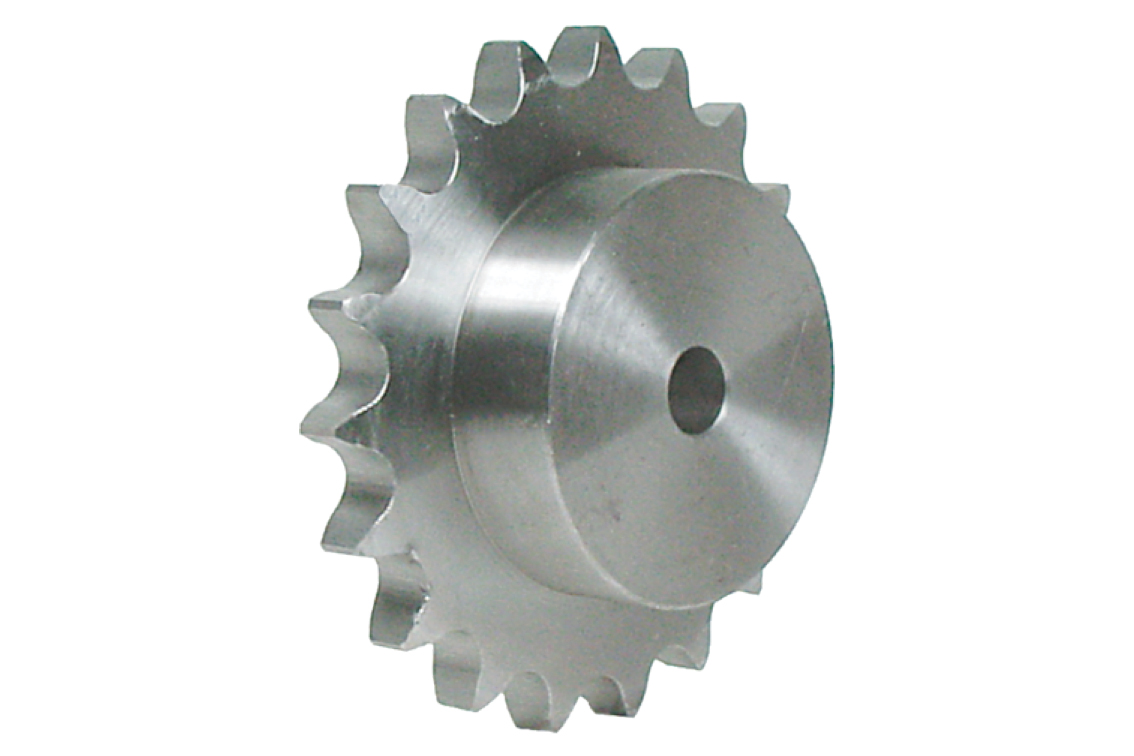

Kedjehjul med nav för kedja 28B-1
Kedjehjul
Kedjehjul för rullkedja - simplex. Kan även levereras med induktionshärdade tänder.
Kan även levereras i rostfritt material.
Teknisk specifikation
- Material : Stål
Ladda ner CAD-filer från SolidComponents
Letar efter tillgängliga CAD-ritningar
128-9
128-9
128-10
128-10
128-11
128-11
128-12
128-12
128-13
128-13
128-14
128-14
128-15
128-15
128-16
128-16
128-17
128-17
128-18
128-18
128-19
128-19
128-20
128-20
128-21
128-21
128-22
128-22
128-23
128-23
128-24
128-24
128-25
128-25
128-26
128-26
128-27
128-27
128-28
128-28
128-30
128-30
128-32
128-32
128-34
128-34
128-35
128-35
128-36
128-36
128-38
128-38
128-40
128-40
128-57
128-57
128-76
128-76

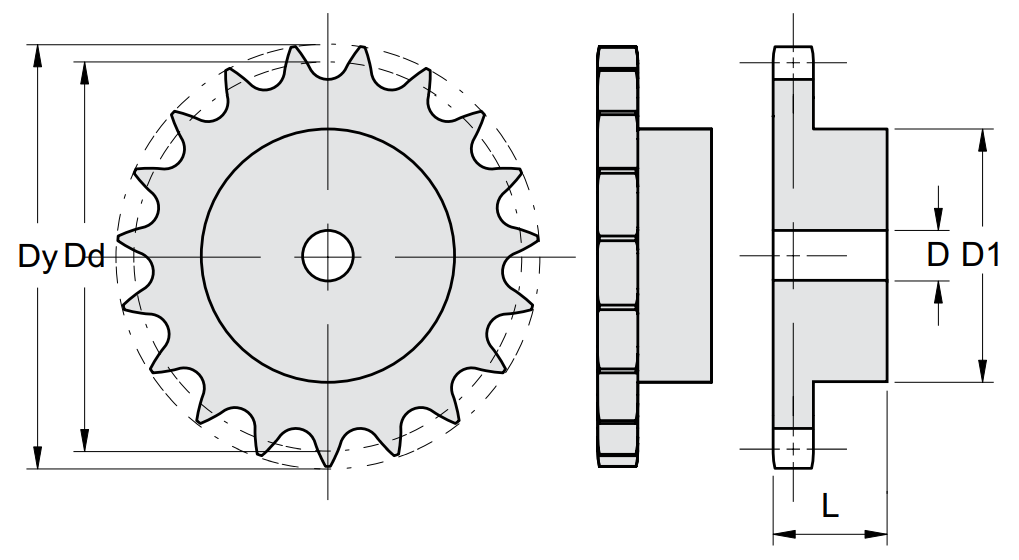

Artikelnummer | Antal tänder Z | Dy Ø mm | Dd Ø mm | Produktnummer | D1 mm | Axelhål D förborrat mm | Axelhål max mm | Nav L mm | Vikt kg |
---|---|---|---|---|---|---|---|---|---|
128-9 | 9 | 146 | 129,96 | 128-9 | 88 | 25 | 53 | 70 | 4 |
128-10 | 10 | 160 | 143,85 | 128-10 | 100 | 25 | 60 | 70 | 5,18 |
128-11 | 11 | 174 | 157,77 | 128-11 | 112 | 25 | 67 | 70 | 6,51 |
128-12 | 12 | 188 | 171,74 | 128-12 | 125 | 25 | 75 | 70 | 8,04 |
128-13 | 13 | 204 | 185,75 | 128-13 | 125 | 25 | 75 | 70 | 8,88 |
128-14 | 14 | 218 | 199,76 | 128-14 | 125 | 25 | 75 | 70 | 9,79 |
128-15 | 15 | 232 | 213,79 | 128-15 | 125 | 25 | 75 | 70 | 10,77 |
128-16 | 16 | 246 | 227,84 | 128-16 | 160 | 30 | 96 | 75 | 14,96 |
128-17 | 17 | 260 | 241,9 | 128-17 | 160 | 30 | 96 | 75 | 16,09 |
128-18 | 18 | 274 | 255,98 | 128-18 | 160 | 30 | 96 | 75 | 17,28 |
128-19 | 19 | 289 | 270,06 | 128-19 | 160 | 30 | 96 | 75 | 18,56 |
128-20 | 20 | 303 | 284,15 | 128-20 | 160 | 30 | 96 | 75 | 19,9 |
128-21 | 21 | 317 | 298,24 | 128-21 | 160 | 30 | 96 | 75 | 21,31 |
128-22 | 22 | 331 | 312,34 | 128-22 | 160 | 30 | 96 | 75 | 22,8 |
128-23 | 23 | 345 | 326,44 | 128-23 | 160 | 30 | 96 | 75 | 24,36 |
128-24 | 24 | 359 | 340,55 | 128-24 | 160 | 30 | 96 | 75 | 26 |
128-25 | 25 | 373 | 354,66 | 128-25 | 160 | 30 | 96 | 75 | 27,7 |
128-26 | 26 | 387 | 368,77 | 128-26 | 160 | 30 | 96 | 75 | 29,48 |
128-27 | 27 | 401 | 382,88 | 128-27 | 160 | 30 | 96 | 75 | 31,36 |
128-28 | 28 | 416 | 397 | 128-28 | 160 | 30 | 96 | 75 | 33,26 |
128-30 | 30 | 444 | 424,94 | 128-30 | 160 | 30 | 96 | 75 | 37,33 |
128-32 | 32 | 472 | 453,49 | 128-32 | 180 | 30 | 108 | 75 | 43,59 |
128-34 | 34 | 500 | 481,75 | 128-34 | 180 | 30 | 108 | 75 | 48,24 |
128-35 | 35 | 514 | 495,88 | 128-35 | 180 | 30 | 108 | 75 | 50,57 |
128-36 | 36 | 529 | 510,01 | 128-36 | 180 | 30 | 108 | 75 | 53,18 |
128-38 | 38 | 557 | 538,27 | 128-38 | 180 | 30 | 108 | 75 | 58,4 |
128-40 | 40 | 585 | 566,54 | 128-40 | 180 | 30 | 108 | 75 | 63,92 |
128-57 | 57 | 825 | 806,9 | 128-57 | 180 | 40 | 108 | 123 | 125,13 |
128-76 | 76 | 1095 | 1075,62 | 128-76 | 180 | 40 | 108 | 123 | 215,46 |
128-8 | 8 | 132 | 116,15 | 128-8 | 74 | 25 | 44 | 70 | 2,86 |
128-45 | 45 | 656 | 637,22 | 128-45 | 180 | 30 | 108 | 75 | 79,12 |
128-50 | 50 | 726 | 707,91 | 128-50 | 180 | 30 | 108 | 75 | 96 |
128-60 | 60 | 869 | 849,32 | 128-60 | 180 | 40 | 108 | 123 | 144 |
