Rexnord Omega typ OE - förborrad

Transmission

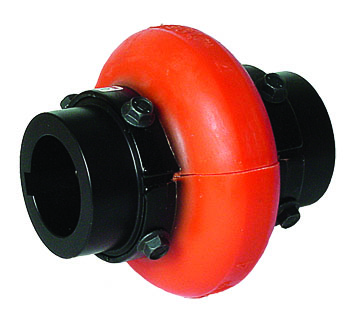

Rex Omega är en smörjfri, vridelastisk axelkoppling vars konstruktion är gjord så att nötning, förslitning och glapp ej förekommer i kopplingen. Den är radiellt, axiellt samt vinkel flexibel tack vare det elastiska elementet av polyuretan. Kopplingen består av fyra (4) delar; 2 st. elastiska elementhalvor (med tillhörande skruvar) samt 2 st. nav. Alla versioner är tillverkade för att möta ISO, DIN samt ANSI axelavstånd upp till 250 mm utan behov av extra delar.

Teknisk specifikation

Material : polyuretan/ stål

Till katalog

Ladda ned PDF

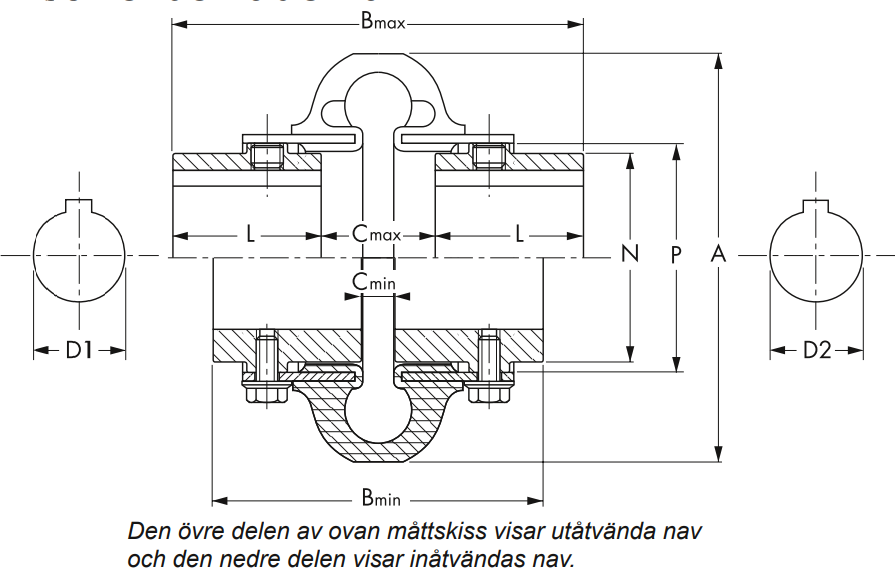

Artikelnummer	A mm	B min mm	B max mm	C min mm	C max mm	L mm	N mm	J kgm²	N mm	Vikt kg	Nominellt vridmoment Mvnom Nm	Axelhål min d1/d2 mm	Axelhål max d1/d2 mm	p mm	Max varvtal (1) n r/min

OE2-M	89	84	94	36	46	24	38	0	38	0,5	22	13	28	47	7500
OE3-M	102	84	122	8	46	38	50	0	50	1	41	13	34	59	7500
OE4-M	116	84	122	8	46	38	57	0	57	1,3	62	13	42	66	7500
OE5-M	137	97	147	8	59	44	70	0	70	2,3	105	13	48	80	7500
OE10-M	162	97	147	8	59	44	84	0,01	84	3,4	164	13	55	93	7500
OE20-M	184	113	165	13	65	50	102	0,02	102	6,8	260	19	60	114	6600
OE30-M	210	125	182	12	69	58	118	0,03	118	10	412	19	75	138	5800
OE40-M	241	135	202	8	75	63	146	0,08	146	17	622	19	85	168	5000
OE50-M	279	151	230	11	91	70	152	0,16	152	24	864	26	90	207	4200
OE60-M	318	173	262	8	97	82	165	0,27	165	34	1412	26	105	222	3800
OE70-M	356	189	281	18	109	85	175	0,37	175	39	2490	32	120	235	3600
OE80-M	406	245	377	17	149	114	240	1,05	240	77	4460	32	155	286	2000
OE100-M	533	324	375	44	95	140	267	2,19	267	95	9600	42	171	359	1900
OE120-M	635	362	429	57	124	152	305	2,93	305	163	19200	48	190	448	1800
OE140-M	762	432	483	76	127	178	381	4	381	280	38400	48	229	530	1500
