Rexnord Viva spacerutförande Typ VS med klämbussning

Kopplingar

Rex® Viva kopplingen i spacerutförande är konstruerad för applikationer som kräver längre axelavstånd än vad standardkopplingen klarar av t.ex. centrifugalpumpar. Genom sin utformning klarar den av att ersätta andra kopplingsfabrikat av spacertyp samt följer ANSI och ISO standarden för pumpapplikationer.

Teknisk specifikation

Material : polyuretan/ stål

Till katalog

Ladda ned PDF

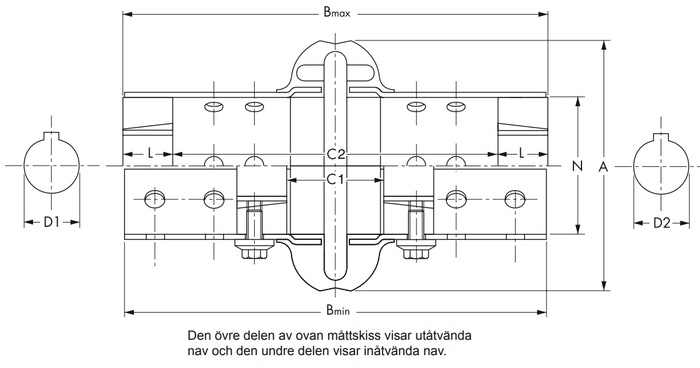

Artikelnummer	Vridmoment Mv Nm	Varvtal (1) n min	Klämbussning storlek	Axelhål (2) D1 / D2 min mm	Axelhål (2) D1 / D2 max mm	A mm	B min mm	B max mm	C min mm	C max mm	L mm	N mm	J kgm²	Vikt (3) kg	N mm	Klämbussning storlek	Axelhål (2) D1 / D2 min mm	Axelhål (2) D1 / D2 max mm

VS110-M-KB	62	4300	KB1108	12	28	110	182	185	75	140	22,3	60	0	1,5	60	KB1108	12	28
VS125-M-KB	105	4300	KB1108	12	28	125	191	193	86	148	22,3	70	0	2	70	KB1108	12	28
VS130-M-KB	164	4200	KB1310	12	35	130	182	191	69	140	25,4	80	0	2,6	80	KB1310	12	35
VS150-M-KB	250	4000	KB1610	14	42	150	235	236	96	180	25,4	95	0,01	4,1	95	KB1610	14	42
VS170-M-KB	308	4000	KB1610	14	42	170	235	236	96	180	25,4	95	0,01	4,2	95	KB1610	14	42
VS190-M-KB	412	3900	KB2012	14	50	190	235	242	89	180	31,8	114	0,02	7	114	KB2012	14	50
VS215-M-KB	662	3800	KB2517	19	65	215	251	268	90	180	44,5	140	0,05	12	140	KB2517	19	65
VS245-M-KB	938	3700	KB3020	35	75	245	259	280	92	180	50,8	171	0,1	19	171	KB3020	35	75
VS290-M-KB	1412	3600	KB3020	35	75	290	315	351	132	250	50,8	215	0,23	29	215	KB3020	35	75
VS365-M-KB	3200	2600	KB3535	35	90	365	319	430	66	250	90	235	0,47	41	235	KB3535	35	90
VS425-M-KB	5580	1900	KB4040	40	100	425	319	454	45	250	101,6	286	1,24	78	286	KB4040	40	100
VS460-M-KB	6270	1800	KB4545	55	110	460	319	479	20	250	114,3	302	1,78	99	302	KB4545	55	110
