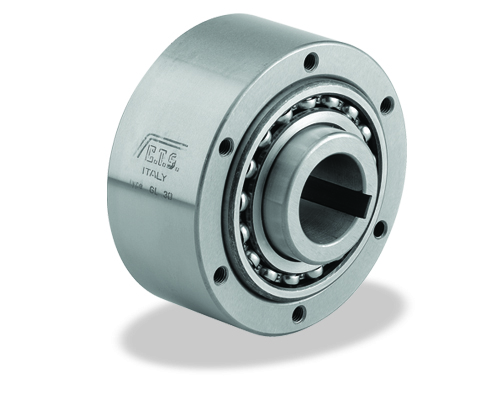

Frihjul typ GL
Övrig transmission
Frinav typ GL har lager enligt 160-serien
för att centrera inner- och ytter-ring.
Vridmomentet överförs från axeln till
frinavets inner-ring genom kilspårsförbandet
och från ytter-ringens toleranssatta
yta genom skruvförband.
Axeltoleransen måste vara h6 och ytterdiameterns
tolerans måste vara H7.
Innan igångkörning måste frinavet
smörjas eller infettas enligt smörjinstruktionerna.
Frinavet levereras med två tätningar
som skall placeras mellan ytter-ringen
och flänsarna. Utan dessa tätningar kan
frinavet skadas.

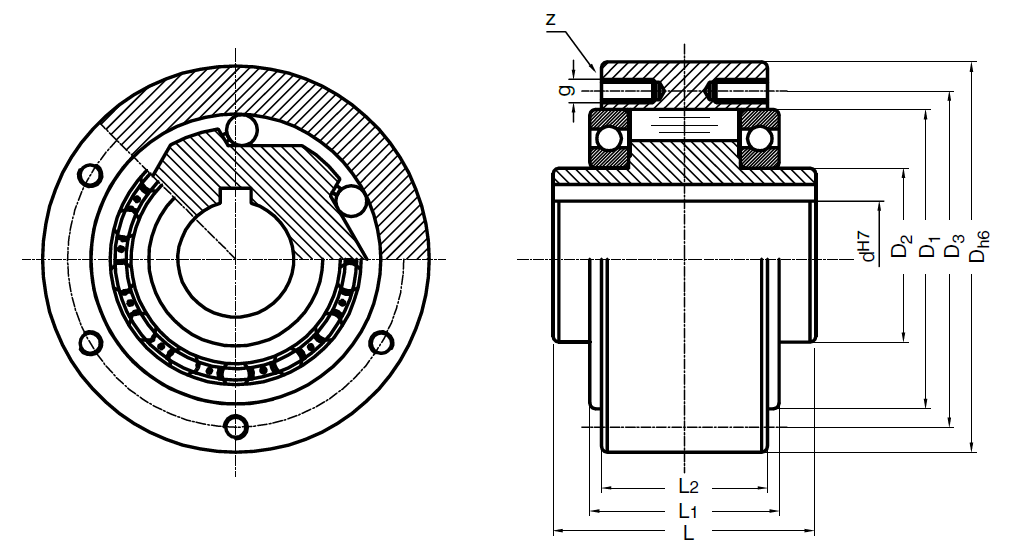

Artikelnummer | D2 mm | Vikt kg/m | d1 mm h7 | d3 mm | Antal tänder Z | Axelhål D mm | Ytterdiameter Dr6 mm mm | Bredd L mm | Hastighet inre ring max 1) | Hastighet yttre ring max 2) | Vridmoment Tn Nm | Frirullningsmoment Nm | L1 mm | l2 mm |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GL12 | 20 | 0,5 | 42 | 51 | 3 | 12 | 62 | 42 | 4000 | 5600 | 55 | 0,11 | 27 | 20 |
GL15 | 25 | 0,8 | 47 | 56 | 3 | 15 | 68 | 52 | 3700 | 5300 | 125 | 0,15 | 32 | 28 |
GL20 | 30 | 1 | 55 | 64 | 4 | 20 | 75 | 57 | 2700 | 4600 | 181 | 0,18 | 39 | 34 |
GL25 | 40 | 1,5 | 68 | 78 | 4 | 25 | 90 | 60 | 2200 | 3600 | 288 | 0,36 | 40 | 35 |
GL30 | 45 | 2,2 | 75 | 87 | 6 | 30 | 100 | 68 | 1800 | 3300 | 500 | 0,4 | 48 | 43 |
GL35 | 50 | 3 | 80 | 96 | 6 | 35 | 110 | 74 | 1500 | 3000 | 735 | 0,6 | 51 | 45 |
GL40 | 55 | 4,6 | 90 | 108 | 6 | 40 | 125 | 86 | 1200 | 2600 | 1040 | 0,84 | 59 | 53 |
GL45 | 60 | 4,7 | 95 | 112 | 8 | 45 | 130 | 86 | 1000 | 2400 | 1125 | 0,94 | 59 | 53 |
GL50 | 70 | 7,2 | 110 | 132 | 8 | 50 | 150 | 94 | 850 | 2200 | 2125 | 1,28 | 72 | 64 |
GL55 | 75 | 8,6 | 115 | 138 | 8 | 55 | 160 | 104 | 750 | 2000 | 2625 | 1,5 | 72 | 66 |
GL60 | 80 | 10,5 | 125 | 150 | 10 | 60 | 170 | 114 | 650 | 1900 | 3500 | 1,6 | 89 | 78 |
GL70 | 90 | 13,5 | 140 | 168 | 10 | 70 | 190 | 134 | 550 | 1700 | 5750 | 3,6 | 108 | 95 |
GL80 | 105 | 18,2 | 160 | 185 | 10 | 80 | 210 | 144 | 500 | 1600 | 8500 | 3,6 | 108 | 100 |
GL90 | 120 | 28,5 | 180 | 206 | 10 | 90 | 230 | 158 | 450 | 1500 | 14500 | 6,8 | 125 | 115 |
GL100 | 140 | 42,5 | 210 | 240 | 10 | 100 | 270 | 182 | 350 | 1250 | 20000 | 8,8 | 131 | 120 |
GL120 | 160 | 56 | 240 | 278 | 12 | 120 | 310 | 202 | 300 | 1100 | 25000 | 12 | 152 | 140 |
GL130 | 160 | 65 | 240 | 278 | 12 | 130 | 310 | 212 | 250 | 1000 | 31250 | 12,5 | 168 | 152 |
GL150 | 200 | 138 | 310 | 360 | 12 | 150 | 400 | 246 | 200 | 800 | 70000 | 13,5 | 194 | 180 |
