Frihjul typ GM
Övrig transmission

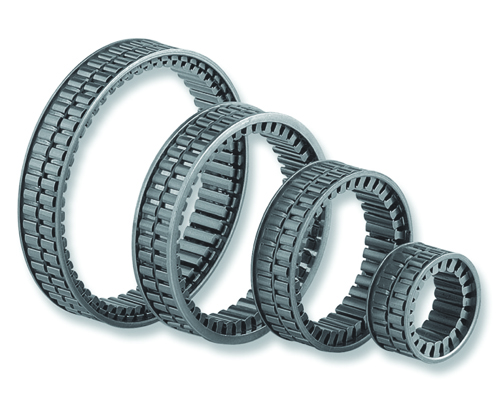

Frinav typ GM består av hållare och
klämkroppar som skall rotera mot en
metriskt dimensionerad axel.
Liten dimension tillsammans med högt
överförande vridmoment ger intressanta
tekniska och kostnadsbesparande
lösningar.
Genom att montera flera i bredd kan man
öka vridmomentet.
Då hållaren monteras i lagerhuset eller
på axeln krävs följande:
1. 60/62 HRC ythårdhet
2. 1 mm minimidjup efter slipning. 3. säkra den koncentriska rotationen på
ringarna
4. lämplig smörjning för applikationen
För mer information kontakta oss.

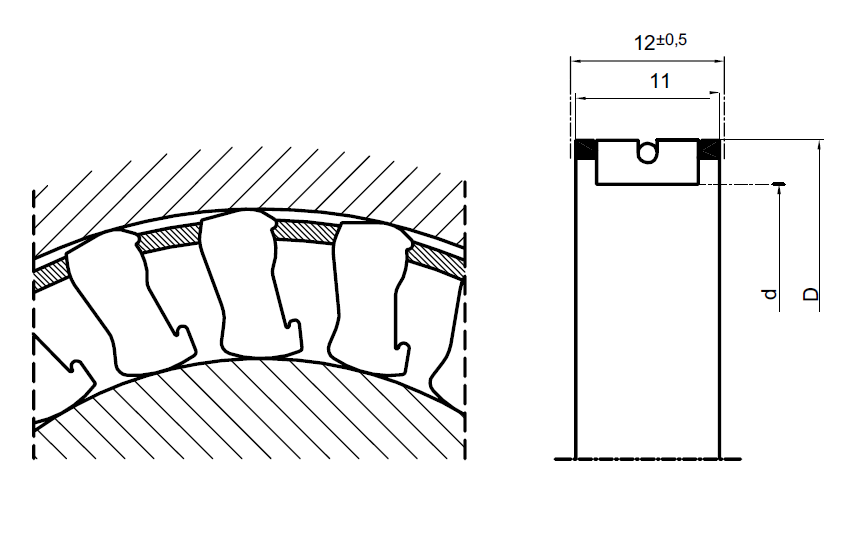

Artikelnummer | Vridmoment Tn Nm | Innerdiameter d mm | Ytterdiameter D mm | Varvtal n max |
---|---|---|---|---|
GM412 | 3 | 4 | 12 | 10000 |
GM816 | 12 | 8 | 16 | 7500 |
GM1422 | 44 | 14 | 22 | 5300 |
GM1523 | 48 | 15 | 23 | 5200 |
GM1725 | 58 | 17 | 25 | 4700 |
GM1927 | 66 | 19 | 27 | 4400 |
GM2028 | 75 | 20 | 28 | 4200 |
GM2432 | 97 | 24 | 32 | 3700 |
GM2533 | 107 | 25 | 33 | 3600 |
GM2937 | 137 | 29 | 37 | 3200 |
GM3038 | 144 | 30 | 38 | 3100 |
GM3442 | 178 | 34 | 42 | 2800 |
GM3543 | 187 | 35 | 43 | 2700 |
GM4048 | 235 | 40 | 48 | 2500 |
GM4553 | 281 | 45 | 53 | 2200 |
GM5058 | 345 | 50 | 58 | 2000 |
GM5159 | 357 | 51 | 59 | 2000 |
GM5563 | 407 | 55 | 63 | 1900 |
GM6068 | 474 | 60 | 68 | 1750 |
GM6270 | 502 | 62 | 70 | 1700 |
GM6573 | 545 | 65 | 73 | 1600 |
GM7078 | 622 | 70 | 78 | 1500 |
