Frihjul typ GV
Övrig transmission

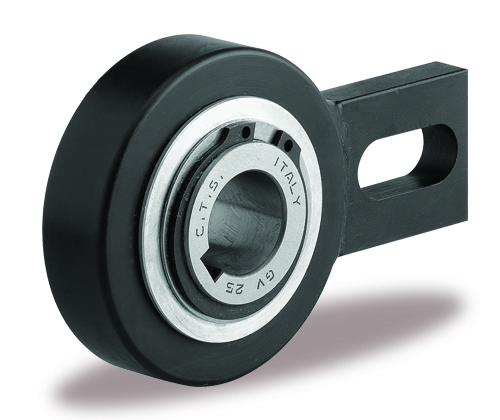

Frinav typ GV är glidlagrat.
Vridmomentet överförs från axeln till
frinavets inner-ring genom kilspårsförbandet.
Axeltoleransen måste vara h6.
När frinavet används som backspärr sätts
momentarmen fast i maskinstativet med
en passande bult.
Om frinavet används som stegmatare
måste momentarmen fästas längs i en
bult eller liknande. För att undvika att
överbelasta glidlagerna måste momentarmen
ha ett visst spel för att tillåta axiella
rörerlser.
Frinavet levereras fettsmort.

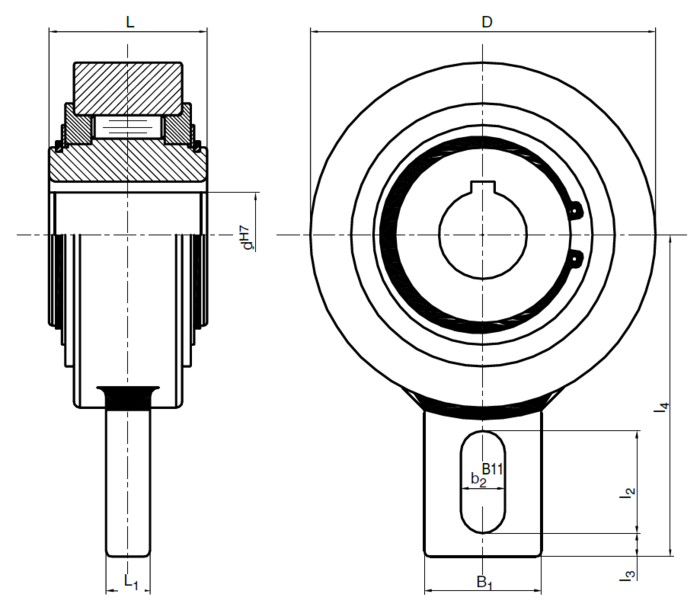

Artikelnummer | Axelhål D mm | Vikt kg | Ytterdiameter Dr6 mm mm | Bredd L mm | Hastighet inre ring max 1) | Vridmoment Tn Nm | Frirullningsmoment Nm | L1 mm | B1 mm | b2 mm | l2 mm | l3 mm | l4 mm |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GV20 | 20 | 1,3 | 83 | 35 | 450 | 275 | 0,2 | 12 | 40 | 15 | 35 | 5 | 90 |
GV25 | 25 | 1,3 | 83 | 35 | 450 | 275 | 0,2 | 12 | 40 | 15 | 35 | 5 | 90 |
GV30 | 30 | 3,5 | 118 | 54 | 320 | 1250 | 1,2 | 15 | 40 | 15 | 35 | 8 | 110 |
GV35 | 35 | 3,4 | 118 | 54 | 320 | 1250 | 1,2 | 15 | 40 | 15 | 35 | 8 | 110 |
GV40 | 40 | 3,3 | 118 | 54 | 320 | 1250 | 1,2 | 15 | 40 | 15 | 35 | 8 | 110 |
GV45 | 45 | 5,8 | 155 | 54 | 300 | 2180 | 2,2 | 15 | 80 | 18 | 35 | 10 | 140 |
GV50 | 50 | 5,7 | 155 | 54 | 300 | 2180 | 2,2 | 15 | 80 | 18 | 35 | 10 | 140 |
GV55 | 55 | 5,6 | 155 | 54 | 300 | 2180 | 2,2 | 15 | 80 | 18 | 35 | 10 | 140 |
GV60 | 60 | 5,5 | 155 | 54 | 300 | 2180 | 2,2 | 15 | 80 | 18 | 35 | 10 | 140 |
GV70 | 70 | 5,3 | 155 | 54 | 300 | 2180 | 2,2 | 15 | 80 | 18 | 35 | 10 | 140 |
GV80 | 80 | 8,7 | 190 | 64 | 200 | 2930 | 3,5 | 20 | 80 | 20 | 40 | 20 | 155 |
GV90 | 90 | 24,5 | 260 | 90 | 150 | 7250 | 3,5 | 25 | 120 | - | - | - | 220 |
GV100 | 100 | 23,5 | 260 | 90 | 150 | 7250 | 3,5 | 25 | 120 | - | - | - | 220 |
GV110 | 110 | 22,5 | 260 | 90 | 150 | 7250 | 3,5 | 25 | 120 | - | - | - | 220 |
GV120 | 120 | 42 | 300 | 110 | 130 | 11100 | 6 | 30 | 140 | - | - | - | 220 |
