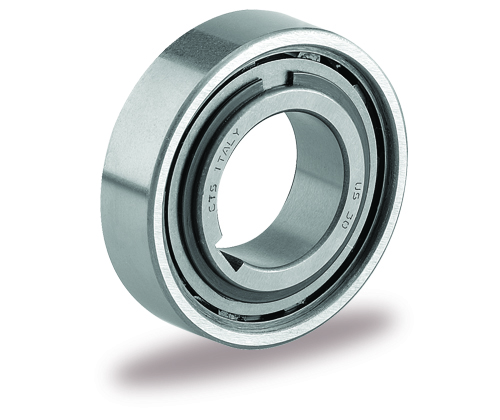

Frihjul typ US
Övrig transmission
Frinav typ US är inte självcentrerande.
Därför skall ett eller två lager placeras
intill frinavet så att dess ytter-ring kan
rotera centrerat mot dess inner-ring.
Typ US har inbyggnadsmått och toleranser
som överensstämmer med standardkullagerserie
62. Frinavet kan med fördel
monteras intill lagret (se montageexempel
här intill).
Vridmomentet överförs från axeln till
frinavets inner-ring genom kilspårsförbandet
och från ytter-ringens toleranssatta
yta genom presspassning mot lagersätet.
Axeltoleransen måste vara h6 eller j7 och
ytterdiameterns tolerans måste vara H7
eller J6.
Innan igångkörning måste frinavet
smörjas enligt smörjinstruktionerna. Vid
höghastighetsapplikationer är det viktigt
att oljesmörjning används.

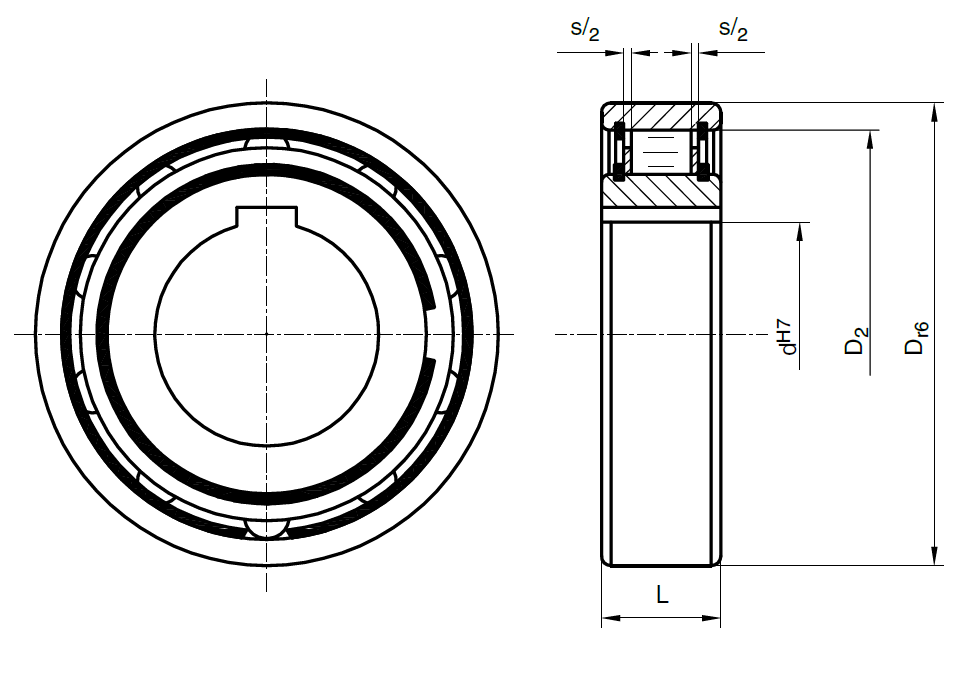

| Artikelnummer | s mm | Axelhål D mm | Vikt kg | Ytterdiameter Dr6 mm mm | Bredd L mm | Hastighet inre ring max 1) | Hastighet yttre ring max 2) | Vridmoment Tn Nm | Frirullningsmoment Nm |
|---|---|---|---|---|---|---|---|---|---|
| US8 | 1 | 8 | 0,03 | 24 | 8 | 4350 | 6600 | 3,8 | 0 |
| US10 | 1 | 10 | 0,04 | 30 | 9 | 3550 | 5200 | 6,8 | 0 |
| US12 | 1 | 12 | 0,05 | 32 | 10 | 3200 | 4850 | 13 | 0,01 |
| US15 | 1 | 15 | 0,1 | 35 | 11 | 2900 | 4300 | 14 | 0,01 |
| US17 | 1 | 17 | 0,11 | 40 | 12 | 2600 | 3700 | 28 | 0,01 |
| US20 | 1 | 20 | 0,12 | 47 | 14 | 2200 | 3300 | 40 | 0,02 |
| US25 | 1 | 25 | 0,15 | 52 | 15 | 2000 | 2900 | 56 | 0,03 |
| US30 | 1 | 30 | 0,25 | 62 | 16 | 1600 | 2500 | 90 | 0,08 |
| US35 | 1 | 35 | 0,33 | 72 | 17 | 1350 | 2000 | 150 | 0,09 |
| US40 | 1 | 40 | 0,42 | 80 | 18 | 1200 | 1900 | 185 | 0,1 |
| US45 | 1 | 45 | 0,46 | 85 | 19 | 1100 | 1650 | 218 | 0,11 |
| US50 | 1 | 50 | 0,5 | 90 | 20 | 900 | 1450 | 230 | 0,13 |
| US55 | 1 | 55 | 0,65 | 100 | 21 | 800 | 1300 | 313 | 0,14 |
| US60 | 1 | 60 | 0,8 | 110 | 22 | 700 | 1100 | 513 | 0,26 |
