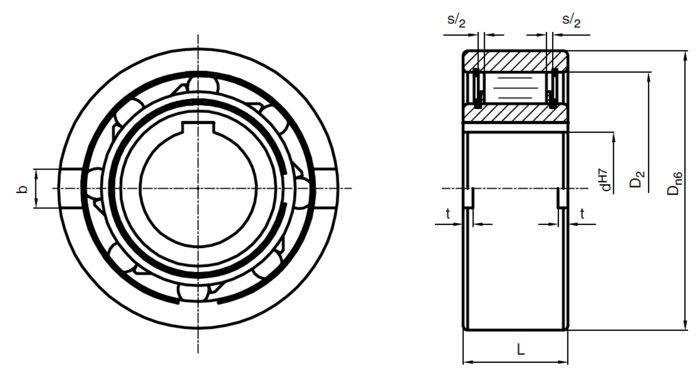

Frihjul typ USNU
Övrig transmission
Frinav typ USNU är inte självcentrerande.
Därför skall ett eller två lager placeras
intill frinavet så att dess ytter-ring kan
rotera centrerat mot dess inner-ring.
Typ USNU har inbyggnadsmått och
toleranser som överensstämmer med
standardkullagerserie 63. Frinavet kan
med fördel monteras intill lagret (se montageexempel
här intill).
Vridmomentet överförs från axeln till
frinavets inner-ring genom kilspårsförbandet
och från ytter-ringens toleranssatta
yta genom presspassning mot lagersätet.
Ytter-ringen är också försedd med radiella
spår för positivt ingrepp.
Axeltoleransen måste vara h6 eller j7
och ytterdiameterns tolerans måste vara
H7 eller F7. Om de radiella spåren ej
används skall toleransen vara K6.
Innan igångkörning måste frinavet
smörjas enligt smörjinstruktionerna. Vid
höghastighetsapplikationer är det viktigt
att oljesmörjning används.
Artikelnummer | s mm | Axelhål D mm | Vikt kg | B mm | Ytterdiameter Dr6 mm mm | Bredd L mm | t mm | Hastighet inre ring max 1) | Hastighet yttre ring max 2) | Vridmoment Tn Nm | Frirullningsmoment Nm |
---|---|---|---|---|---|---|---|---|---|---|---|
USNU8 | 1 | 8 | 0,1 | 4 | 35 | 13 | 1,3 | 3300 | 5000 | 12 | 0,02 |
USNU12 | 1 | 12 | 0,1 | 4 | 35 | 13 | 1,3 | 3300 | 5000 | 12 | 0,02 |
USNU15 | 1 | 15 | 0,1 | 5 | 42 | 18 | 1,3 | 2500 | 3600 | 30 | 0,02 |
USNU17 | 1 | 17 | 0,1 | 5 | 47 | 19 | 2 | 2300 | 3400 | 50 | 0,02 |
USNU20 | 1 | 20 | 0,2 | 6 | 52 | 21 | 2,5 | 2200 | 3100 | 78 | 0,02 |
USNU25 | 1 | 25 | 0,4 | 8 | 62 | 24 | 2 | 1700 | 2200 | 125 | 0,05 |
USNU30 | 1 | 30 | 0,6 | 10 | 72 | 27 | 3 | 1400 | 2200 | 255 | 0,14 |
USNU35 | 1 | 35 | 0,7 | 12 | 80 | 31 | 3,5 | 1200 | 1900 | 383 | 0,16 |
USNU40 | 1 | 40 | 0,9 | 12 | 90 | 33 | 3,5 | 1100 | 1700 | 545 | 0,4 |
USNU45 | 2 | 45 | 1,2 | 14 | 100 | 36 | 3,5 | 1000 | 1600 | 788 | 0,45 |
USNU50 | 2 | 50 | 1,7 | 14 | 110 | 40 | 4,5 | 900 | 1300 | 1013 | 0,5 |
USNU60 | 2 | 60 | 2,8 | 18 | 130 | 46 | 5,5 | 700 | 1100 | 1835 | 1,1 |
USNU70 | 2 | 70 | 4 | 20 | 150 | 51 | 6,5 | 600 | 1000 | 2312 | 1,5 |
USNU80 | 2 | 80 | 5,8 | 20 | 170 | 58 | 7,5 | 500 | 800 | 3300 | 1,8 |
USNU100 | 3,6 | 100 | 12,5 | 24 | 215 | 73 | 8,5 | 450 | 680 | 7250 | 3,8 |
