Koniska kugghjul utväxling 1:1 . typ B
Kugghjul och kuggstänger

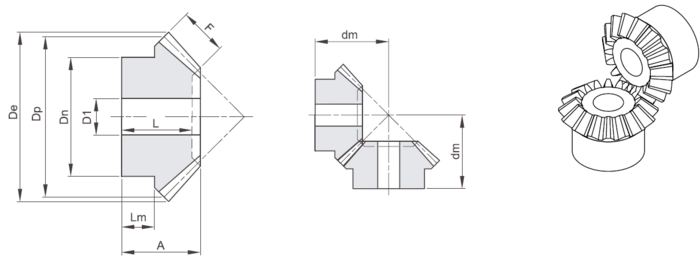

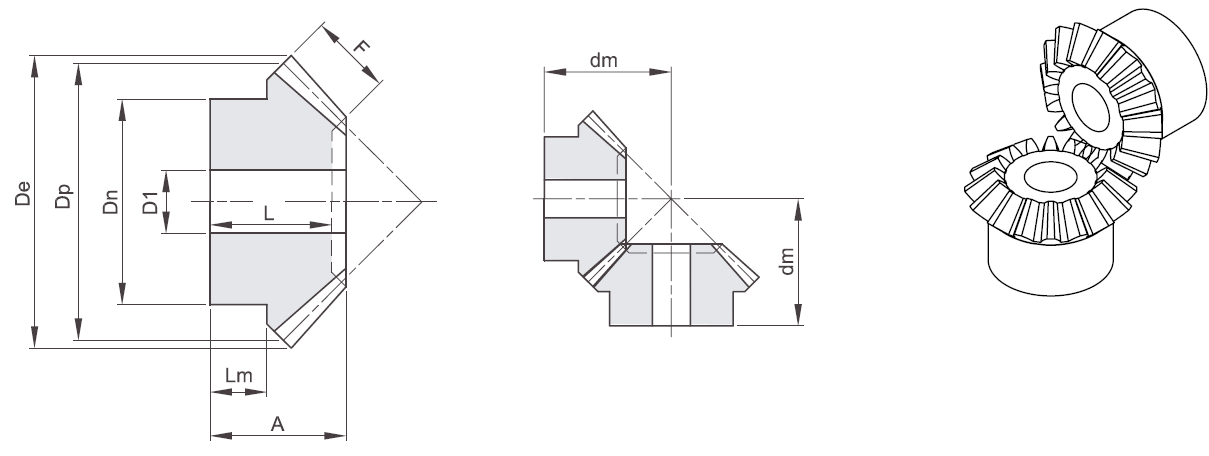

Koniska kugghjul utväxling 1:1 . typ B. Passar till modul 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5 och 5.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45
Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Navlängd L mm |
---|---|---|---|---|---|---|---|---|---|---|---|
M1Z16-16B | 4 | 0,02 | 1 | 16 | 17,4 | 16 | 11,2 | 4 | 13,3 | 16 | 6,7 |
M1Z19-19B | 4 | 0,02 | 1 | 19 | 20,4 | 19 | 11,8 | 4 | 15,3 | 18 | 6,6 |
M1Z22-22B | 5 | 0,02 | 1 | 22 | 23,4 | 22 | 12,8 | 4,7 | 16,3 | 20 | 6,1 |
M1Z26-26B | 5 | 0,04 | 1 | 26 | 27,4 | 26 | 13,3 | 5,5 | 20,3 | 22 | 7 |
M1Z30-30B | 5 | 0,05 | 1 | 30 | 31,4 | 30 | 16 | 6,4 | 20,3 | 26 | 8 |
M1.5Z16-16B | 8 | 0,04 | 1,5 | 16 | 26,1 | 24 | 18,9 | 6 | 20,3 | 26 | 12,2 |
M1.5Z19-19B | 8 | 0,05 | 1,5 | 19 | 30,6 | 28,5 | 21,3 | 7 | 20,3 | 30 | 11,6 |
M1.5Z22-22B | 8 | 0,09 | 1,5 | 22 | 35,1 | 33 | 22,5 | 7,5 | 25,3 | 33 | 12,7 |
M1.5Z26-26B | 8 | 0,12 | 1,5 | 26 | 41,1 | 39 | 23,2 | 8,5 | 28,3 | 36 | 12 |
M1.5Z30-30B | 12 | 0,17 | 1,5 | 30 | 47,1 | 45 | 27,2 | 10 | 30 | 42 | 12,1 |
M2Z16-16B | 8 | 0,08 | 2 | 16 | 34,8 | 32 | 23,5 | 8 | 25,3 | 33 | 13,6 |
M2Z19-19B | 8 | 0,11 | 2 | 19 | 40,8 | 38 | 24,2 | 9 | 25,3 | 36 | 12 |
M2Z22-22B | 10 | 0,18 | 2 | 22 | 46,8 | 44 | 27,9 | 10 | 30,3 | 42 | 14 |
M2Z26-26B | 12 | 0,28 | 2 | 26 | 54,8 | 52 | 31,4 | 12 | 35,3 | 48 | 13,7 |
M2Z30-30B | 12 | 0,41 | 2 | 30 | 62,8 | 60 | 34,1 | 13 | 40,3 | 54 | 17 |
M2.5Z16-16B | 12 | 0,14 | 2,5 | 16 | 43,5 | 40 | 28,1 | 10 | 30,3 | 40 | 15,2 |
M2.5Z19-19B | 12 | 0,21 | 2,5 | 19 | 51 | 47,5 | 27,1 | 11 | 35,3 | 42 | 13 |
M2.5Z22-22B | 12 | 0,36 | 2,5 | 22 | 58,5 | 55 | 30,1 | 12 | 45,3 | 48 | 15,7 |
M2.5Z26-26B | 15 | 0,47 | 2,5 | 26 | 68,5 | 65 | 33,2 | 15 | 45,3 | 54 | 16 |
M2.5Z30-30B | 15 | 0,74 | 2,5 | 30 | 78,5 | 75 | 39 | 16 | 50,3 | 64 | 20 |
M3Z16-16B | 12 | 0,28 | 3 | 16 | 52,2 | 48 | 31,7 | 12 | 40,3 | 46 | 18,1 |
M3Z19-19B | 14 | 0,39 | 3 | 19 | 61,2 | 57 | 36 | 13 | 40,3 | 54 | 17,1 |
M3Z22-22B | 15 | 0,59 | 3 | 22 | 70,2 | 66 | 36,9 | 15 | 50,3 | 58 | 17,1 |
M3Z26-26B | 15 | 0,77 | 3 | 26 | 82,2 | 78 | 38,4 | 17 | 50,3 | 64 | 18 |
M3Z30-30B | 20 | 1,19 | 3 | 30 | 94,2 | 90 | 43,8 | 19 | 60,3 | 74 | 22 |
M3.5Z16-16B | 15 | 0,41 | 3,5 | 16 | 60,9 | 56 | 36,4 | 14 | 45,3 | 53 | 19,8 |
M3.5Z19-19B | 15 | 0,59 | 3,5 | 19 | 71,4 | 66,5 | 36,9 | 15 | 50,3 | 58 | 18 |
M3.5Z22-22B | 15 | 0,84 | 3,5 | 22 | 81,9 | 77 | 39,1 | 17 | 55,3 | 64 | 18 |
M3.5Z26-26B | 20 | 1,17 | 3,5 | 26 | 95,9 | 91 | 42,2 | 20 | 60,3 | 72 | 20 |
M3.5Z30-30B | 20 | 1,69 | 3,5 | 30 | 110 | 105 | 47,3 | 23 | 70,3 | 82 | 22 |
M4Z16-16B | 15 | 0,66 | 4 | 16 | 69,7 | 64 | 44,3 | 15 | 50,3 | 64 | 25,1 |
M4Z19-19B | 18 | 0,88 | 4 | 19 | 81,7 | 76 | 44,4 | 18 | 55,3 | 68 | 22 |
M4Z22-22B | 18 | 1,21 | 4 | 22 | 93,7 | 88 | 45,9 | 20 | 60,3 | 74 | 22 |
M4Z26-26B | 20 | 1,68 | 4 | 26 | 109,7 | 104 | 48 | 23 | 70,3 | 82 | 22 |
M4Z30-30B | 20 | 2,5 | 4 | 30 | 125,7 | 120 | 54,2 | 26 | 80,3 | 94 | 25 |
M4.5Z16-16B | 18 | 0,84 | 4,5 | 16 | 78,4 | 72 | 46,3 | 17,5 | 55,3 | 68 | 25 |
M4.5Z19-19B | 20 | 1,15 | 4,5 | 19 | 91,8 | 85,5 | 47,3 | 20 | 60,3 | 74 | 25 |
M4.5Z22-22B | 20 | 1,72 | 4,5 | 22 | 105,3 | 99 | 50,1 | 22 | 70,3 | 82 | 25 |
M4.5Z26-26B | 20 | 2,22 | 4,5 | 26 | 123,3 | 117 | 53,2 | 25 | 75,3 | 92 | 25 |
M4.5Z30-30B | 20 | 3,25 | 4,5 | 30 | 141,4 | 135 | 60 | 29 | 80,3 | 105 | 28 |
M5Z16-16B | 20 | 1,1 | 5 | 16 | 87,1 | 80 | 48,9 | 18 | 60,3 | 74 | 25 |
M5Z19-19B | 20 | 1,5 | 5 | 19 | 102,1 | 95 | 52,2 | 22 | 60,3 | 82 | 25 |
M5Z22-22B | 20 | 2,39 | 5 | 22 | 117,1 | 110 | 58,2 | 24 | 80,3 | 94 | 30 |
M5Z26-26B | 20 | 3,27 | 5 | 26 | 137,1 | 130 | 62,7 | 29 | 80,3 | 105 | 30 |
M5Z30-30B | 20 | 4,13 | 5 | 30 | 157,1 | 150 | 68,9 | 32 | 80,3 | 119 | 35 |
