Koniska kugghjul utväxling 1:2, typ A
Kugghjul och kuggstänger

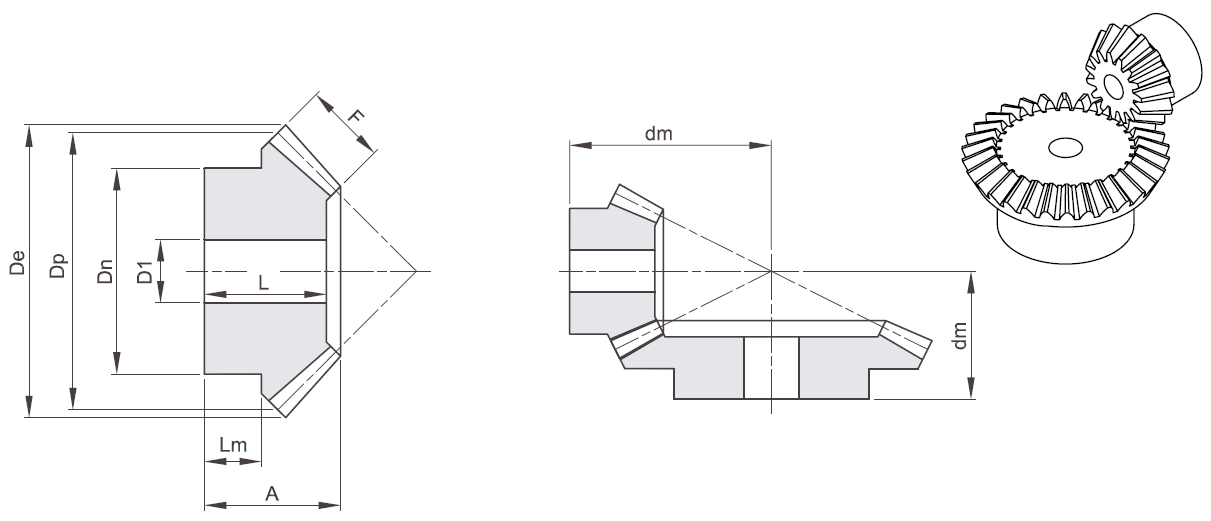

Koniska kugghjul utväxling 1:2 . typ A. Passar till modul 1.5, 2, 2.5, 3, 3.5, 4, 4.5 och 5.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45
| Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Axelhål längd L mm | Navlängd L mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M1.5Z16. | 10 | 0,04 | 1,5 | 16 | 26,7 | 24 | 18,5 | 8 | 21 | 34,9 | 17 | 10,3 |
| M1.5Z32. | 12 | 0,14 | 1,5 | 32 | 49,3 | 48 | 20 | 8 | 32 | 27,5 | 17,5 | 10 |
| M2Z16. | 10 | 0,09 | 2 | 16 | 35,6 | 32 | 23 | 10 | 27 | 45,4 | 21 | 12,2 |
| M2Z32. | 12 | 0,14 | 2 | 32 | 65,8 | 64 | 25 | 10 | 40 | 35,2 | 22 | 10 |
| M2.5Z16. | 12 | 0,16 | 2,5 | 16 | 44,4 | 40 | 27,5 | 12 | 34 | 56 | 25 | 14,4 |
| M2.5Z32. | 15 | 0,59 | 2,5 | 32 | 82,2 | 80 | 30 | 12 | 50 | 43 | 26,5 | 15 |
| M3Z16. | 15 | 0,23 | 3 | 16 | 53,4 | 48 | 28 | 15 | 40 | 61,6 | 25 | 11,6 |
| M3Z32. | 15 | 1,05 | 3 | 32 | 98,7 | 96 | 35 | 15 | 60 | 50,4 | 30,5 | 15 |
| M3.5Z16. | 15 | 0,4 | 3,5 | 16 | 62,3 | 56 | 33,5 | 18 | 48 | 72,3 | 30,5 | 14,4 |
| M3.5Z32. | 20 | 1,57 | 3,5 | 32 | 115,1 | 112 | 40 | 18 | 70 | 57,7 | 35 | 19 |
| M4Z16. | 20 | 0,49 | 4 | 16 | 71,1 | 64 | 36 | 20 | 50 | 80,8 | 32 | 13,4 |
| M4Z32. | 20 | 2,29 | 4 | 32 | 131,6 | 128 | 45 | 20 | 80 | 65,5 | 39,5 | 23 |
| M4.5Z16. | 20 | 0,75 | 4,5 | 16 | 80,1 | 72 | 39,5 | 22 | 60 | 90,4 | 35 | 15,4 |
| M4.5Z32. | 20 | 2,99 | 4,5 | 32 | 148 | 144 | 50 | 22 | 80 | 73,2 | 43,5 | 24 |
| M5Z16. | 20 | 1,07 | 5 | 16 | 88,9 | 80 | 50 | 25 | 60 | 106,1 | 45 | 21,1 |
| M5Z32. | 20 | 3,95 | 5 | 32 | 164,5 | 160 | 55 | 25 | 85 | 80,6 | 48 | 27 |
