Koniska kugghjul utväxling 1:2 . typ B
Kugghjul och kuggstänger
Koniska kugghjul utväxling 1:2 . typ B. Passar till modul 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5 och 5.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45

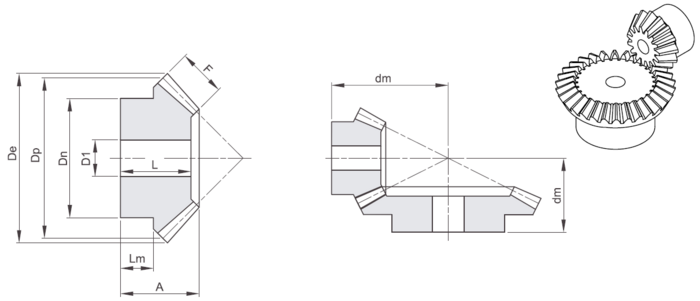

| Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Navlängd L mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M1Z15B | 4 | 0,02 | 1 | 15 | 17,4 | 15 | 11,9 | 5 | 13,3 | 22 | 6,6 |
| M1Z30B | 5 | 0,05 | 1 | 30 | 30,6 | 30 | 15,1 | 5 | 20,3 | 20 | 9 |
| M1.5Z15B | 8 | 0,04 | 1,5 | 15 | 26,1 | 22,5 | 21,1 | 9 | 20,3 | 35 | 12 |
| M1.5Z30B | 8 | 0,17 | 1,5 | 30 | 45,9 | 45 | 25,2 | 9 | 32,3 | 32 | 16 |
| M2Z15B | 8 | 0,09 | 2 | 15 | 34,8 | 30 | 26 | 11,5 | 25,3 | 45 | 13,8 |
| M2Z30B | 12 | 0,32 | 2 | 30 | 61,2 | 60 | 29,8 | 11,5 | 40,3 | 39 | 18 |
| M2.5Z15B | 12 | 0,17 | 2,5 | 15 | 43,5 | 37,5 | 31,8 | 15 | 32,3 | 55 | 16,2 |
| M2.5Z30B | 15 | 0,5 | 2,5 | 30 | 76,5 | 75 | 33,7 | 15 | 45,3 | 45 | 20 |
| M3Z15B | 12 | 0,33 | 3 | 15 | 52,2 | 45 | 37,3 | 17 | 40,3 | 66 | 19,8 |
| M3Z30B | 15 | 0,96 | 3 | 30 | 91,8 | 90 | 42,1 | 17 | 55,3 | 56 | 25 |
| M3.5Z15B | 15 | 0,5 | 3,5 | 15 | 60,9 | 52,5 | 46,1 | 20,5 | 45,3 | 79 | 24,7 |
| M3.5Z30B | 20 | 1,31 | 3,5 | 30 | 107,1 | 105 | 45 | 20,5 | 60,3 | 61 | 25 |
| M4Z15B | 20 | 0,65 | 4 | 15 | 69,6 | 60 | 48,6 | 22,5 | 50,3 | 87 | 24,6 |
| M4Z30B | 20 | 2,52 | 4 | 30 | 122,3 | 120 | 57,3 | 22,5 | 80,3 | 76 | 35 |
| M4.5Z15B | 20 | 0,97 | 4,5 | 15 | 78,3 | 67,5 | 51,4 | 26 | 60,3 | 94 | 24,7 |
| M4.5Z30B | 20 | 2,95 | 4,5 | 30 | 137,6 | 135 | 60,3 | 26 | 80,3 | 81 | 35 |
| M5Z15B | 20 | 1,23 | 5 | 15 | 87 | 75 | 57,6 | 30 | 60,3 | 104 | 25,3 |
| M5Z30B | 20 | 3,56 | 5 | 30 | 152,9 | 150 | 62,5 | 30 | 80,3 | 85 | 35 |
