Koniska kugghjul utväxling 1:3, typ A
Kugghjul och kuggstänger
Koniska kugghjul utväxling 1:3 . typ A. Passar till modul 1.5, 2, 2.5, 3, 3.5, 4, 4.5 och 5.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45

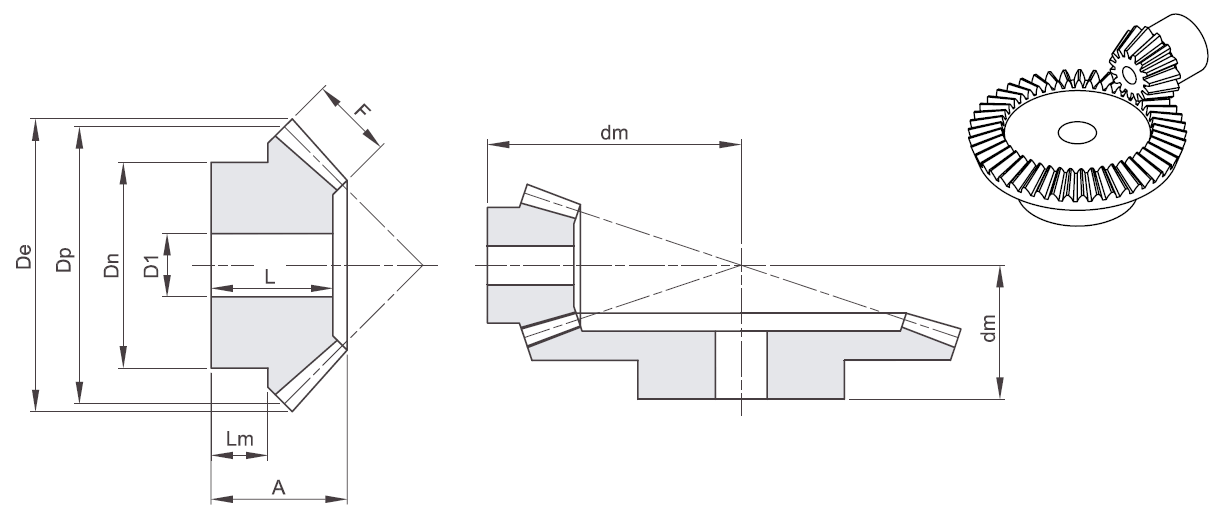

| Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Axelhål längd L mm | Navlängd L mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M1.5Z16A | 10 | 0,04 | 1,5 | 16 | 26,9 | 24 | 22 | 12 | 20 | 46,3 | 21 | 9,7 |
| M1.5Z48A | 15 | 0,31 | 1,5 | 48 | 72,9 | 72 | 22 | 12 | 42 | 29,2 | 19 | 12 |
| M2Z16A | 12 | 0,08 | 2 | 16 | 35,8 | 32 | 25,5 | 15 | 25 | 58,9 | 24 | 9,4 |
| M2Z48A | 15 | 0,67 | 2 | 48 | 97,3 | 96 | 26 | 15 | 50 | 35,9 | 22 | 13 |
| M2.5Z16A | 14 | 0,15 | 2,5 | 16 | 44,7 | 40 | 28 | 18 | 33 | 70,4 | 26 | 9,2 |
| M2.5Z48A | 20 | 1,22 | 2,5 | 48 | 121,6 | 120 | 32 | 18 | 60 | 44,6 | 27 | 16 |
| M3Z16A | 15 | 0,27 | 3 | 16 | 53,7 | 48 | 30 | 18 | 42 | 84,2 | 28 | 11,2 |
| M3Z48A | 20 | 2,01 | 3 | 48 | 145,9 | 144 | 38 | 18 | 65 | 54,1 | 32 | 19 |
| M3.5Z16A | 15 | 0,45 | 3,5 | 16 | 62,6 | 56 | 36,5 | 22 | 48 | 98,8 | 34 | 13,4 |
| M3.5Z48A | 20 | 3,08 | 3,5 | 48 | 170,2 | 168 | 44 | 22 | 75 | 62,5 | 37 | 23 |
| M4Z16A | 20 | 0,67 | 4 | 16 | 71,6 | 64 | 42 | 25 | 55 | 113,3 | 39 | 15,7 |
| M4Z48A | 20 | 4,4 | 4 | 48 | 194,5 | 192 | 50 | 25 | 85 | 71,2 | 42 | 27 |
| M4.5Z16A | 20 | 1,05 | 4,5 | 16 | 80,6 | 72 | 53 | 28 | 60 | 133,4 | 50 | 23,4 |
| M4.5Z48A | 20 | 7,23 | 4,5 | 48 | 218,8 | 216 | 58 | 28 | 90 | 81,9 | 49 | 27 |
| M5Z16A | 20 | 1,38 | 5 | 16 | 89,5 | 80 | 60 | 35 | 60 | 145,7 | 57 | 22,5 |
| M5Z48A | 20 | 8,72 | 5 | 48 | 243,1 | 240 | 65 | 35 | 100 | 90,5 | 55 | 35 |
