Koniska kugghjul utväxling 1:3 . typ B
Kugghjul och kuggstänger
Koniska kugghjul utväxling 1:3 . typ B. Passar till modul 1; 1.5, 2, 2.5, 3, 3.5, 4, 4.5 och 5.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45

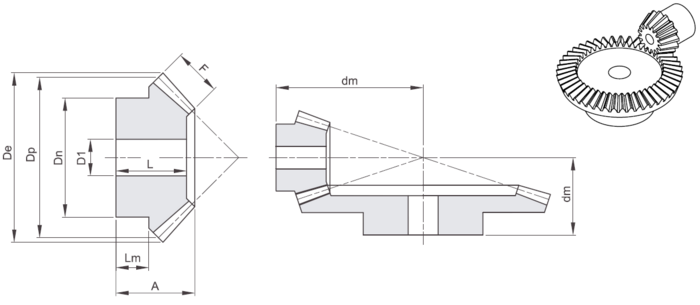

| Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Axelhål längd L mm | Navlängd L mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M1Z15-B | 4 | 0,02 | 1 | 15 | 17,7 | 15 | 16,6 | 7,1 | 13,3 | 32 | - | 9,3 |
| M1Z45-B | 8 | 0,09 | 1 | 45 | 45,3 | 45 | 17,1 | 7,1 | 25,3 | 22 | 15 | 10 |
| M1.5Z15-B | 8 | 0,04 | 1,5 | 15 | 26,5 | 22,5 | 22,6 | 10,5 | 19,3 | 46 | - | 11,7 |
| M1.5Z45-B | 14 | 0,4 | 1,5 | 45 | 68,1 | 67,5 | 29,6 | 10,5 | 45,3 | 37 | 27 | 20 |
| M2Z15-B | 8 | 0,11 | 2 | 15 | 35,4 | 30 | 28,9 | 14 | 25,3 | 60 | - | 14,2 |
| M2Z45-B | 15 | 0,62 | 2 | 45 | 90,8 | 90 | 32,1 | 14 | 45,3 | 42 | 29 | 20 |
| M2.5Z15-B | 12 | 0,2 | 2,5 | 15 | 44,2 | 37,5 | 34,6 | 18 | 32,3 | 73 | - | 15,9 |
| M2.5Z45-B | 20 | 1,23 | 2,5 | 45 | 113,4 | 112,5 | 39,7 | 18 | 60,3 | 52 | 36 | 25 |
| M3Z15-B | 15 | 0,35 | 3 | 15 | 53 | 45 | 41,3 | 21 | 40,3 | 88 | - | 19,7 |
| M3Z45-B | 20 | 1,83 | 3 | 45 | 136,1 | 135 | 47,2 | 21 | 60,3 | 62 | 42,5 | 30 |
| M3.5Z15-B | 15 | 0,57 | 3,5 | 15 | 61,9 | 52,5 | 49,6 | 23,5 | 45,3 | 105 | - | 25,1 |
| M3.5Z45-B | 20 | 3,21 | 3,5 | 45 | 158,8 | 157,5 | 54,4 | 23,5 | 80,3 | 72 | 49 | 35 |
| M4Z15-B | 20 | 0,75 | 4 | 15 | 70,7 | 60 | 54,3 | 27,5 | 50,3 | 117 | - | 25,4 |
| M4Z45-B | 20 | 2,53 | 4 | 45 | 181,5 | 180 | 57 | 27,5 | 80,3 | 77 | 51 | 35 |
| M4.5Z15-B | 20 | 1,02 | 4,5 | 15 | 79,5 | 67,5 | 55,2 | 28,5 | 55,3 | 128 | - | 24,8 |
| M4.5Z45-B | 20 | 5,7 | 4,5 | 45 | 204,2 | 202,5 | 63,9 | 28,5 | 90,3 | 87 | 57 | 40 |
| M5Z15-B | 20 | 1,47 | 5 | 15 | 88,4 | 75 | 65,3 | 33 | 60,3 | 145 | - | 30 |
| M5Z45-B | 20 | 7,22 | 5 | 45 | 226,9 | 225 | 66,7 | 33 | 90,3 | 92 | 59 | 40 |
