Koniska kugghjul utväxling 1:4 . typ A
Kugghjul och kuggstänger
Koniska kugghjul utväxling 1:4 . typ A. Passar till modul 1.5, 2, 2.5, 3, 3.5, 4, 4.5 och 5.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45

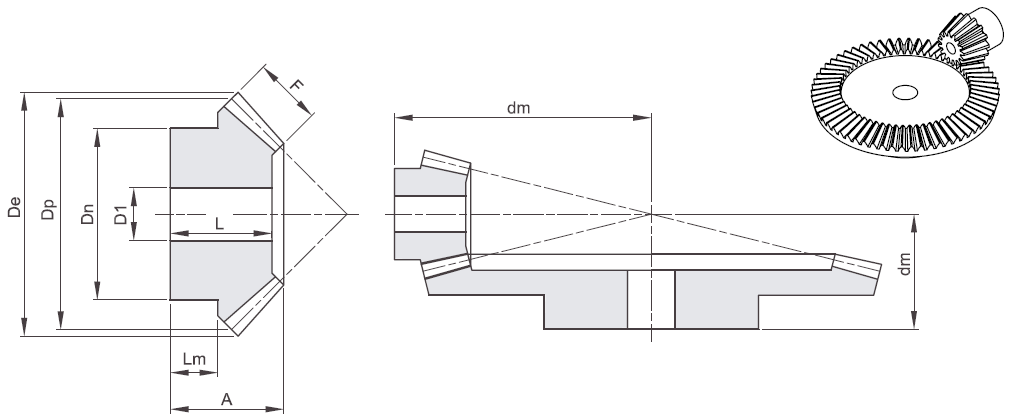

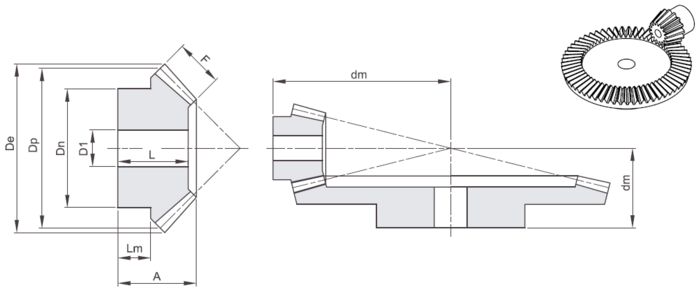

| Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Axelhål längd L mm | Navlängd L mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M1.5Z16-A | 10 | 0,04 | 1,5 | 16 | 26,9 | 24 | 25 | 12 | 18 | 61,1 | 24 | 12,2 |
| M1.5Z64-A | 15 | 0,75 | 1,5 | 64 | 96,7 | 96 | 25 | 12 | 60 | 33 | 22 | 13 |
| M2Z16-A | 12 | 0,08 | 2 | 16 | 35,9 | 32 | 24 | 15 | 25 | 73,1 | 23 | 8,5 |
| M2Z64-A | 20 | 1,35 | 2 | 64 | 129 | 128 | 28 | 15 | 70 | 38,9 | 24 | 14 |
| M2.5Z16-A | 15 | 0,18 | 2,5 | 16 | 44,9 | 40 | 30,5 | 18 | 34 | 92,6 | 29 | 11,7 |
| M2.5Z64-A | 20 | 2,7 | 2,5 | 64 | 161,2 | 160 | 35 | 18 | 80 | 48,8 | 30 | 16 |
| M3Z16-A | 15 | 0,29 | 3 | 16 | 53,8 | 48 | 32 | 20 | 40 | 108 | 30 | 11,1 |
| M3Z64-A | 20 | 4,12 | 3 | 64 | 193,5 | 192 | 42 | 20 | 90 | 58,8 | 36 | 22 |
| M3.5Z16-A | 15 | 0,48 | 3,5 | 16 | 62,8 | 56 | 40 | 25 | 45 | 127,1 | 38 | 14 |
| M3.5Z64-A | 20 | 7,53 | 3,5 | 64 | 225,7 | 224 | 50 | 25 | 100 | 69,3 | 43 | 22 |
| M4Z16-A | 20 | 0,75 | 4 | 16 | 71,7 | 64 | 50 | 30 | 50 | 148,2 | 48 | 18,5 |
| M4Z64-A | 20 | 10,66 | 4 | 64 | 257,9 | 256 | 60 | 30 | 110 | 81,8 | 52 | 30 |
| M4.5Z16-A | 20 | 1,12 | 4,5 | 16 | 80,7 | 72 | 55 | 32 | 60 | 167,1 | 53 | 21,6 |
| M4.5Z64-A | 20 | 13,8 | 4,5 | 64 | 290,1 | 288 | 65 | 32 | 120 | 89,8 | 57 | 35 |
| M5Z16-A | 20 | 1,54 | 5 | 16 | 89,7 | 80 | 60 | 35 | 65 | 185,1 | 58 | 23,2 |
| M5Z64-A | 20 | 15,6 | 5 | 64 | 322,4 | 320 | 70 | 35 | 120 | 97,7 | 61 | 42 |
