Koniska kugghjul utväxling 1:4 . typ B
Kugghjul och kuggstänger

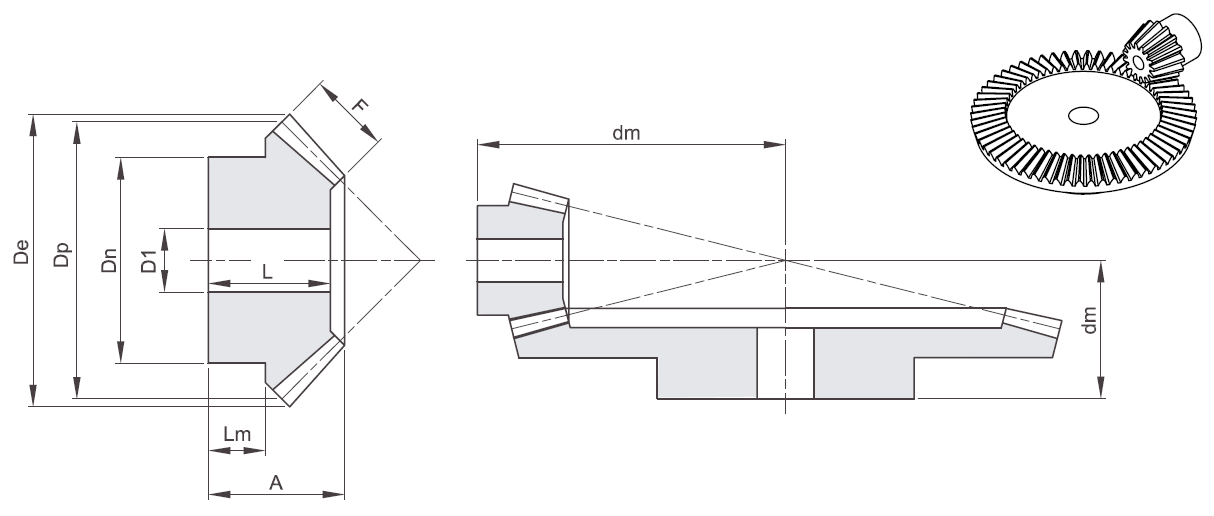

Koniska kugghjul utväxling 1:4 . typ B. Passar till modul 1, 1.5, 2, 2.5, 3, 3.5, 4, 4.5 och 5.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45
| Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Axelhål längd L mm | Navlängd L mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M1Z15.B | 4 | 0,02 | 1 | 15 | 17,8 | 15 | 17,2 | 9,3 | 13,3 | 38 | - | 7,7 |
| M1Z60.B | 8 | 0,16 | 1 | 60 | 60,3 | 60 | 17,1 | 9,3 | 30,3 | 22 | 15 | 10 |
| M1.5Z15.B | 8 | 0,05 | 1,5 | 15 | 26,7 | 22,5 | 23 | 11 | 20,3 | 57 | - | 11,7 |
| M1.5Z60.B | 15 | 0,63 | 1,5 | 60 | 90,4 | 90 | 34 | 11 | 50,3 | 42 | 31 | 25 |
| M2Z15.B | 8 | 0,12 | 2 | 15 | 35,6 | 30 | 31 | 16 | 25,3 | 75 | - | 14,4 |
| M2Z60.B | 16 | 1,28 | 2 | 60 | 120,6 | 120 | 37,6 | 16 | 60,3 | 48 | 34 | 25 |
| M2.5Z15.B | 14 | 0,21 | 2,5 | 15 | 44,5 | 37,5 | 38,1 | 19 | 32,3 | 94 | - | 18,4 |
| M2.5Z60.B | 20 | 1,92 | 2,5 | 60 | 150,7 | 150 | 44,8 | 19 | 60,3 | 58 | 40 | 30 |
| M3Z15.B | 15 | 0,42 | 3 | 15 | 53,3 | 45 | 48,1 | 23 | 40,3 | 115 | - | 24,5 |
| M3Z60.B | 20 | 3,75 | 3 | 60 | 180,8 | 180 | 53,2 | 23 | 80,3 | 69 | 48 | 35 |
| M3.5Z15.B | 15 | 0,62 | 3,5 | 15 | 62,2 | 52,5 | 52,1 | 26 | 45,3 | 131 | - | 25,1 |
| M3.5Z60.B | 20 | 5,6 | 3,5 | 60 | 211 | 210 | 60,4 | 26 | 90,3 | 79 | 54 | 40 |
| M4Z15.B | 20 | 0,81 | 4 | 15 | 71,1 | 60 | 55,1 | 30 | 50,3 | 145 | - | 23,8 |
| M4.5Z15.B | 20 | 6,43 | 4 | 60 | 241,1 | 240 | 60,8 | 30 | 90,3 | 82 | 53 | 40 |
| M4.5Z60.B | 20 | 1,17 | 4,5 | 15 | 79,9 | 67,5 | 59,1 | 34 | 60,3 | 160 | - | 24,1 |
| M5Z15.B | 20 | 11,3 | 4,5 | 60 | 271,2 | 270 | 68,2 | 34 | 100,3 | 92 | 61 | 40 |
| M5Z60.B | 20 | 1,85 | 5 | 15 | 88,8 | 75 | 68,1 | 38 | 70,3 | 180 | - | 29,4 |
