Kuggstänger för cylindriska kugghjul
Övrig transmission
Kuggstänger för cylindriska kugghjul som passar till olika typer av moduler. Kan även göras till system för montering av flera kuggstänger i rad.
Ingreppsvinkel: 20°. rak kugg.
Tolerans på en delning: ± 20 micron.
Tolerans på flera delningar: ± 30 micron på 500 mm.
Kvalitetsgrad på tandningen är 8 till 9 vid DIN 3962/63/67.
Vi kan även leverera kuggstänger i andra material.
Teknisk specifikation
- Material : Stål C45

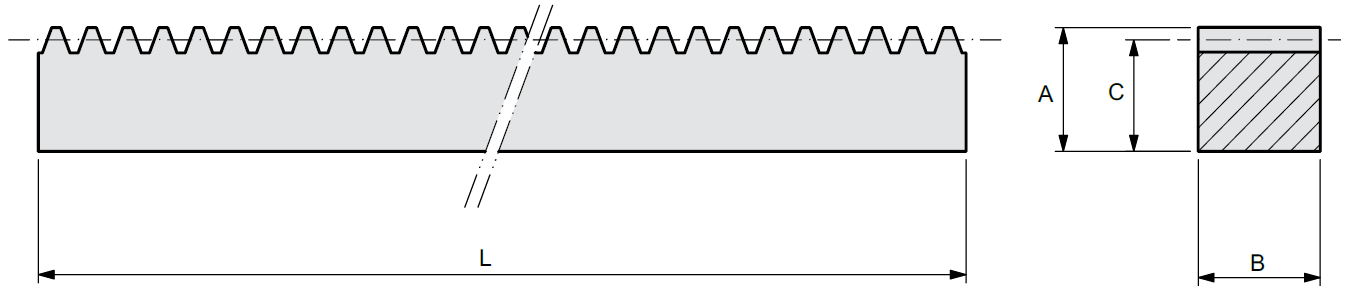

| Artikelnummer | Vikt kg/st | Modul | Bredd B mm | Totalhöjd A mm | Delningshöjd C mm | Längd L nominellt mm | Längd L mm | Antal tänder |
|---|---|---|---|---|---|---|---|---|
| M1C14L5 | 0,8 | 1 | 15 | 15 | 14 | 500 | 499,51 | 159 |
| M1C14L10 | 1,6 | 1 | 15 | 15 | 14 | 1000 | 1002,17 | 319 |
| M1C14L20 | 3,3 | 1 | 15 | 15 | 14 | 2000 | 2001,19 | 637 |
| M1C14L30 | 4,9 | 1 | 15 | 15 | 14 | 3000 | 3000,22 | 955 |
| M1.5C15.5L5 | 1 | 1,5 | 17 | 20 | 15,5 | 500 | 504,22 | 107 |
| M1.5C15.5L10 | 2,1 | 1,5 | 17 | 20 | 15,5 | 1000 | 1005,31 | 213 |
| M1.5C15.5L20 | 4,1 | 1,5 | 17 | 20 | 15,5 | 2000 | 2004,34 | 425 |
| M1.5C15.5L30 | 6,1 | 1,5 | 17 | 20 | 15,5 | 3000 | 3003,36 | 637 |
| M2C18L5 | 1,4 | 2 | 20 | 20 | 18 | 500 | 502,65 | 80 |
| M2C18L10 | 2,8 | 2 | 20 | 20 | 18 | 1000 | 1005,31 | 160 |
| M2C18L20 | 5,6 | 2 | 20 | 20 | 18 | 2000 | 2004,34 | 319 |
| M2C18L30 | 8,4 | 2 | 20 | 20 | 18 | 3000 | 3003,36 | 478 |
| M2.5C22.5L5 | 2,2 | 2,5 | 25 | 25 | 22,5 | 500 | 502,65 | 64 |
| M2.5C22.5L10 | 4,4 | 2,5 | 25 | 25 | 22,5 | 1000 | 1005,31 | 128 |
| M2.5C22.5L20 | 8,7 | 2,5 | 25 | 25 | 22,5 | 2000 | 2002,77 | 255 |
| M2.5C22.5L30 | 11,9 | 2,5 | 25 | 25 | 22,5 | 3000 | 3000,22 | 382 |
| M3C27L5 | 3,2 | 3 | 30 | 30 | 27 | 500 | 508,94 | 54 |
| M3C27L10 | 6,3 | 3 | 30 | 30 | 27 | 1000 | 1008,45 | 107 |
| M3C27L20 | 12,6 | 3 | 30 | 30 | 27 | 2000 | 2007,48 | 213 |
| M3C27L30 | 18,6 | 3 | 30 | 30 | 27 | 3000 | 3006,5 | 319 |
| M4C26L10 | 6 | 4 | 30 | 30 | 26 | 1000 | 1005,31 | 80 |
| M4C26L20 | 11,9 | 4 | 30 | 30 | 26 | 2000 | 2010,62 | 160 |
| M4C36L5 | 5,6 | 4 | 40 | 40 | 36 | 500 | 502,65 | 40 |
| M4C36L10 | 11,2 | 4 | 40 | 40 | 36 | 1000 | 1005,31 | 80 |
| M4C36L20 | 22,4 | 4 | 40 | 40 | 36 | 2000 | 2010,62 | 160 |
| M4C36L30 | 31,3 | 4 | 40 | 40 | 36 | 3000 | 3003,36 | 239 |
| M5C45L5 | 8,7 | 5 | 50 | 50 | 45 | 500 | 502,65 | 32 |
| M5C45L10 | 17,5 | 5 | 50 | 50 | 45 | 1000 | 1005,31 | 64 |
| M5C45L20 | 35 | 5 | 50 | 50 | 45 | 2000 | 2010,62 | 128 |
| M5C45L30 | 45,3 | 5 | 50 | 50 | 45 | 3000 | 3000,22 | 191 |
| M6C54L10 | 25,2 | 6 | 60 | 60 | 54 | 1000 | 1017,88 | 54 |
| M6C54L20 | 50,4 | 6 | 60 | 60 | 54 | 2000 | 2016,9 | 107 |
| M8C72L10 | 44 | 8 | 80 | 80 | 72 | 1000 | 1005,31 | 40 |
| M8C72L20 | 88 | 8 | 80 | 80 | 72 | 2000 | 2010,62 | 80 |
