Koniska spiralskurna kugghjul utväxling 1:1
Kugghjul och kuggstänger
Koniska spiralskurna kugghjul utväxling 1:1. Passar till modul 2, 2.5, 3, 3.5, 4, 4.5 och 5.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45

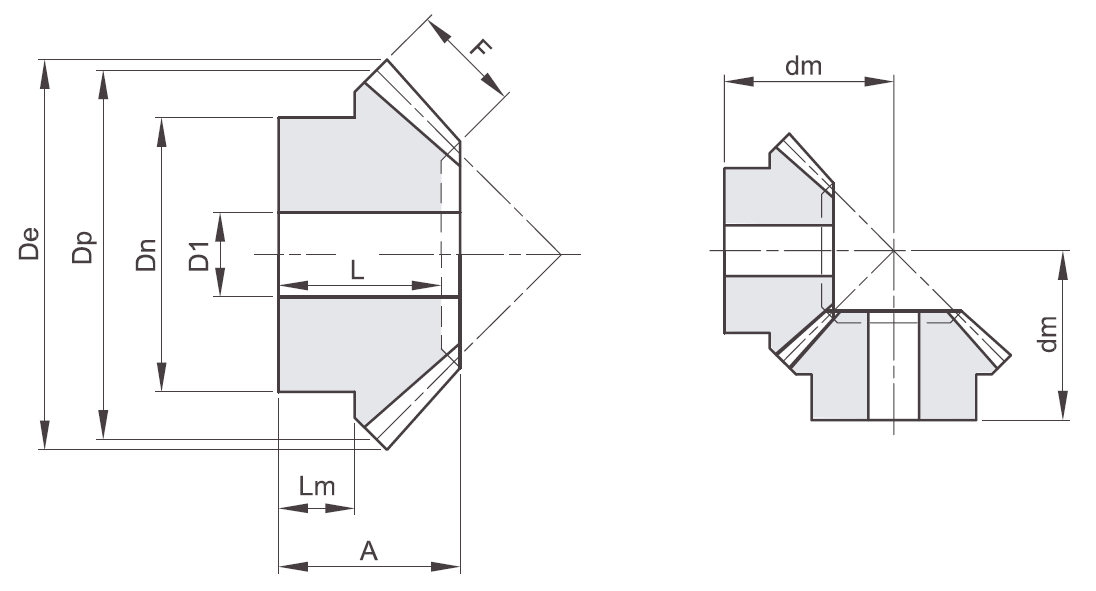

Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Axelhål längd L mm | Navlängd L mm |
---|---|---|---|---|---|---|---|---|---|---|---|---|
M2Z16-16S | 10 | 0,06 | 2 | 16 | 34,4 | 32 | 20,1 | 9 | 25 | 29 | 17 | 9,5 |
M2Z20-20S | 10 | 0,14 | 2 | 20 | 42,4 | 40 | 25,2 | 12 | 32 | 36 | 22 | 12 |
M2Z25-25S | 12 | 0,25 | 2 | 25 | 52,4 | 50 | 27,6 | 14 | 40 | 42 | 24,5 | 12 |
M2Z30-30S | 12 | 0,42 | 2 | 30 | 62,4 | 60 | 30,1 | 16 | 50 | 48 | 27 | 13 |
M2.5Z16-16S | 12 | 0,13 | 2,5 | 16 | 43 | 40 | 25 | 10 | 32 | 37 | 22 | 13 |
M2.5Z20-20S | 12 | 0,27 | 2,5 | 20 | 53 | 50 | 30,5 | 12 | 40 | 46 | 27,5 | 16 |
M2.5Z25-25S | 15 | 0,47 | 2,5 | 25 | 65,5 | 62,5 | 33,3 | 15 | 50 | 53 | 30 | 16 |
M2.5Z30-30S | 15 | 0,69 | 2,5 | 30 | 78 | 75 | 35,2 | 18 | 55 | 59 | 32 | 16 |
M3Z16-16S | 15 | 0,23 | 3 | 16 | 51,6 | 48 | 29,7 | 12 | 40 | 44 | 26 | 16 |
M3Z20-20S | 15 | 0,41 | 3 | 20 | 63,6 | 60 | 34,8 | 18 | 45 | 51 | 31 | 13,5 |
M3Z25-25S | 15 | 0,72 | 3 | 25 | 78,6 | 75 | 37,8 | 20 | 55 | 60 | 34 | 16 |
M3Z30-30S | 20 | 0,99 | 3 | 30 | 93,6 | 90 | 39,7 | 22 | 60 | 68 | 36 | 19 |
M3.5Z16-16S | 15 | 0,36 | 3,5 | 16 | 60,2 | 56 | 34,3 | 14 | 45 | 51 | 30 | 17,5 |
M3.5Z20-20S | 15 | 0,62 | 3,5 | 20 | 74,2 | 70 | 36,1 | 15 | 55 | 59 | 31,5 | 19 |
M3.5Z25-25S | 20 | 1,11 | 3,5 | 25 | 91,7 | 87,5 | 40,5 | 21 | 65 | 68 | 36 | 18 |
M3.5Z30-30S | 20 | 1,64 | 3,5 | 30 | 109,2 | 105 | 41,9 | 24 | 70 | 76 | 37,5 | 17 |
M4Z16-16S | 15 | 0,51 | 4 | 16 | 68,8 | 64 | 36,2 | 15 | 50 | 56 | 31 | 17 |
M4Z20-20S | 18 | 0,81 | 4 | 20 | 84,8 | 80 | 37,7 | 17 | 60 | 64 | 32,5 | 18 |
M4Z25-25S | 20 | 1,33 | 4 | 25 | 104,8 | 100 | 40,5 | 21 | 70 | 74 | 35 | 18 |
M4Z30-30S | 25 | 2,1 | 4 | 30 | 124,8 | 120 | 43,4 | 25 | 80 | 84 | 38 | 16 |
M4.5Z16-16S | 18 | 0,67 | 4,5 | 16 | 77,4 | 72 | 39,5 | 15 | 55 | 63 | 33,5 | 18,5 |
M4.5Z20-20S | 20 | 1,14 | 4,5 | 20 | 95,4 | 90 | 43 | 20 | 65 | 72 | 37 | 18 |
M4.5Z25-25S | 20 | 1,87 | 4,5 | 25 | 117,9 | 112,5 | 45,3 | 25 | 75 | 82 | 39 | 18 |
M4.5Z30-30S | 25 | 2,98 | 4,5 | 30 | 140,4 | 135 | 48,2 | 28 | 90 | 94 | 42 | 17 |
M5Z16-16S | 20 | 0,88 | 5 | 16 | 86 | 80 | 42,1 | 17 | 60 | 68 | 36 | 18 |
M5Z20-20S | 20 | 1,47 | 5 | 20 | 106 | 100 | 45 | 21 | 70 | 78 | 38,5 | 18,5 |
M5Z25-25S | 20 | 2,67 | 5 | 25 | 131 | 125 | 48 | 26 | 90 | 90 | 41,5 | 18,5 |
M5Z30-30S | 30 | 4,25 | 5 | 30 | 156 | 150 | 52,7 | 32 | 110 | 103 | 46 | 18 |
