Koniska spiralskurna kugghjul utväxling 1:2
Kugghjul och kuggstänger
Koniska spiralskurna kugghjul utväxling 1:2. Passar till modul 2, 2.5, 3, 3.5, 4, 4.5 och 5.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45

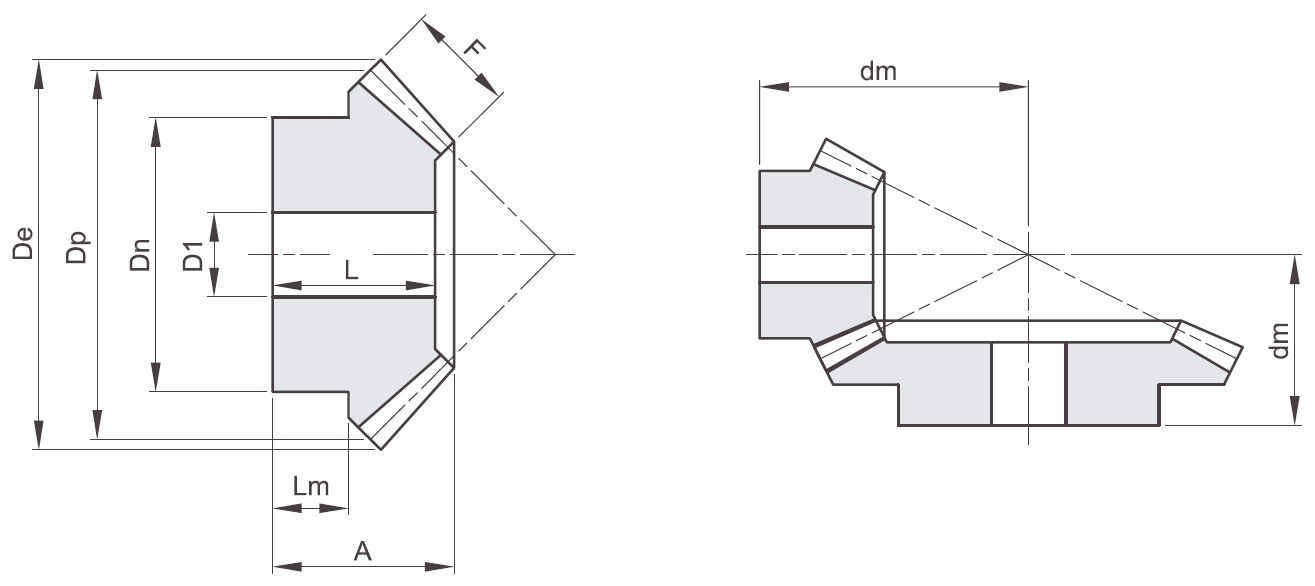

| Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Axelhål längd L mm | Navlängd L mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2Z16S | 10 | 0,09 | 2 | 16 | 36,1 | 32 | 22,6 | 10 | 27 | 45 | 21 | 11,7 |
| M2Z32S | 12 | 0,32 | 2 | 32 | 65 | 64 | 24,1 | 10 | 40 | 35 | 21,5 | 10 |
| M2.5Z16S | 12 | 0,17 | 2,5 | 16 | 45,1 | 40 | 27,6 | 12 | 34 | 56 | 25,5 | 14,5 |
| M2.5Z32S | 15 | 0,57 | 2,5 | 32 | 81,2 | 80 | 29,2 | 12 | 50 | 43 | 25,5 | 15 |
| M3Z16S | 15 | 0,25 | 3 | 16 | 54,1 | 48 | 28,4 | 15 | 40 | 62 | 25,5 | 12 |
| M3Z32S | 15 | 1,03 | 3 | 32 | 97,5 | 96 | 34,6 | 15 | 60 | 51 | 30 | 15 |
| M3.5Z16S | 15 | 0,42 | 3,5 | 16 | 63,2 | 56 | 33,3 | 18 | 48 | 72 | 30,5 | 14 |
| M3.5Z32S | 20 | 1,51 | 3,5 | 32 | 113,7 | 112 | 39,1 | 18 | 70 | 58 | 34 | 19 |
| M4Z16S | 20 | 0,52 | 4 | 16 | 72,2 | 64 | 36,3 | 20 | 50 | 81 | 32,5 | 13,5 |
| M4Z32S | 20 | 2,21 | 4 | 32 | 130 | 128 | 44,2 | 20 | 80 | 66 | 38,5 | 23 |
| M4.5Z16S | 20 | 0,8 | 4,5 | 16 | 81,2 | 72 | 40,2 | 22 | 60 | 91 | 35,5 | 16 |
| M4.5Z32S | 25 | 2,88 | 4,5 | 32 | 146,2 | 144 | 49,3 | 22 | 80 | 74 | 42,5 | 24 |
| M5Z16S | 20 | 1,16 | 5 | 16 | 90,2 | 80 | 50,1 | 25 | 60 | 106 | 45,5 | 21 |
| M5Z32S | 25 | 2,79 | 5 | 32 | 162,5 | 160 | 53,7 | 25 | 85 | 81 | 46,5 | 27 |
