Koniska spiralskurna kugghjul utväxling 1:3
Kugghjul och kuggstänger
Koniska spiralskurna kugghjul utväxling 1:3. Passar till modul 2, 2.5, 3, 3.5, 4, 4.5 och 5.
Ingreppsvinkel: 20°.
Vinkel: 90°.
Teknisk specifikation
- Material : Stål C45

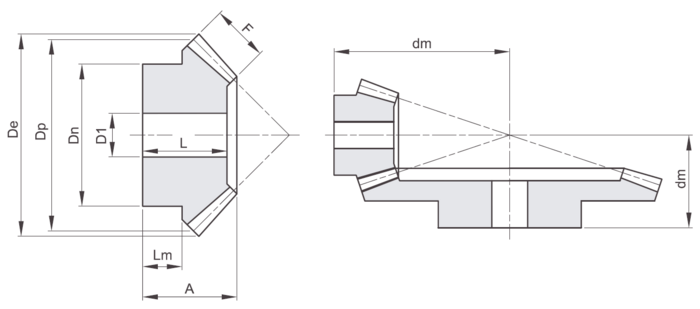

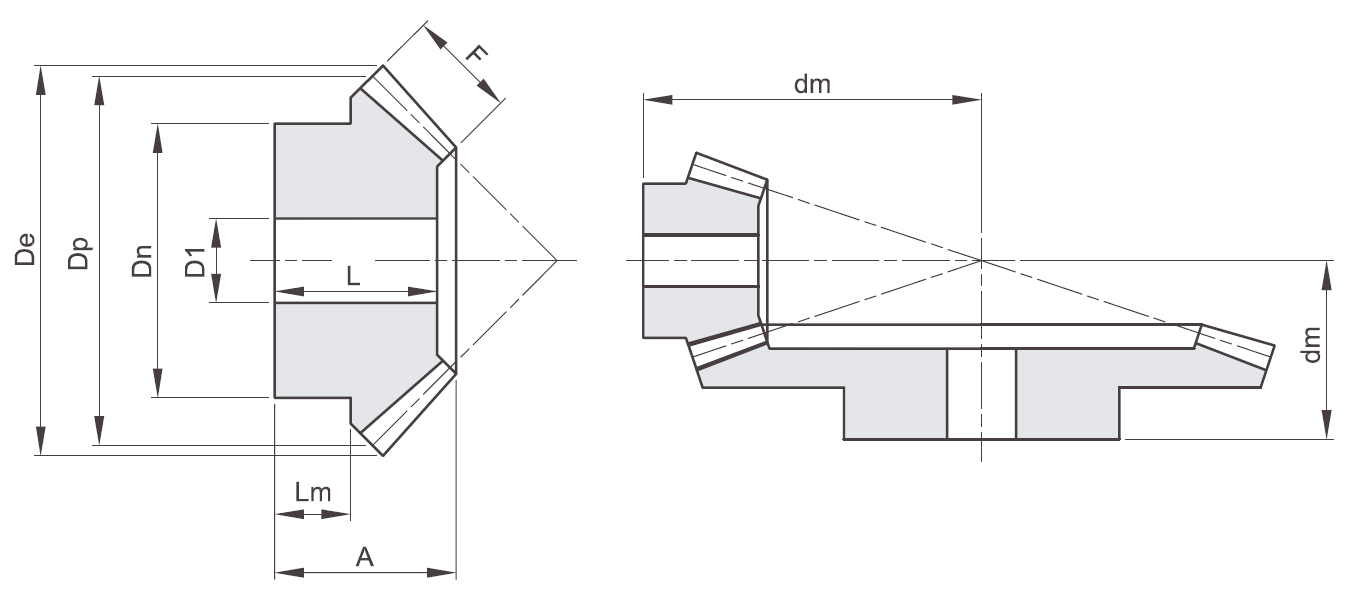

| Artikelnummer | D1 mm | Vikt kg | Modul | Antal kuggar Z | Ytterdiameter De mm | Delningsdiameter Dp mm | Totallängd A mm | Kuggbredd F mm | Navdiameter Dn mm | Delningslängd dm mm | Axelhål längd L mm | Navlängd L mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2Z16-S | 12 | 0,09 | 2 | 16 | 36,5 | 32 | 25,7 | 15 | 25 | 59 | 24 | 9,7 |
| M2Z48-S | 15 | 0,62 | 2 | 48 | 96,6 | 96 | 25,3 | 15 | 50 | 36 | 21,5 | 13 |
| M2.5Z16-S | 14 | 0,17 | 2,5 | 16 | 45,7 | 40 | 27,7 | 18 | 33 | 70 | 26 | 8,9 |
| M2.5Z48-S | 20 | 1,19 | 2,5 | 48 | 120,8 | 120 | 31,4 | 18 | 60 | 45 | 26,5 | 16 |
| M3Z16-S | 15 | 0,29 | 3 | 16 | 54,8 | 48 | 29,9 | 18 | 42 | 84 | 28 | 11 |
| M3Z48-S | 20 | 1,91 | 3 | 48 | 145 | 144 | 36,7 | 18 | 65 | 54 | 31 | 19 |
| M3.5Z16-S | 15 | 0,48 | 3,5 | 16 | 63,9 | 56 | 36,8 | 22 | 48 | 99 | 34 | 13,6 |
| M3.5Z48-S | 20 | 2,31 | 3,5 | 48 | 169,1 | 168 | 43,1 | 22 | 75 | 63 | 36 | 23 |
| M4Z16-S | 20 | 0,7 | 4 | 16 | 73,1 | 64 | 41,8 | 25 | 55 | 113 | 39 | 15,5 |
| M4Z48-S | 22 | 4,21 | 4 | 48 | 193,3 | 192 | 49,2 | 25 | 85 | 72 | 41 | 27 |
| M4.5Z16-S | 20 | 1,14 | 4,5 | 16 | 82,2 | 72 | 53,8 | 28 | 60 | 134 | 50 | 24 |
| M4.5Z48-S | 25 | 7,03 | 4,5 | 48 | 217,4 | 216 | 56,3 | 28 | 90 | 82 | 47,5 | 27 |
| M5Z16-S | 20 | 1,45 | 5 | 16 | 91,4 | 80 | 60,5 | 35 | 60 | 146 | 57 | 22,7 |
| M5Z48-S | 28 | 8,42 | 5 | 48 | 241,6 | 240 | 63,5 | 35 | 100 | 91 | 53,5 | 35 |
